Система охлаждения

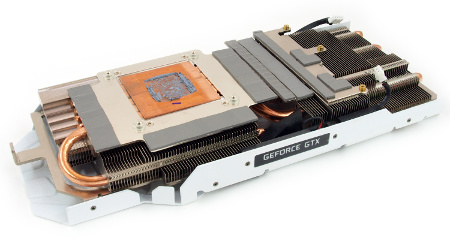

Система охлаждения KFA2 GeForce GTX 1080 Ti EXOC White представлена классическим типом конструкции. Крепление обеспечивается в семи точках опоры.

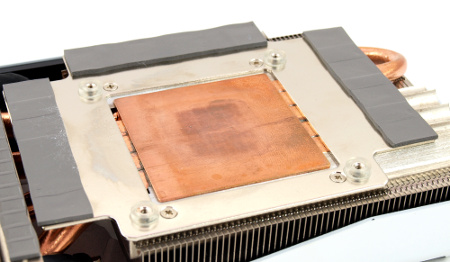

В основании радиатора напаяна медная вставка, передающая нагрев от графического процессора пятерке тепловых трубок. Отдельная алюминиевая пластина отводит тепло от одиннадцати микросхем видеопамяти.
реклама

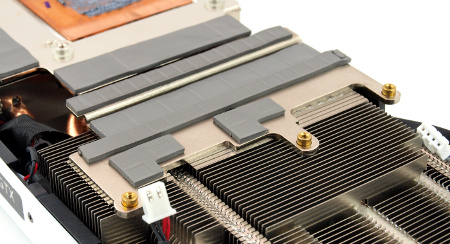

За охлаждение зоны VRM отвечает основная секция радиатора, в данном случае тепло идет через пластину и несколько полосок термопрокладок.

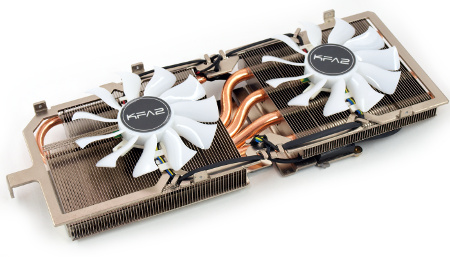

Охладитель представляет собой двухсекционный радиатор, набранный 67 и 64 пластинами, пронизанными тепловыми трубками диаметром 8 мм каждая. Часть ребер насажена на теплотрубки, часть получила улучшенный контакт с применением припоя.

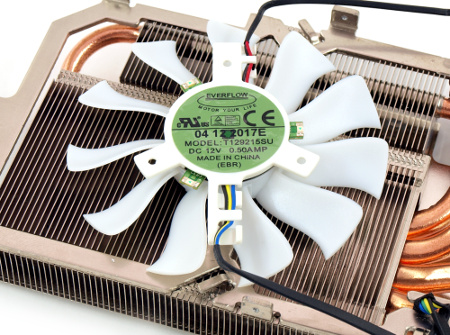

За активную часть отвечают два вентилятора T129215SU производства Everflow с диаметром крыльчатки 87 мм. При силе тока 0.5 А и 12 В скорость вращения составляет 0-3000 об/мин. Замеры уровня шума приведены в соответствующем разделе.

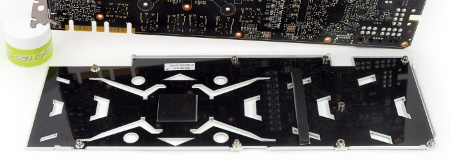

«Бэкплейт» изолирован от высоких SMD-элементов прозрачной пленкой.
реклама
Если внимательно посмотреть на фотографию, можно заметить две термопрокладки в зонах подсистемы питания и графического процессора, участвующие в теплопередаче.
Печатная плата

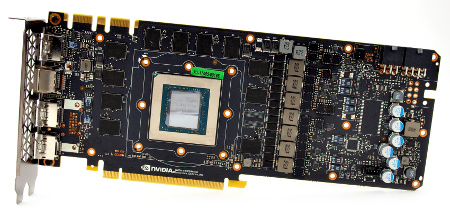

KFA2 GeForce GTX 1080 Ti EXOC White полностью использует референсную печатную плату. Разработчики приводят отдельный слайд по данному поводу.
«Двенадцатислойная печатная PCB с материалами и компонентами, более лучшими чем на модели Titan X Pascal» – говорится в сообщении.

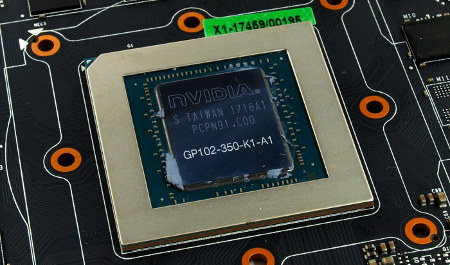

Сердцем героя обзора стал графический процессор GP102-350-K1-A1, произведенный по 16 нм техпроцессу на 16-й неделе 2017 года. Он включает 3584 шейдера, 88 блоков растеризации и 224 текстурных блока.

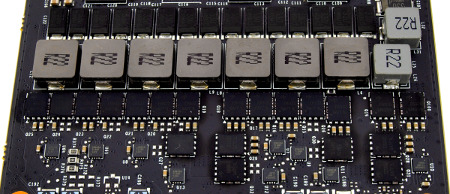

Подсистема питания построена по формуле «7+1+1», где семь фаз отведены на графический процессор, одна – на видеопамять и одна – на PLL.
Видеокарта оснащается одиннадцатью гигабайтами видеопамяти, которые набраны одиннадцатью микросхемами производства Micron с маркировкой 7EA77 D9VRL.
Тактовая частота составляет 1376 МГц, эффективная частота – 11008 МГц.
