Thermalright Shaman
Суперкулер Thermalright Shaman более года практически не использовался из-за неоптимальной конструкции и невозможности установки на видеокарты с переработанной печатной платой. Однако я всегда рад вдохнуть в него жизнь и продемонстрировать возможности, что отлично получается с графическими ускорителями референсного дизайна.
Но проблема использования штатных пластин и широкого основания кулера актуальна. Отказавшись от них, я задумался над радиатором VRM. Можно помучиться над версиями Gelid Solutions R9 290 KIT VRM Cooling, но если проблему крепежного расстояния (87 мм против 88 мм) легко решить, то эффективность у них значительно хуже.

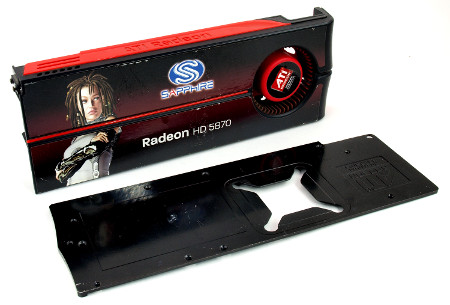

В закромах найдена референсная система охлаждения Radeon HD 5870, которая послужит нам заготовкой. Мне понадобились «бэкплейт», участок с утолщением для области силовой части, обычный дремель и 30 минут свободного времени.
реклама
Промежуточный вариант не заставил себя ждать, хоть и получился с мелкими недочетами.
Стоит отметить, что качество алюминия было на низком уровне: он часто крошился и ломался. Получившийся экземпляр сразу же был зачищен от слоя краски.

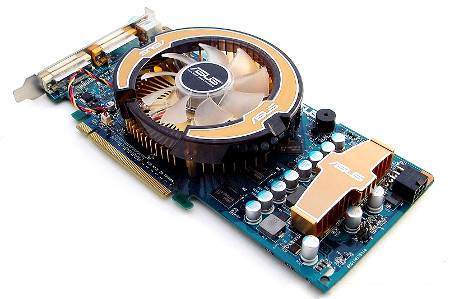

Плоский радиатор обладает посредственной эффективностью, поэтому моя идея продолжила воплощаться в жизнь. В свое время я был счастливым владельцем видеокарты ASUS GeForce EN9800 GT Hybrid Power, у которой позаимствовал охлаждение VRM.
реклама

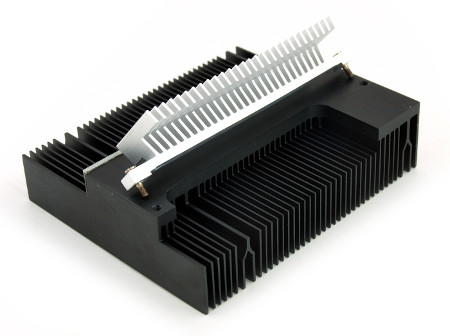

Совмещение обеих систем охлаждения потребовало минимальных усилий. После отшлифовки поверхностей и применения термопасты удалось добиться отличной гармонии.
Два винтика в области крепления радиатора GeForce EN9800 GT.

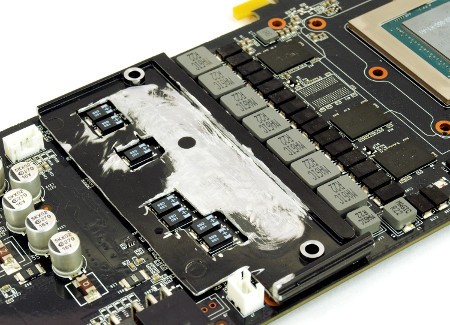

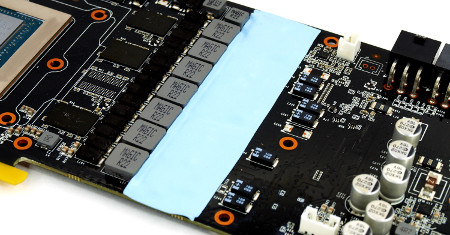

Вырезаем нужный кусочек термопрокладки и размещаем на мосфетах. Край упираем в дроссели, чтобы не касались металлической основы.

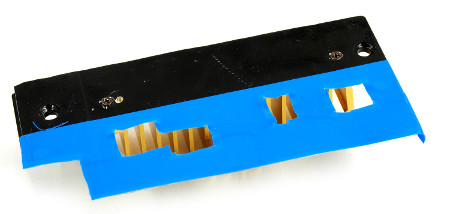

«Нет времени объяснять!» Оставшуюся часть радиатора изолируем. В моем случае применен типичный вариант с синей изолентой: нам не до красоты.

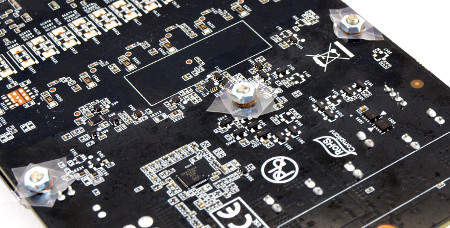

Для шайб повторяем процедуру изоляции и от повреждения текстолита.

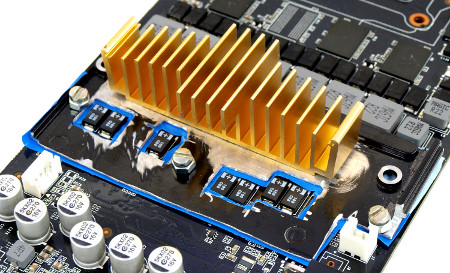

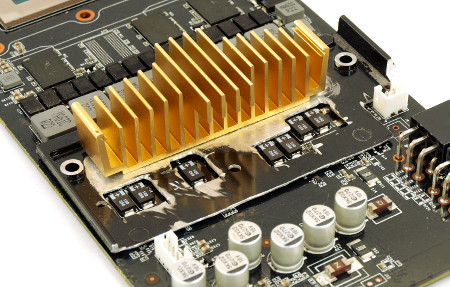

Все получилось достаточно симпатично, а главное – работает!
Thermalright Shaman упирается в нашу «самоделку» совсем чуть-чуть.
реклама

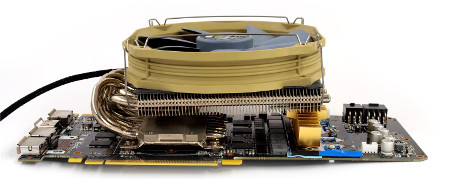

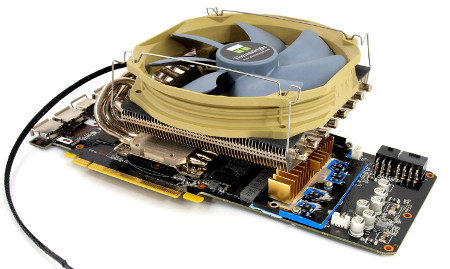

Итоговый результат сочетания Gainward GeForce GTX 1080 Ti Golden Sample с кулером Thermalright Shaman.
Теперь осталось лишь выяснить возможности, как самой видеокарты, так и альтернативных СО.
