Система охлаждения
Знакомство с СО Gainward начинается с демонтажа «бэкплейта». Как мы видим, разработчики грамотно отнеслись к вопросу, разместив термопрокладку голубого цвета толщиной 1 мм, накрывающую область мосфетов, дросселей и драйверов.

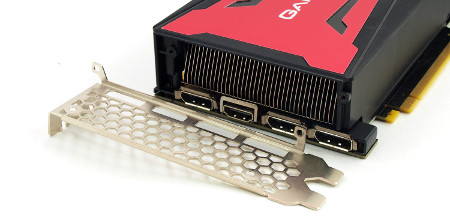

Следующим элементом для удаления становится задняя панель, фиксирующаяся к кожуху кулера и опорной пластине. Такая реализация усложняет установку панели с кастомной системой охлаждения, поскольку мы лишаемся дополнительной точки опоры в корпусе.
реклама
Gainward GeForce GTX 1080 Ti Golden Sample снабжена неизмеримым количеством термоинтерфейса, что затруднило процесс отделения кулера от PCB. На пару секунд мне показалось, что разработчики и вовсе использовали термоклей, так как даже после прогрева печатная плата обнажалась неохотно.
Однако таким образом разработчики Gainward позаботились о каждом горячем элементе на видеокарте. Термопрокладки контактируют с микросхемами видеопамяти, мосфетами vGPU и vMem.

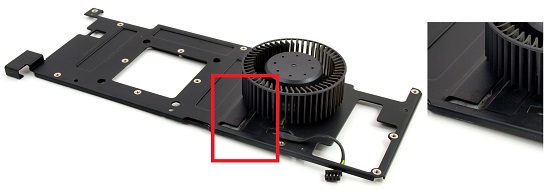

Их накрывает отдельная пластина, выступающая в роли радиатора и ребра жесткости. В зоне VRM конструкция получила незначительную выпуклость, что не назовешь эффективным решением, но размещение в данной области «турбины» позволяет обдувать подсистему питания одной из первых.
Отмечу, что вырез получился в сторону вентилятора, что сопровождается лишним уровнем шума из-за свиста проходящего потока воздуха, зато часть его направлена на печатную плату.
реклама

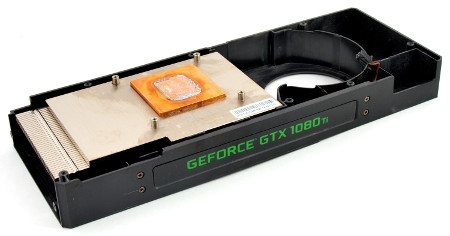

Декоративный кожух скрывает массивный охладитель, зафиксированный в боковых пазах.

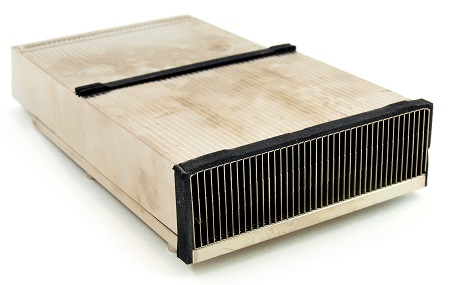

Радиатор представляет классический «бутерброд» из пластин и основания.
Ради экономии инженеры заменили испарительную камеру на алюминиевую «болванку» и,…

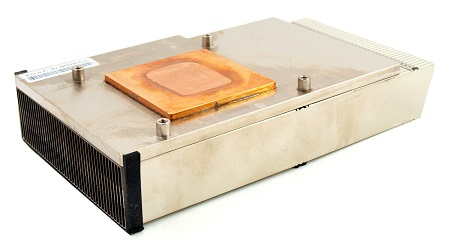

… чтобы конструкция хоть как-то справлялась с отводом тепла, разместили медную вставку.
