Обзор и тестирование корпуса 3Cott 3C-ATX901GR Avalanche (страница 4)
реклама
Тестовый стенд
В корпусе 3Cott Avalanche собиралась следующая система:
- Материнская плата: ASUS P5PL2-E;
- Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
- Охлаждение CPU: Aerocool Verkho 2;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
- Видеокарта: Gigabyte Radeon RX 480 4 Гбайт;
- Дисковая подсистема:
- HDD Seagate 250 Гбайт;
- SDD Kingston 120 Гбайт;
- Блок питания: комплектный 3Cott 800 Ватт.
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Особенности сборки
Системная плата в 3Cott Avalanche устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель установил их заранее по спецификации ATX.
реклама
Первоначально планировалось тестировать данный корпус с системой охлаждения CPU Aerocool Verkho5, но она не умещается по высоте в габариты корпуса, так что пришлось использовать более компактную и менее производительную Verkho2. Также не получится использовать систему охлаждения, которая хоть немного выходит за габариты материнской платы с верхней стороны, потому что установке будет мешать секция блока питания. До нее от материнской платы совсем нет запаса. Даже с компактной Verkho2 возникли проблемы, ее можно было ориентировать только горизонтально, потому что при вертикальной установке ее крепление упиралось в отсек блока питания и не позволяло установить материнскую плату.

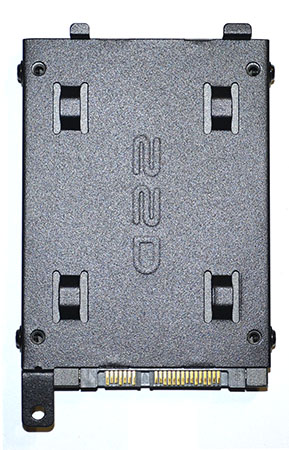

При установке SSD в салазки есть возможность прикрутить его и снизу и с боков. Вот только если прикрутить его снизу, салазки на поддон уже не установятся, надо прикручивать с боков.
Можно прикрутить снизу через поддон, не снимая салазки, но тогда теряется весь смысл салазок.
Салазки с установленным SSD устанавливаются на поддон и фиксируются болтом с накатанной головкой.
При установке жесткого диска 3.5" я столкнулся с некоторыми сложностями. Оказывается, установить жесткий диск 3.5" можно только предварительно демонтировав блок питания. После установки диска, блок питания ставится на место. Мне кажется это существенным минусом. Бывают ситуации, когда бывает необходимо быстро извлечь жесткий диск.
Я традиционно для своих обзоров пропущу установку 5.25" устройств, скажу только, что в случае необходимости установки оптического привода, фанбаса или другого 5.25" гаджета никаких проблем не ожидается, за исключением того, что также необходимо будет демонтировать блок питания.
На очереди карты расширения. Как я уже говорил, слоты снабжены винтами с накатанной головкой, заглушки слотов расширения для установки видеокарты нужно выломать, так же перед установкой видеокарты или других слотов расширения нужно демонтировать металлическую пластину, которая закрывает место где платы расширения прикручиваются к корпусу. При демонтаже этой пластины также возникли проблемы, один из винтов был перетянут, и при его откручивании я был близок к тому чтобы сорвать головку болта.
реклама
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Тут-то нас и поджидает главное разочарование. Во-первых, кабели передней панели слишком коротки, чтобы можно было пропустить их за поддоном. Такая же проблема подстерегает нас и с кабелями блока питания: восьмиштырьковый разъем 12В для видеокарты также слишком короток, чтобы его можно было провести за подъемом, а для 4/8 штырькового разъема дополнительного питания материнской платы не предусмотрено отверстия в шасси.
Та же проблема с подключением жесткого диска 3.5". Так как корзина для жесткого диска находится в самом верху корпуса, а разъемы SATA на материнской плате, как правило, располагаются в самом низу, длины стандартных SATA кабелей недостаточно чтобы проложить их за поддоном

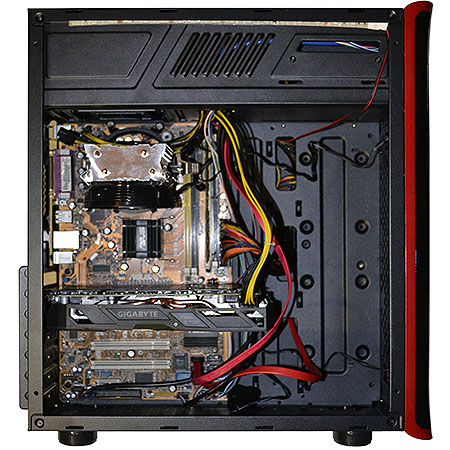

Таким образом, за поддон удалось вывести только кабель ATX от материнской платы и один SATA кабель к SSD. Что является полным провалом системы организации кабелей. Как следствие, мы видим кучу неаккуратных кабелей с лицевой стороны.
Ну что ж, в процессе сборки возникло множество проблем, в основном с организацией кабелей. Так же давала знать теснота корпуса. Например, достаточно проблематично было прикрутить материнскую в верхней части, там, где совсем мало места до отсека блока питания.

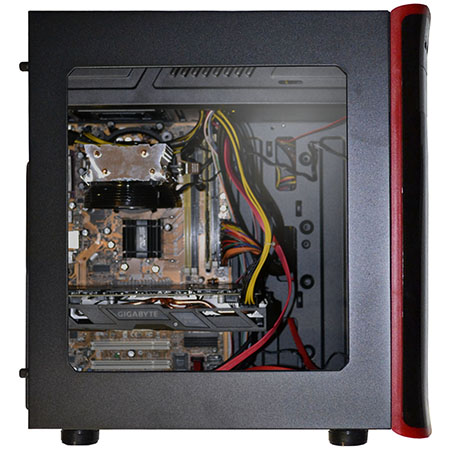

С закрытой крышкой:
Но худо-бедно систему мы собрали, давайте же ее включим и протестируем.
Система охлаждения корпуса
Система охлаждения 3Cott Avalanche состоит из двух 120 мм акриловых вентиляторов с красной прозрачной крыльчаткой и светодиодной подсветкой, о которых уже упоминалось в начале статьи.
К сожалению, они лишены какой-либо маркировки, отсутствуют спецификации и на сайте производителя. К ним в компанию дополнительно можно установить один вытяжной 80/90 мм вентилятор за процессорным сокетом.
