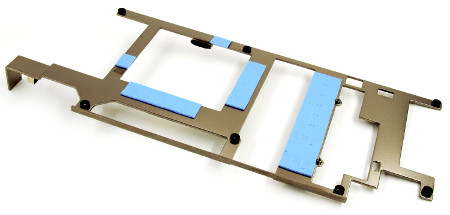

Остальной термоинтерфейс представлен голубой термопрокладкой по всему периметру. Отметим хорошую прижимную силу.

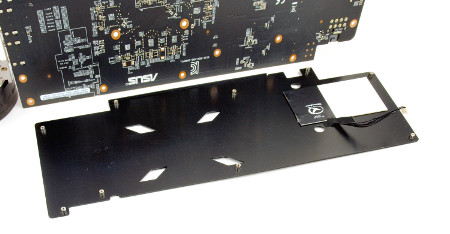

В завершении обратим взор на «бэкплейт». Из особенностей отметим, что его подсветка получила отдельный коннектор, а отвод тепла от печатной платы в данном случае не задействован.
Печатная плата
реклама

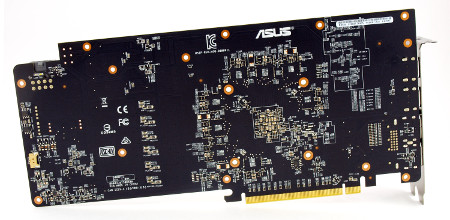

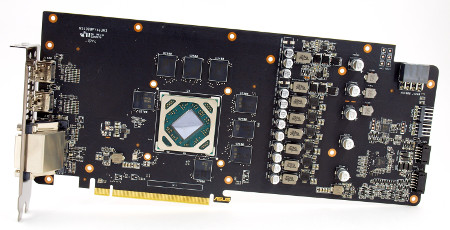

Видеокарта ASUS ROG Strix RX 580 построена на оригинальной печатной плате черного цвета. Часть PCB остается неиспользованной, однако расширение текстолита позволило инженерам разместить подсистему питания в один ряд и закрыть выступающую часть системы охлаждения.
Элементная база соответствует концепции Super Alloy Power II и включает исключительно качественные компоненты: твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные твердотельные конденсаторы.
Компания заявляет о применении полностью автоматизированного процесса сборки ASUS Auto-Extreme Technology, что повышает качество и надежность видеокарты и исключает человеческий фактор.

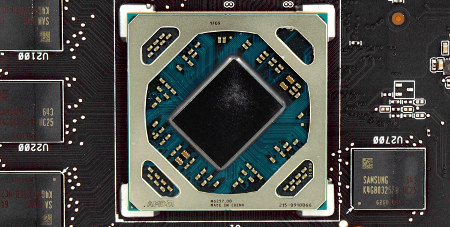

Сердцем героя обзора стал графический процессор Polaris 20 XTX, произведенный по 14 нм техпроцессу на 9-й неделе 2017 года. Он включает 2306 шейдеров, 32 блока растеризации и 144 текстурных блока.

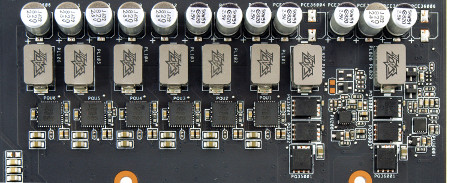

Подсистема питания построена по усиленной схеме «7+1+1», в которой семь фаз отведены на графический процессор, по одной на видеопамять и микросхему PLL.
реклама

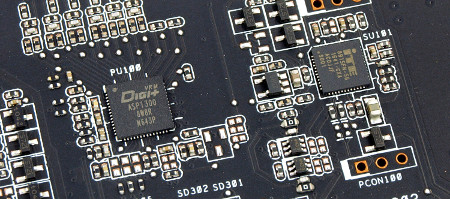

За управление и регулировку напряжения отвечает фирменная микросхема – ШИМ-контроллер DIGI+ VRM ASP1300.

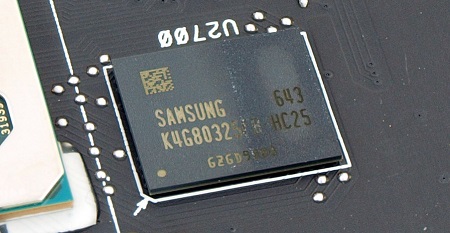

ASUS ROG Strix RX 580 оснащена 8 Гбайт видеопамяти стандарта GDDR5. Данный объем набран восемью микросхемами производства Samsung с маркировкой K4G8032FB-HC25.
Тактовая частота составляет 2000 МГц, эффективная частота – 8000 МГц.
Упоминания заслуживают и дополнительные возможности ASUS ROG Strix RX 580.

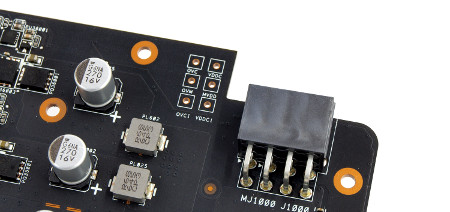

Коннектор питания окружили точки замера напряжений и два разъема ASUS FanConntect для подключения двух корпусных вентиляторов. Скорость вращения крыльчатки последних будет зависеть от температуры графического процессора.
