Система охлаждения

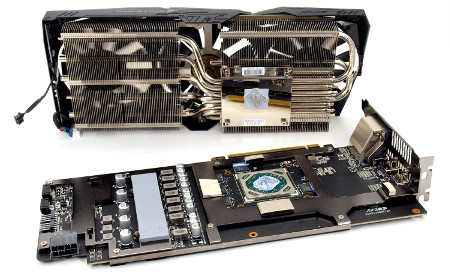

Конструкция системы охлаждения ASUS ROG Strix RX 580 является одной из особенностей модели и заслуживает отдельного внимания. Несмотря на огромные размеры и массу, она фиксируется лишь четырьмя подпружиненными винтами в области графического процессора, один из которых снабжен гарантийной пломбой.
После детального изучения кулера у меня накопилось такое количество информации, что не знаешь, с чего и начать. Однако попробуем все связать в единое целое.
Во-первых, система охлаждения ASUS ROG Strix RX 580 досталась ей от другого продукта, а именно, ASUS ROG Strix GTX 1080 Ti. Представьте, какой потенциал при этом получает модель с уровнем TDP 150 Вт при использовании кулера топовой видеокарты с TDP 250 Вт? Это ярко показывает и фотография основания, на которой стойки снабжены двойным креплением. Отметим, что на данный момент существует лишь два графических ускорителя с подобной СО.
реклама

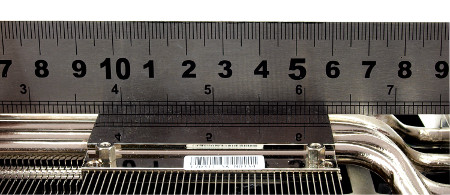

Во-вторых, применена напаянная медная никелированная пластина. Компания ASUS пересмотрела свои взгляды для топовых решений и отказалась от прямого контакта, что благоприятно скажется на снижении температуры GPU.

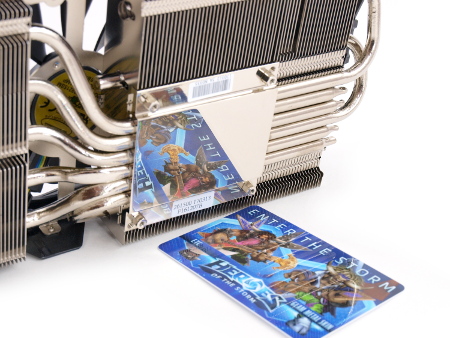

Основание радиатора обработано до зеркального состояния. Вспоминаются процессорные системы охлаждения таких производителей, как Noctua и Thermalright.
Однако с тем лишь отличием, что оно лишено неровностей и горбов. В итоге в общем зачете отмечаем безупречную обработку основания. Данная технология получила наименование MaxContact и направлена на повышение эффективности теплопереноса.

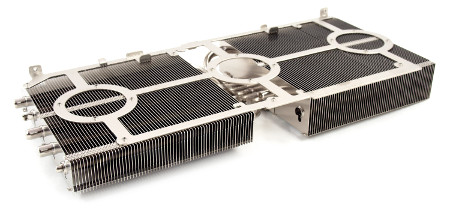

Охладитель представляет собой двухсекционный радиатор толщиной два с половиной слота, такое решение увеличивает полезную поверхность на 40% в сравнении с двухслотовыми моделями.
реклама
Он набран 129 алюминиевыми никелированными пластинами, которые пронизывают шесть тепловых трубок диаметром 6 мм каждая. Все соединения тщательно пропаяны.

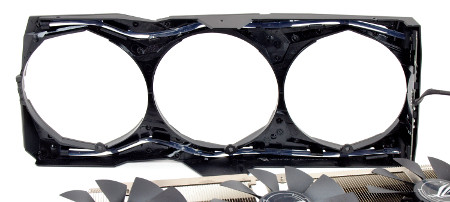

Да и сам кожух оказывается не так прост. Он маскирует две светопроводные линии подсветки и накрывает активную часть охлаждения.

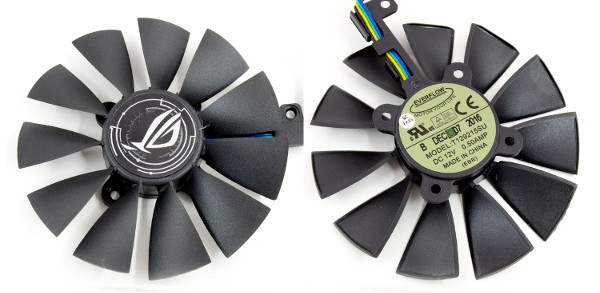

Последняя представлена тремя вентиляторами диаметром 92 мм, ширина крыльчатки – 87 мм. Производитель – Everflow, модель T129215SU, сила тока 0.5 А при напряжении 12 В, скорость вращения – 0 – 3700 об/мин. Они являются очень тихими до 1100 об/мин и тихими до 1550 об/мин.

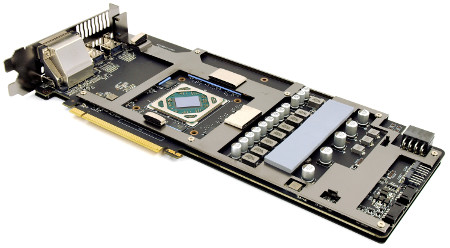

Печатную плату накрывает единая теплораспределительная пластина, играющая роль плоского радиатора. Она контактирует с силовыми элементами и микросхемами видеопамяти.

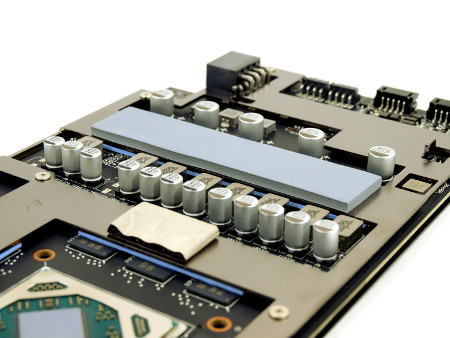

Как вы понимаете, этого было бы недостаточно для охлаждения зоны VRM и разработчики вышли из положения интересным образом, расположив между пластиной и основным радиатором еще одну термопрокладку.
Конструкция получается, мягко говоря, не самая лучшая, но зато она позволяет хоть как-то отводить тепло от силовых транзисторов.
