Обзор и тестирование материнской платы ASRock Z270 Taichi (страница 5)
реклама

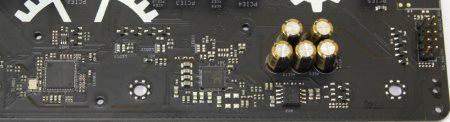

По левому краю находится звуковой кодек, закрытый декоративной пластиковой панелью, которую мы уже сняли.

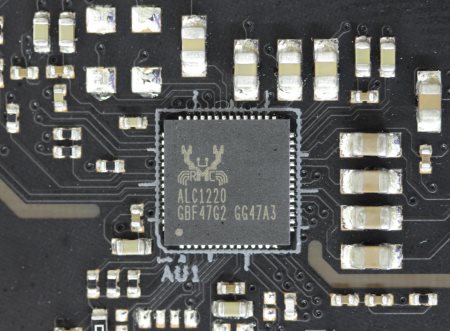

Звуковой кодек, хоть и называется Purity Sound 4, представлен микросхемой Realtek ALC1220.

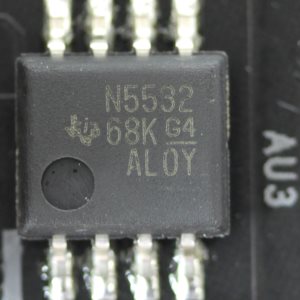

Рядом распаяно три RGB светодиода и чип операционного усилителя Texas Instruments N5532.
реклама

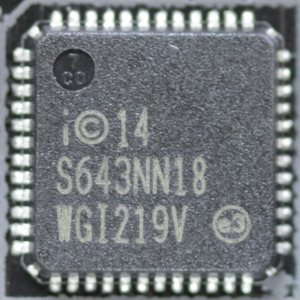

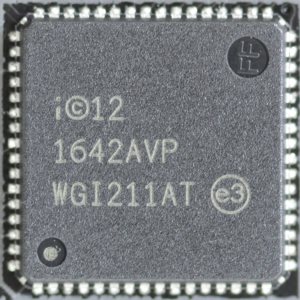

Выше по левому краю находятся микросхемы двух гигабитных сетевых контроллеров Intel I219-V и Intel I211-AT.

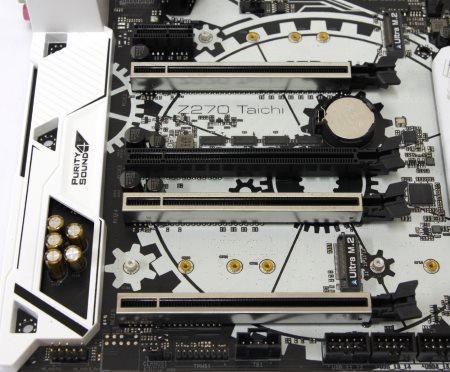

На плате расположено пять слотов расширения: один PCI-e x1 и четыре PCI-e x16.
Первый с правого края не ограничен, а это значит, что можно устанавливать платы длиннее. Теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z270.
Три слота PCI-e x16 обрамляются специальным стальным экраном, который призван их защитить. Второй и четвертый слоты PCI-e x16 аппаратно ограничены до x4 Gen3, поскольку обеспечиваются чипсетом. Из мультиграфических технологий поддерживаются как SLI, так и CrossFire.
Лично мне нравится такое расположение слотов, поскольку можно установить два видеодаптера с трехслотовой системой охлаждения. А сверху остается один PCI-e x1, в который можно установить дискретный звуковой адаптер или дополнительный контроллер.
реклама

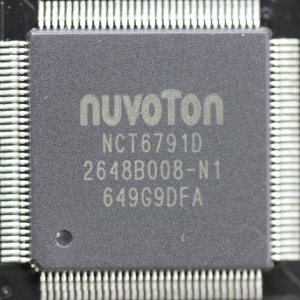

С обратной стороны спрятался контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.
Беспроводной модуль устанавливается в специальный разъем M.2 (key E) для установки карт типа 2230.
Внутри находится как раз такой адаптер производства компании Intel. Модель не самая продвинутая, но поддерживает все современные стандарты беспроводной связи. При желании его можно и заменить.
В правом верхнем углу расположен ШИМ-контроллер питания фаз памяти uPI Semiconductor uP1674P.
Рядом распаяно две фазы со знакомыми сборками Texas Instruments 87350D. А еще здесь мы можем увидеть переключатель режима XMP.

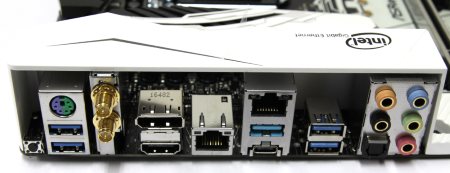

На задней панели расположились следующие интерфейсы.
- Один разъем USB 3.1 Type-A;
- Один разъем USB 3.1 Type-С;
- Четыре разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DisplayPort;
- Один разъем PS/2 для подключения мышки или клавиатуры;
- Два гигабитных сетевых разъема RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Два вывода антенн;
- Кнопка сброса ClrCMOS.
Технические характеристики
Поддерживаемые процессоры | Intel Celeron G3, Pentium DC G4, Core i3, i5, i7 шестого и седьмого поколения в исполнении Socket 1151 |
Системная шина, частота | DMI 3.0 (8 ГТ/с) |
Системная логика | Intel Z270 |
Поддерживаемая оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 2 - PCI-e x16 Gen3 (x4); 1 - PCI-e x1 Gen3 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6 x SATA 6.0 Гбит/с портов – Intel Z270; RAID 0, 1, 5, 0+1, JBOD; 4 x SATA 6.0 Гбит/с порта – 2х ASMedia ASM1061; RAID 0, 1; 3 x Ultra M.2 порт – 3x PCI-e x4 Gen3; |
Поддержка M.2 SATA/PCI-e | Да/Да |
Сеть | 1 х Intel I219-V; 1 х Intel I211-AT |
Аудио | Realtek ALC1220 – 8-канальный HD аудиокодек |
USB 2.0 | 6x USB 2.0 (Intel Z170) |
USB 3.0 | 4 + 1 x USB 3.0 (Intel Z170); 4 x USB 3.0 (ASMedia ASM1074) |
USB 3.1 | 2 x USB 3.1 (ASMedia ASM2142) |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24 pin, 8 pin ATX 12V |
Разъемы и кнопки задней панели | 2 x USB 3.1; 4 х USB 3.0; 1 х PS/2; 2 x RJ45; 1 x HDMI; 1 x DisplayPort; 1 x ClrCMOS; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 2 x Ant ext. |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
В новом поколении материнских плат ASRock графическая оболочка BIOS претерпела небольшие изменения. Впрочем, функциональные возможности не изменились, работать по-прежнему комфортно и легко. Все меню интуитивно понятно, а сам разгон осуществляется очень просто, особенно учитывая наличие специальных предустановок.
реклама
Интересной особенностью является то, что управлять функцией ASRock Aura RGB можно непосредственно из оболочки BIOS.
Жаль, что отсутствует функция демонстрации списка изменений перед выходом из меню настроек. Возможно, и эту интересную особенность производитель когда-нибудь переймет у компании ASUS.
реклама
