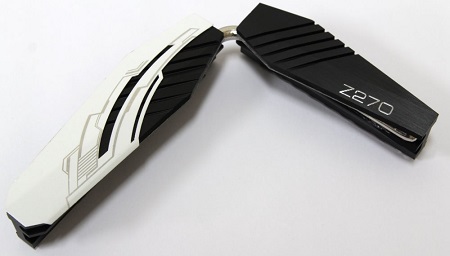

Теперь можно добраться до радиаторов. Оба изготовлены из алюминиевого сплава и окрашены в черный цвет.

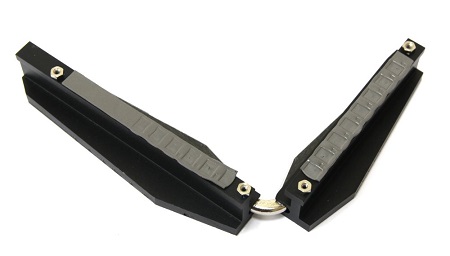

Чтобы придать законченность внешнему стилю и оформлению платы, на одном находится декоративная тоненькая пластинка белого цвета. Кроме того, радиаторы соединяются друг с другом тепловой трубкой диаметром 6 мм, которая проходит через специальные канавки. В качестве термоинтерфейса здесь используется терморезинка серого цвета.

Крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны. На верхнем радиаторе можно заметить надпись с обозначением чипсета. Оребрение слабое, но даже при работе системы в разгоне они остаются теплыми, но не горячими.

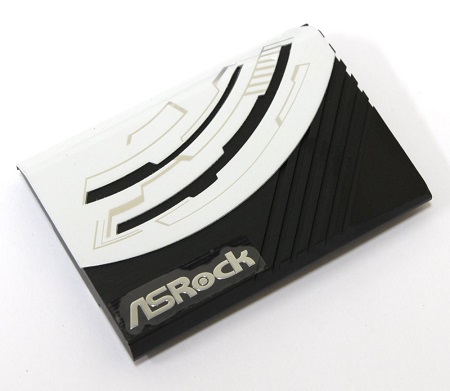

Еще один радиатор отводит тепло от чипсета.

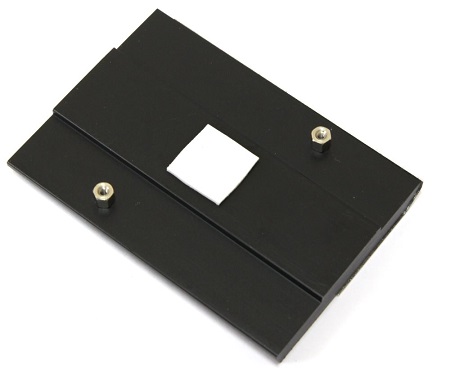

Он также изготовлен из алюминиевого сплава и снова окрашен в черный цвет. Сверху есть белая декоративная вставка и надписи ASRock. В качестве термоинтерфейса здесь можно обнаружить квадратную терморезинку светло-серого цвета толщиной около 1 мм. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны.

Для защиты от перекоса предусмотрены две специальные подушки из мягкого материала, но приклеены они к самой плате.

Здесь же мы можем увидеть массив RGB светодиодов по периметру места расположения радиатора.

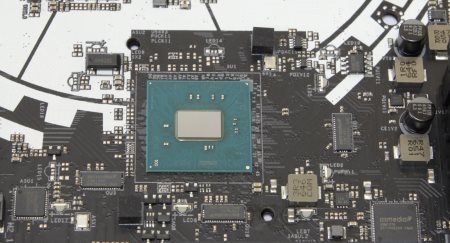

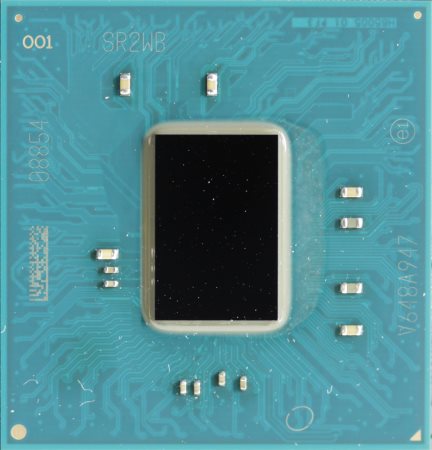

А вот и сам чипсет Intel Z270.

Его функциональные возможности нам хорошо знакомы. Что касается поддержки накопителей, здесь интегрирован тот же контроллер на шесть портов SATA 6 Гбит/с.

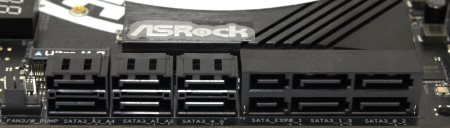

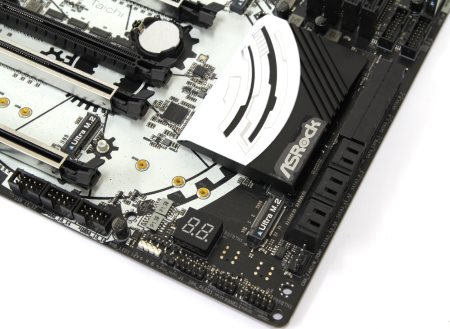

Производители материнских плат иногда расширяют функциональность. Вот и здесь такая же ситуация. Вбок выведено десять портов, четыре из которых образуют два SATA-Express.

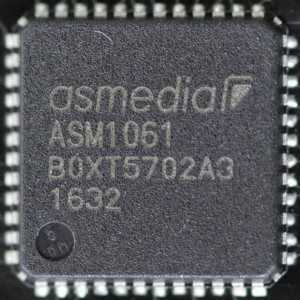

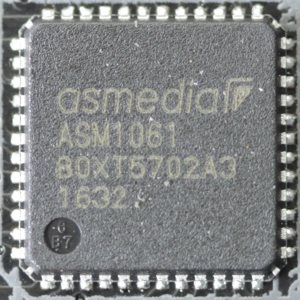

Четыре дополнительных порта реализованы при помощи двух контроллеров ASMedia ASM1061.

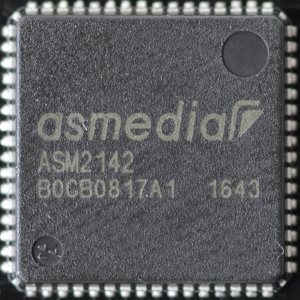

Кроме того, на плате предусмотрено три разъема типа Ultra M.2. Они работают как в режиме SATA, так и PCI-e. Есть поддержка еще одного современного интерфейса USB 3.1. Два порта разных типов находятся на задней панели. На этот раз они реализованы при помощи отдельного контроллера ASMedia ASM2142, который распаян рядом.

Конечно же, есть поддержка шин USB предыдущих поколений. На задней панели расположились еще четыре порта USB 3.0.

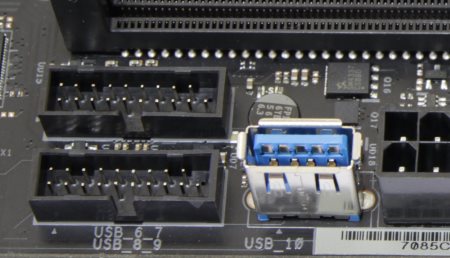

Еще четыре USB 3.0 реализованы двумя колодками. Они распаяны рядом c основным коннектором питания ATX. Там мы видим еще один обычный порт USB 3.0.

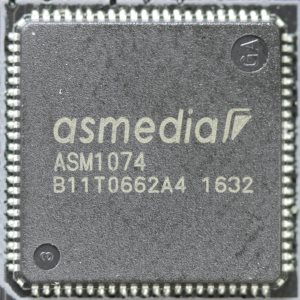

Рядом распаян хаб портов USB 3.0 в виде микросхемы ASMedia ASM1074.

Еще три колодки USB 2.0 находятся по нижнему краю платы. Они должны обеспечить еще шесть портов USB 2.0.

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

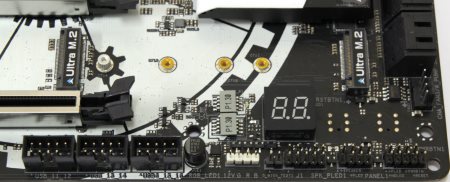

Рядом можно обнаружить две микросхемы BIOS и светодиоды, которые сигнализируют о том, какая в данный момент работает. Тут есть место для распайки кнопок Power и Reset, но самих их нет.

Еще здесь можно увидеть двойной семисегментный индикатор для отображения POST-кодов загрузки и инициализации, разъем для RGB лент и коннектор вентилятора или помпы СЖО. Левее по нижнему краю находятся три колодки USB 2.0.

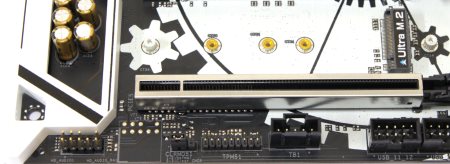

Далее мы видим коннектор интерфейса Thunderbolt 3 и разъем для установки TPM модуля. Потом распаян джампер ClrCMOS и разъем для подключения передней аудиопанели.
