Дизайн и особенности платы
Это полноразмерная плата формата ATX. Габариты ее классические, 305 х 244 мм.

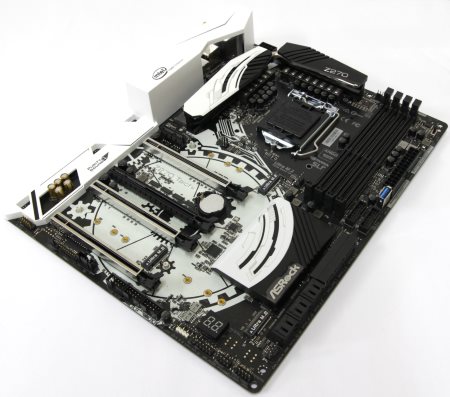

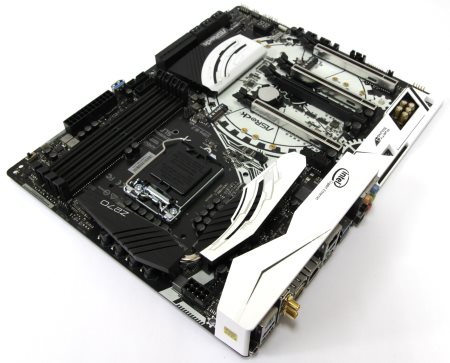

Внешне модель действительно смотрится необычно во многом благодаря особенной раскраске. Стиль оформления упаковки перекочевал на поверхность печатной платы.
реклама
Снова мы видим шестеренки, а если посмотреть на плату сверху, заметим значок «Инь-Ян». Разумеется, все это сделано при помощи белой краски, а не какого-то особенного текстолита в печатной плате.
Здесь же для общего антуража отлично пригодилась боковая пластиковая панель, которая встречается и на других моделях.
На мой взгляд, вид получился если не сногсшибательный, то во всяком случае оригинальный. Думаю, что такое оформление многим придется по вкусу. В остальном перед нами классика жанра: пластиковый декоративный кожух и окраска радиаторов согласно общему стилю.

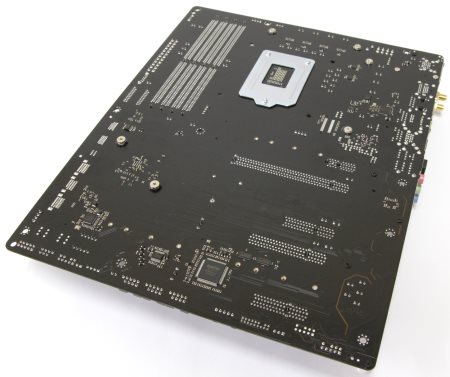

Первое, что мне бросилось в глаза из оснащения – это наличие трех слотов M.2. Возможно, именно поэтому часть контроллеров пришлось разместить с обратной стороны платы.

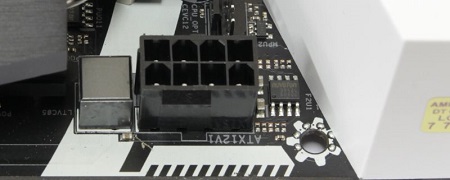

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
реклама
Эта формула уже привычная и подразумевает, что пользователь успел обзавестись качественным блоком питания.

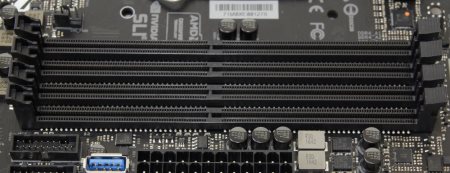

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Опытные пользователи быстро поймут, куда нужно в первую очередь ставить планки, остальным нужно будет заглянуть в инструкцию. Это объясняется тем, что совсем неочевидна первоочередная установка планок в слоты DDR4_A2 и DDR4_B2.
Сверху используются привычные защелки, а снизу фиксаторы. Это удобно, но в данном случае не критично, поскольку слот PCI-e x16 под видеокарту не в самом верху.
Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Максимальный допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт. Такие планки уже не редкость и свободно продаются, правда, цена на них кусается. Забегая вперед, сразу скажу, что разгон отличный, но, как обычно, зависит от самих планок.

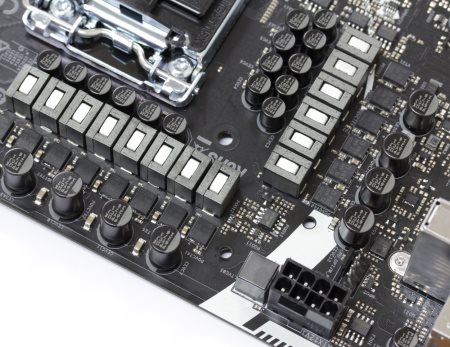

Сам производитель заявляет, что питание процессора выполнено по двенадцатифазной схеме, точнее 12+2. Мы же можем лишь убедиться, что получены они путем удвоения.

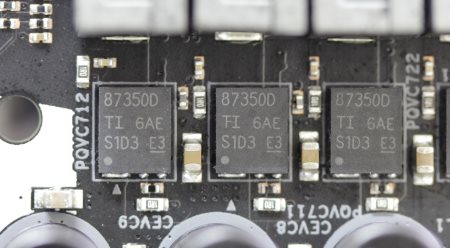

На каждую фазу приходится по одной транзисторной сборке Texas Instruments 87350D типа NexFET и по одной супер ферритовой катушке индуктивности.
В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему International Rectifier IR35201, которая обеспечивает 6+2 фазы.

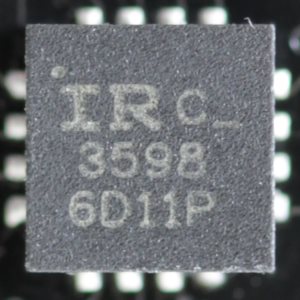

Понятно, что первые шесть просто удвоены. С обратной стороны мы видим двойные драйверы International Rectifier IR3598, которые могут работать в режиме удвоителей.
реклама
Конденсаторы капсульные твердотельные. Они распаяны ближе всего к сокету.

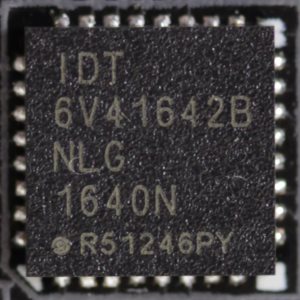

Между концов двух верхних слотов PCI-e x16 находится контроллер тактовой частоты IDT 6v41642BNLG, который является частью технологии ASRock Hyper BCLK Engine II.

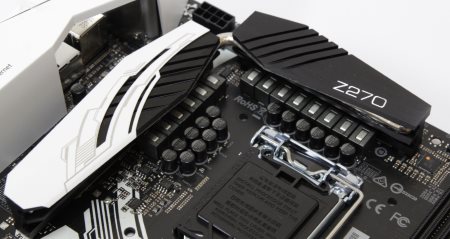

Тепло от транзисторов должны отводить два радиатора. Однако прежде чем их демонтировать, нужно снять пластиковый кожух слева.

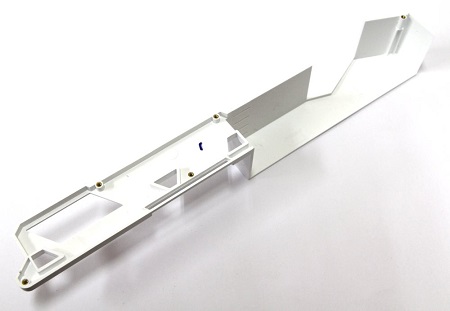

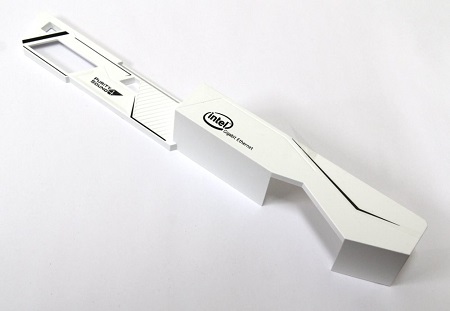

Он крепится при помощи четырех маленьких винтов с обратной стороны. В нем предусмотрены специальные отверстия для того, чтобы обойти высокие элементы на плате. В области расположения звукового кодека находится надпись Purity Sound 4.
