Система охлаждения

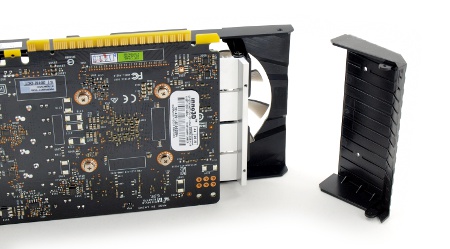

Выступающая часть кулера Inno3D GeForce GTX 1050 Ti X2 прикрыта пластиковой насадкой. Цель такого решения следующая: воздушный поток не рассеивается в корпусе, а обдувает печатную плату.
Система охлаждения новинки достаточно проста и скромна.

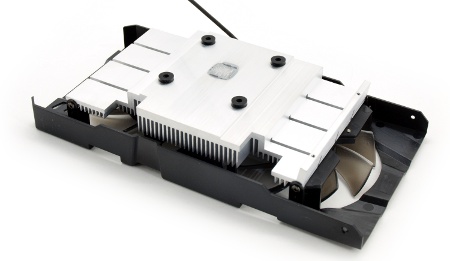

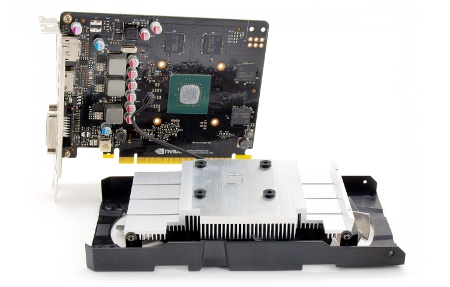

Легкость Inno3D GeForce GTX 1050 Ti X2 упрощает изучение конструкции, поэтому проблем при демонтаже не возникает. Четыре подпружиненных винтика фиксируют радиатор, графический процессор лишен защитной рамки от сколов GPU, ее роль выполняют резиновые шайбочки.
реклама
Видеокарта GeForce GTX 1050 Ti построена на базе графического процессора GP107 (размеры кристалла – 132 мм2), поэтому отпечаток серой термопасты скромен.

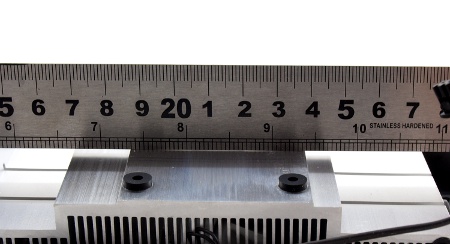

Основание радиатора обработано фрезой, в центральной части отмечается неровность. Хотя столь небольшой GPU от этого практически не страдает.

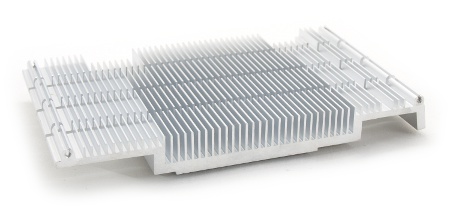

Радиатор представляет собой накрывающую печатную плату односекционную алюминиевую болванку с оребрением. Для решения с энергопотреблением ниже 75 Вт такой подход обычен, разработчики не стали обходиться СО меньших размеров.

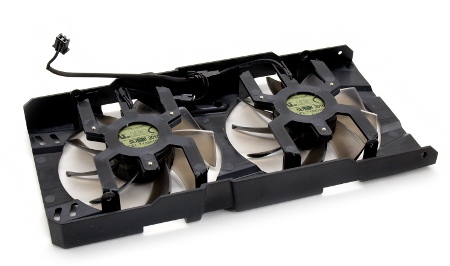

Металлический кожух системы охлаждения несет два вентилятора типоразмера 74 мм. Питание «2pin», возможности регулировки и тахометр отсутствуют. При тестировании приходилось обходиться заложенными алгоритмами работы, благо для своих значений вертушки работают тихо.
реклама

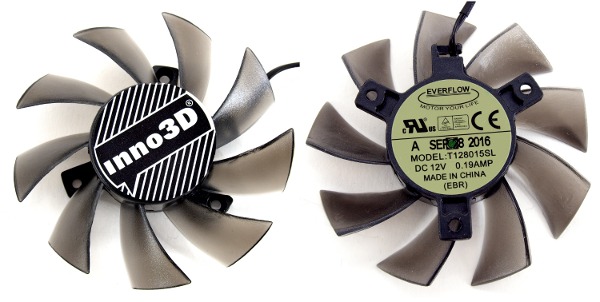

Перед нами модель T128015SL производства Everflow. Напряжение 12 В при силе тока 0.19 А. Дополнительной информации выяснить не удалось.
Печатная плата

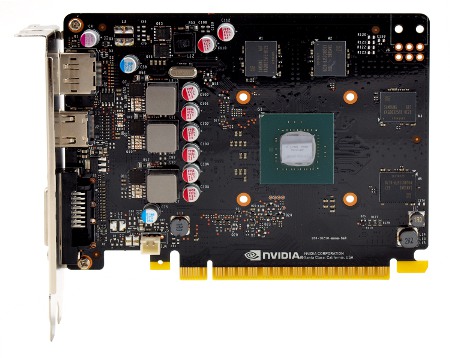

Inno3D GeForce GTX 1050 Ti X2 построена на референсной печатной плате. Вы не забыли, что разработчики являются одними из основных партнеров компании Nvidia? Благодаря этому у них есть доступ к эталонным моделям нескольких ревизий.
В нашем случае референсная версия так и не была представлена публике (было бы интересно увидеть GeForce GTX 1050 Ti Founders Edition), но представителей Inno3D это не остановило, и они занялись выпуском моделей на ее основе.

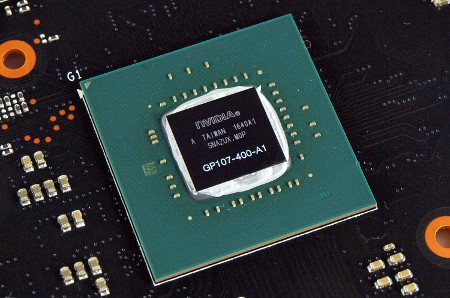

Сердцем героя обзора стал графический процессор GP107-400-A1, произведенный по 16 нм техпроцессу на 40-й неделе 2016 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.

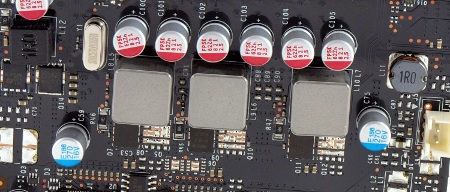

Четырехфазная подсистема питания построена по схеме «3+1»: три фазы отведены на графический процессор, одна – на видеопамять.
В качестве ШИМ-контроллера использована микросхема uP9509P, ставшая традиционной для бюджетных решений.

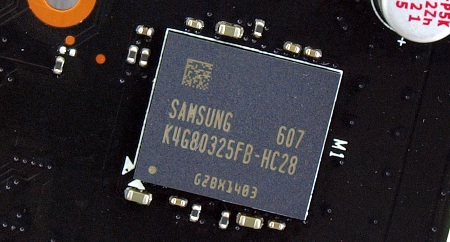

Видеокарта оснащается четырьмя гигабайтами видеопамяти, которые набраны четырьмя микросхемами производства Samsung с маркировкой K4G80325FB-HC28.
реклама
Тактовая частота составляет 1752 МГц, эффективная частота – 7008 МГц.
