Обзор и тестирование корпуса GameMax G537 (страница 3)

Внутреннее строение

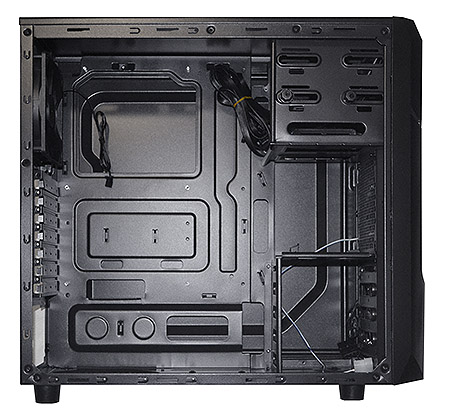

Отсек материнской платы располагается над местом для блока питания. В этом плане все стандартно для форм-фактора, в котором БП размещен снизу.

Системная плата крепится на стандартные шестигранные резьбовые стойки. В поддоне материнской платы находится вырез, который должен позволить устанавливать системы охлаждения CPU с упорной крестовиной (backplate) без демонтажа материнской платы.

Как и в других бюджетных корпусах, заглушки слотов расширения для того, чтобы установить графический ускоритель и другие платы расширения, придется выламывать.

Корзина для жестких дисков самая простая и позволяет установить три модели HDD 3.5". Предварительно «винчестеры» необходимо установить в салазки, которые идут в комплекте поставки.

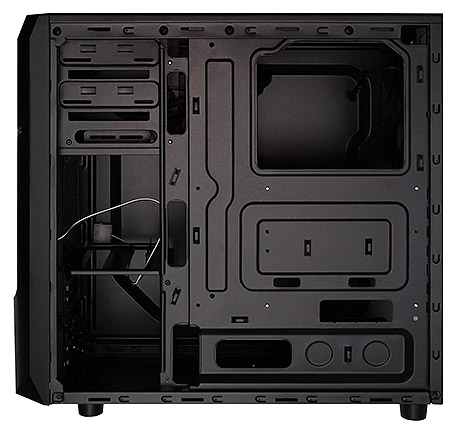

Теперь оценим корпус GameMax с обратной стороны.

Хорошо видно отверстия системы управления кабелями. В разделе, посвященном особенностям сборки, я освещу ее эффективность.

Как обычно в случае бюджетных корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

Тестовый стенд

В корпусе GameMax G537 собиралась следующая система:

• Материнская плата: ASUS P5PL2-E;
• Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
• Охлаждение CPU: Scythe Ninja 4;
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
• Видеокарта: Gigabyte Radeon RX 480 4 Гбайт;
• Дисковая подсистема:
• HDD Seagate 250 Гбайт;
• SDD Kingston 120 Гбайт;
• Блок питания: Thermaltake TR-600P (TR2-600AH2NFB), 600 Ватт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

С одной стороны, все стандартно. Боковые крышки фиксируются с помощью болтов с накатанной головкой. С другой – при установке блока питания возникли некоторые сложности, отверстия в корпусе выполнены не слишком точно.

Системная плата в GameMax G537 устанавливается на стандартные шестимиллиметровые стойки. Они уже заранее вкручены в поддон согласно спецификации ATX. Здесь отметим, что в данном случае с резьбой и точностью разметки все в порядке, плата была установлена без каких-либо затруднений.

Однако вырез в поддоне для упорной крестовины не подходит для используемой стендовой платы, поэтому система охлаждения CPU была заранее проинсталлирована на материнской плате. Система охлаждения поместилась «впритык».

Пришло время заняться организацией кабелей. Все они были проведены через нижнее отверстие за поддон материнской платы, и уже затем вернулись в основной отсек корпуса к необходимым компонентам.

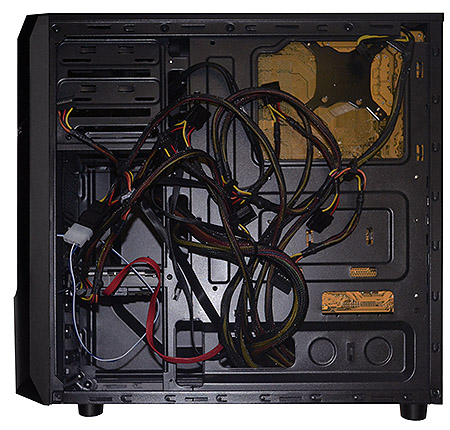

Оценить прокладку кабелей с обратной стороны корпуса можно по следующей фотографии:

К сожалению, глубины боковой панели недостаточно, чтобы комфортно разместить неиспользуемые кабели. И для ее закрытия пришлось изрядно повозиться.

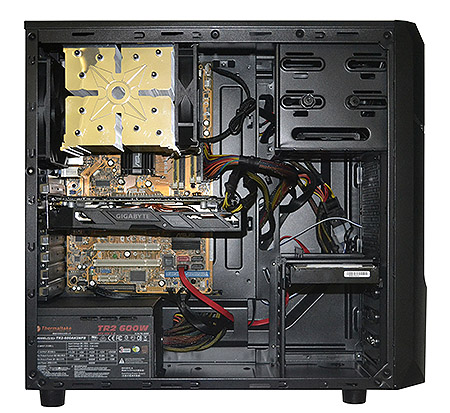

Собранная в GameMax G537 система выглядит как минимум неплохо:

В плане укладки кабелей все весьма прилично, что является несомненным плюсом для бюджетного решения. В качестве еще одного плюса добавим, что все края корпуса хорошо завальцованы и сборка прошла без каких-либо травм.

Впрочем, при выламывании заглушек слотов расширения (например, при установке видеокарты) необходимо проявлять осторожность, поскольку они достаточно острые.

Система охлаждения корпуса

Система охлаждения GameMax G537 представлена одним 120 мм вентилятором с LED-подсветкой на лицевой панели, который поставляет прохладный воздух в корпус, и одним 90 мм вентилятором за процессорным сокетом, отвечающим за выдув нагретого воздуха.

Кроме того, можно установить дополнительный вентилятор 120 мм на передней панели, однако из-за того, что для него нет вентиляционных отверстий, его эффективность кажется сомнительной.
