Система охлаждения
Кулер MSI GeForce GTX 1060 6GT OC построен по классическим принципам и звезд с неба не хватает. В его конструкции используется простенькая алюминиевая основа с большим числом ребер. Параллельные прорези служат для свободного доступа воздушных потоков к печатной плате и обдува навесных элементов и горячих участков.

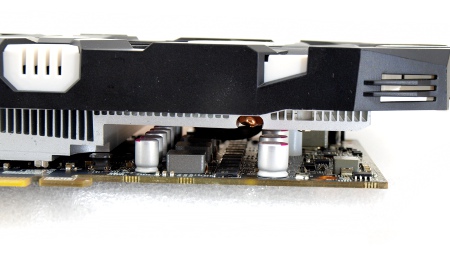

Если посмотреть на подсистему питания, то зона VRM предоставлена сама себе. Никакого отдельного радиатора или пластины, что станет ограничением при разгоне и приведет к высоким значениям температуры при долгой эксплуатации. Забегая вперед, скажем, что она достигает 88-92°C.
реклама

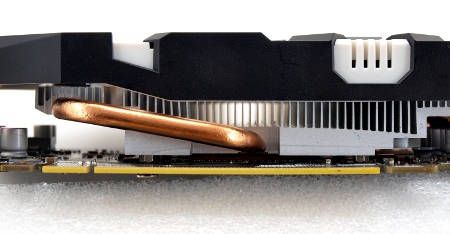

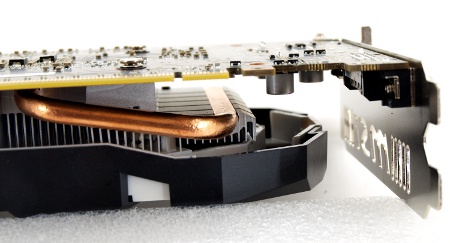

Одна-единственная S-образная тепловая трубка диаметром 6 мм является ключевым переносчиком нагрева. Она пролегает вдоль всего периметра кулера.
Следов пайки не обнаружено, теплотрубка вставлена в специальные пазы.
Доступность и простота сказывается на качестве изготовления системы охлаждения. Посмотрим, как она проявит себя в наших тестах.

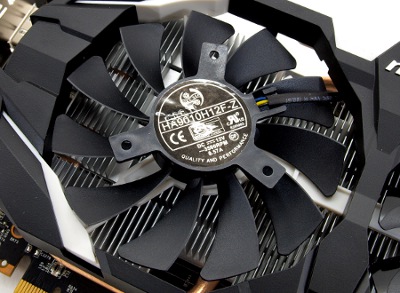

В качестве активной части использованы вентиляторы HA9010H12F-Z компании ONG HUA, не самая популярная марка. Характеристики – 12 В и 0.57 А, заявленная максимальная граница – 3500 об/мин, на практике она ограничена 3000 об/мин.
Скорость вращения крыльчаток составляет 1450-3000 об/мин, очень тихими они являются до 1600 об/мин, тихими – до 1800 об/мин.
реклама
Печатная плата
MSI GeForce GTX 1060 6GT OC построена на оригинальной печатной плате черного цвета. При создании новинки использована качественная элементная база, в том числе твердотельные конденсаторы Solid CAP и экономичные конденсаторы HI-c CAP.
Применено стандартное размещение ключевых компонентов, при котором центральное место отведено графическому процессору, его окружают микросхемы видеопамяти, в передней части – зона VRM.
Подсистема питания построена по усиленной схеме «4+1», где четыре фазы отведены под графический процессор и одна на видеопамять.
Сердцем героя обзора стал графический процессор GP106-400-A1, произведенный по 16 нм техпроцессу. Он включает 1280 шейдеров, 48 блоков растеризации и 80 текстурных блоков.
Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung. Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
