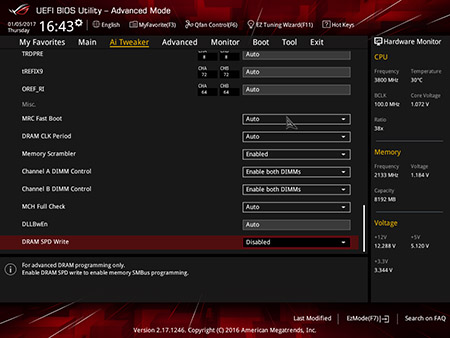

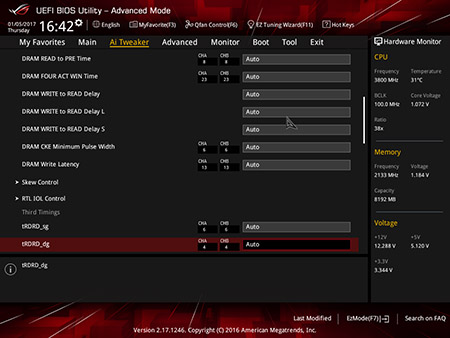

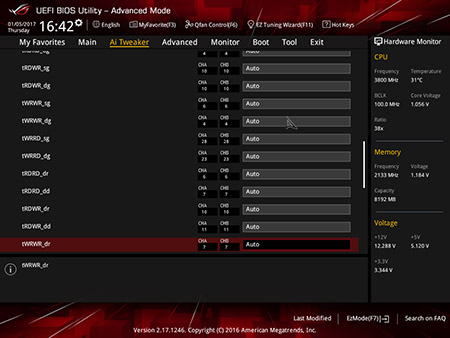

Настройки по управлению таймингами памяти вынесены в отдельный подраздел:
реклама
В обилии настроек черт ногу сломит, но тут уж каждому свое. Для простого разгона пользователям будет достаточно первых четырех пунктов, помеченных как Primary, более-менее понимающие в разгоне люди скорректируют некоторые настройки Secondary, остальное же больше касается соревновательных аспектов оверклокинга или разгона на результат.

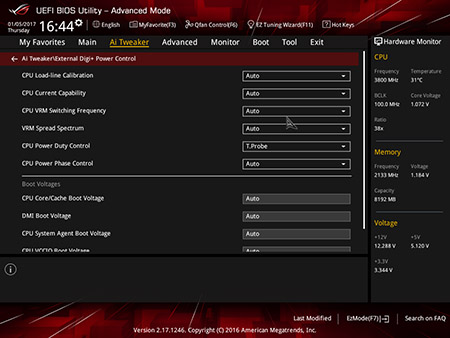

В отдельный раздел, как и настройки памяти, выведены настройки по управлению преобразователями питания, собранные в подменю External Digi+ Power Control:
Помимо настроек управления преобразователем питания процессора, тут можно задать уровень основных напряжений для старта системы.
Кроме того, часть настроек разгона спрятана в типичном для материнских плат серии ROG разделе Tweaker’s Paradise:
реклама
В основном тут собраны настройки, ориентированные на достижение высоких значений для «скриншотного» разгона шины/памяти.
Из остальных функций отмечу возможность сохранения до восьми профилей настроек, а также присутствие вкладки My Favorites, в которой можно сформировать меню из необходимых пунктов настроек самостоятельно. Но все это есть на платах ASUS уже несколько лет, поэтому рассмотрение таких особенностей – лишняя трата времени.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.
Расположение разъемов для подключения вентиляторов на ASUS ROG Strix Z270F Gaming:
В распоряжении материнской платы находится шесть разъемов для подключения вентиляторов, еще три разъема можно получить при использовании специальной дочерней платы (в комплект поставки не входит).
Все шесть разъемов полноразмерные 4-pin и поддерживают ШИМ-управление скоростью вращения. Что касается удобства расположения разъемов, в неудобном/труднодоступном для собранного компьютера месте находятся разъемы D и E, остальные же вполне комфортно распределены по плате около ее краев.
Настройки управления оборотами вентиляторов содержатся в разделе Monitor/Q-Fan Configuration:
Для автоматической регулировки скорости крыльчаток доступны профили Standard, Silent, Turbo и ручной режим, где предоставляются дополнительные настройки.
В дополнительных настройках задаются значения минимальной, промежуточной и максимальной скорости вращения, а также температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
Среди прочих интересных фишек – для управления процессорным кулером есть настройки CPU Fan Step Up/CPU Fan Step Down, при помощи которых можно сгладить процесс увеличения/снижения оборотов вентиляторов. Доступные значения задержек – 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд.

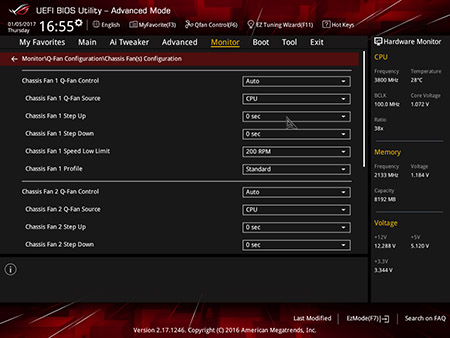

Управление Chassis-вентиляторами вынесено в отдельный подраздел:
реклама
По сравнению с настройками процессорной системы охлаждения ключевая разница заключается в одном – их поведение можно привязать не к температуре процессора, а к показаниям других датчиков на выбор:
При этом можно привязать управление вентилятора к нескольким источникам одновременно:
Такой же перечень настроек присутствует и в подменю Ext. Fan(s) Configuration:
Однако все перечисленные в этом подменю разъемы относятся к дочерней плате, которую еще нужно где-то найти и купить, ибо в заводскую комплектацию она не входит.
К интересным настройкам отнесу и функцию Q-fan Tuning:
Работа данной опции заключается в том, что материнская плата проведет диагностику работы подключенных вентиляторов в различных режимах и скорректирует доступные в BIOS лимиты настроек под конкретные модели. Весьма удобная функция, появившаяся еще во времена Intel Z87 или Z97.
Из дополнительных удобств отмечу, что настройки применяются «на лету», без необходимости перезагрузки системы на промежуточных этапах. Что касается результатов проверки возможностей регулировки, то во всех шести разъемах (включая разъем для подключения помпы) материнская плата смогла в широких пределах управлять скоростью как 3-pin, так и 4-pin вентиляторов. По сути сложно придумать, чего бы еще ей могло бы не хватать. Разве что кучки датчиков и комплектных термопар, но это уже удел версий Sabertooth.
