Обзор и тестирование материнской платы ASUS ROG Strix Z270F Gaming (страница 2)
реклама
Под модули оперативной памяти стандарта DDR4 распаяно четыре слота, которые оборудованы защелками только сверху:
С учетом того, что графический порт расположен на высоте второго слота расширения и с разъемами оперативной памяти по высоте не пересекается – можно было использовать и слоты с защелками с обеих сторон. На мой взгляд, это было бы удобнее.
Производителем заявлены следующие режимы работы DDR4: 2133 / 2400 / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) / 3400 (разгон) / 3466 (разгон) /3600 (разгон) / 3733 (разгон) / 3866 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 933, 1066, 1200, 1333, 1400, 1500, 1600, 1700, 1733, 1800, 1866, 1900, 2000, 2100, 2133, 2200, 2266, 2400, 2500, 2533, 2600, 2666, 2700, 2800, 2900, 2933, 3000, 3066, 3200, 3333, 3466, 3600, 3733, 3866, 4000, 4133, 4266 МГц.
Максимальный объем памяти в 64 Гбайта говорит о поддержке платой планок памяти объемом 16 Гбайт. Для активации режима Dual Channel необходимо устанавливать модули памяти через один, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты 2/4. При использовании одного модуля рекомендуется установить его во второй слот.
реклама

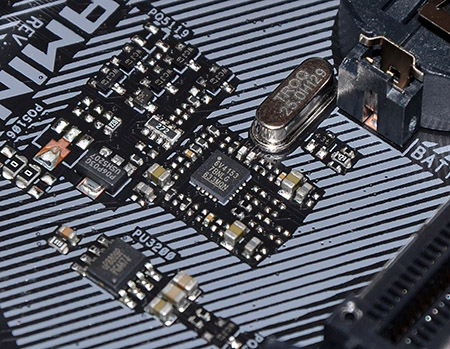

Модель ASUS ROG Strix Z270F Gaming относится к перечню продуктов с поддержкой Pro Clock, то есть для расширения возможностей разгона базовой частоты оснащена дополнительным тактовым генератором:
Собственно, глупо было бы ожидать, что у платы ROG функции разгона могли бы быть ограничены. А если бы были – была б хорошая тема для троллинга.

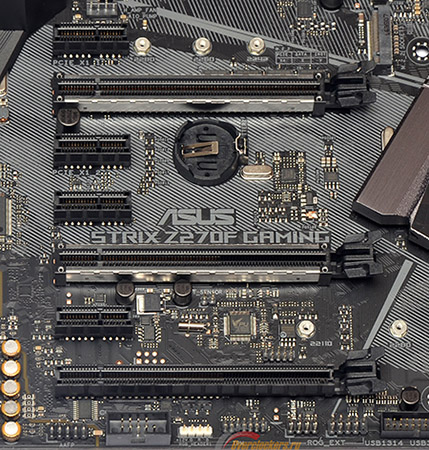

Конфигурация слотов расширения:
Разъемы сверху вниз:
- PCI-E 3.0 X1;
- PCI-E 3.0 X16/8;
- PCI-E 3.0 X1;
- PCI-E 3.0 X1;
- PCI-E 3.0 X8/0;
- PCI-E 3.0 X1;
- PCI-E 3.0 X4.
Подобная конфигурация весьма грамотна, и в таком виде используется на многих системных платах, включая продукцию других производителей.
Верхним/первым слотом расширения является PCI-E X1, а графический порт расположен на высоте второго слота расширения, что позволяет не беспокоиться о совместимости платы с крупными процессорными системами охлаждения. Второй графический порт размещен на достаточном удалении от первого, чтобы собрать Multi-GPU систему из «горячих» видеокарт.
реклама

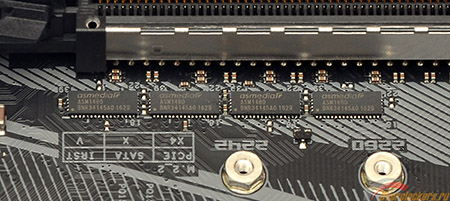

Первые два полноразмерных порта PCI-E берут свое начало от процессора и могут работать по формулам 16+0 и 8+8. Для деления шестнадцати процессорных линий PCI-Express на два слота используется четыре микросхемы-свитча ASMedia ASM1480:
Третий полноразмерный слот берет свое начало от набора системной логики Intel Z270.

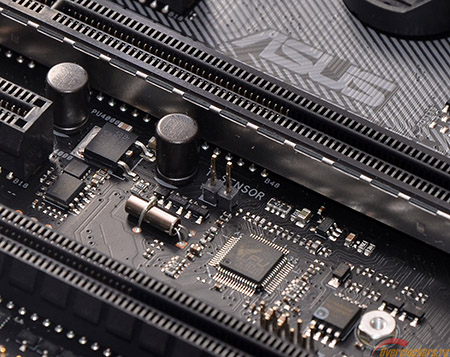

Из интересных особенностей отметим окантовку двух основных графических портов:
Они дополнительно усилены металлическими вставками, повышающими механическую прочность слота, что может быть полезным в случае использования некоторых тяжелых графических ускорителей с монструозными системами охлаждения.

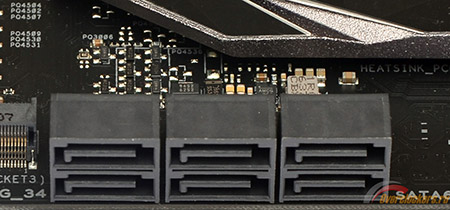

Порты SATA расположились у правого края материнской платы:
Всего в распоряжении ASUS ROG Strix Z270F Gaming шесть портов SATA, все они поддерживают режим работы 6 Гбит/с и реализованы силами набора системной логики Intel Z270, дополнительные контроллеры не применяются.
Согласно инструкции, порт SATA_1 делится ресурсами с разъемом M.2_1 (при использовании SATA Mode), и одновременно может работать либо один интерфейс, либо другой. Спорная информация дана касаемо второго разъема M.2 – для него указано, что при работе в режиме PCI-E X4 будут недоступными порты SATA_5 и SATA_6. Сложно сказать, как эти интерфейсы могут быть связанными между собой, но такова логика производителя.

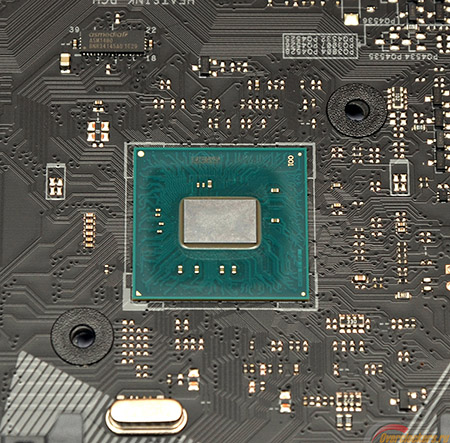

Сам набор системной логики Intel Z270 находится неподалеку:
Рядом с ним размещена микросхема ASM1480, отвечающая за распределение ресурсов. Судя по всему, она ответственна за переключение режимов Х2/Х4 у второго разъема M.2 и отключение портов SATA5/6.

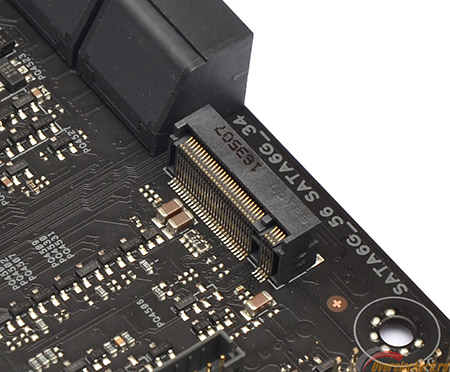

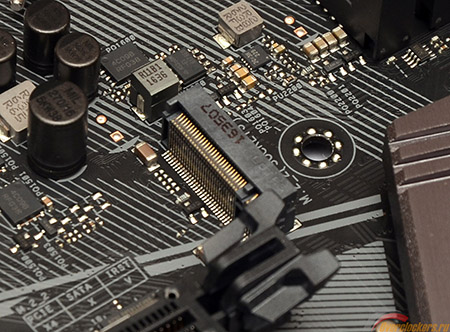

Один из разъемов M.2. распаян сразу под колодкой с портами SATA:
реклама
Данный разъем может работать как в режиме SATA, так и в режиме PCI-Express, поддерживаемый размер накопителей – стандарты 2242, 2260, 2280, 22110.
Место для второго разъема нашлось над верхним графическим портом:
Он, судя по руководству пользователя, режим SATA не поддерживает, только PCI-Express. Поддерживаемый размер накопителей – стандарты 2242, 2260, 2280.

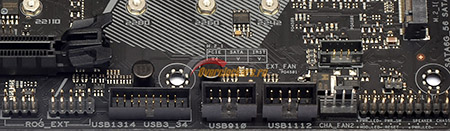

Колодки для подключения корпусных портов USB расположились в нижней части печатной платы, недалеко от нижнего правого угла:
В сумме материнская плата располагает разъемами для подключения двух выносных портов USB 3.0 и еще шести портов USB 2.0 (одна из колодок по совместительству может быть задействована под ROG Extension). Как и в случае с портами SATA, все колодки реализованы без применения сторонних контроллеров, силами набора системной логики.

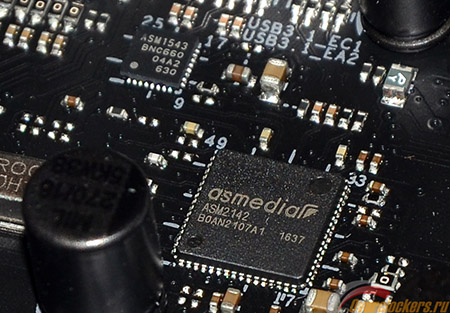

Из дополнительных контроллеров, расширяющих функциональность новинки, можно отметить разве что находящиеся у интерфейсной панели ASMedia ASM2142/ASM1543:
Данные контроллеры отвечают за работу двух портов USB 3.1 (один Type-A и один Type-C), расположенных на интерфейсной панели.
Звуковой тракт находится в левом нижнем углу материнской платы:
Здесь расположен кодек Realtek S1220A, накрытый кожухом с надписью SupremeFX, а также усилитель для наушников на базе микросхемы Texas Instruments R4580I.
В качестве сетевого контроллера используется Intel I219-V:
реклама
