Дизайн и особенности платы

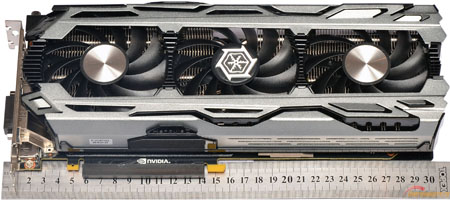

Размеры Inno3D iChill GeForce GTX 1060 X3 поистине громадны:
Даже сложно припомнить, самая ли это крупная карта среди ассортимента GTX 1060 или нет. Вроде самая .
Основной виновник таких больших габаритов – используемая система охлаждения, занимающая три слота расширения и включающая сразу три 95 мм вентилятора. Будем надеяться, что такая система охлаждения себя оправдает и покажет себя при тестировании с лучшей стороны.
реклама
Обратная сторона закрыта прижимной пластиной, что в данном случае можно отнести к разряду необходимости, ибо с такой системой охлаждения повышенные нагрузки на изгиб текстолита неизбежны. Из положительных моментов можно отметить, что на винтах крепления как прижимной пластины, так и основной системы охлаждения отсутствуют гарантийные пломбы, карту можно беспрепятственно разобрать.
Что касается ширины карты, то здесь каких-либо неприятностей возникнуть не должно. Да, карта шире, нежели высота интерфейсной панели, но не на много. Уж если корпус способен вместить «монстра» на 30см, то с такой шириной проблем точно не возникнет.
Питание карты осуществляется через один 8-pin разъем, то есть согласно спецификациям на PCI-E и на разъем дополнительного питания, запас прочности здесь очень большой.
Набор портов на интерфейсной панели идентичен картам эталонного дизайна, это три порта DisplayPort 1.4, один HDMI 2.0b, и один DL-DVI-D. Отмечу, что несмотря на наличие пяти видео-выходов, суммарно видеокарта дает возможность подключить только до четырех дисплеев.
реклама
После снятия основной системы охлаждения, Inno3D iChill GeForce GTX 1060 X3 выглядит следующим образом:
Как и в случае с GTX 1060 Gaming OC, здесь используется PCB от GTX 1080 эталонного дизайна. Собственно, и кучи нераспаянных элементов не стоит бояться, ведь все это также перекочевало с GTX 1080. С учетом того, что аппетиты GTX 1060 несколько ниже, проблем возникнуть не должно. Из отдельных особенностей отмечу, что при снятии системы охлаждения кроме четырех основных винтов в области вокруг графического процессора нужно открутить еще два винта в области преобразователей питания. В то же время четыре винта по второму периметру от графического процессора к креплению основной системы охлаждения отношения не имеют, они держат только рамку, расположенную поверх микросхем памяти.
Что касается прижимной пластины с обратной стороны платы, то помимо «бутерброда» с рамкой вокруг микросхем памяти, и точек крепления с основной системой охлаждения в области преобразователей питания, тремя дополнительными болтами прижимная пластина крепится непосредственно к текстолиту. Один винт находится в верхнем левом углу карты:
Еще два винта расположены по углам правого края PCB:
Итого, после откручивания всех винтов, наконец, можно снять прижимную пластину.
Как видно по фотографии выше, какого-либо участия в охлаждении графического адаптера эта пластина не принимает. Но и без этого у нее тут важная роль: не дать текстолиту погнуться.
