Внутреннее строение
Отсек материнской платы располагается над местом для блока питания. Два крупных отверстия в поддоне, снабженные черными силиконовыми мембранами, предназначены для облегчения прокладки кабелей.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако все они крепятся винтами с накатанной головкой.
Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
реклама

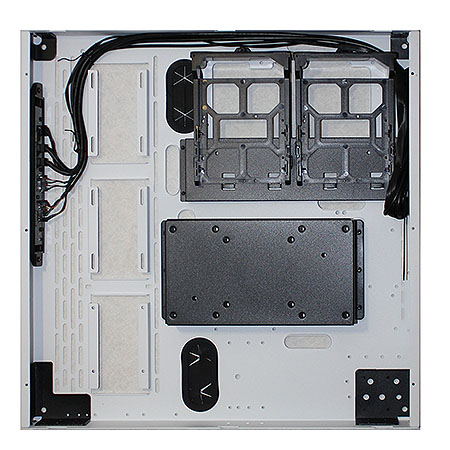

Обратная сторона корпуса в открытом состоянии:
В передней части находятся отсеки для 2.5" накопителей. Внутри основного блока мы видим пару салазок для жестких дисков 3.5" и массивную пластину для крепления корпуса к стене.
В нижней части предусмотрены два стальных элемента черного цвета, усиливающие корпус для надежной установки опор в случае вертикального размещения.

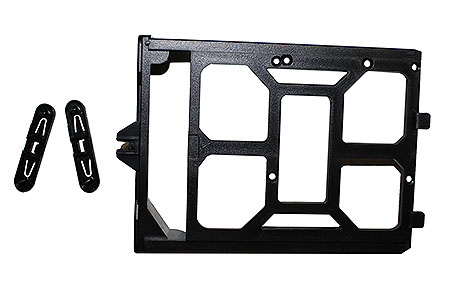

В салазках накопители фиксируются двумя пластиковыми защелками (на снимке – слева). Нужно отметить тот факт, что они снабжены резиновыми демпферами, призванными снизить шум от дисков. В каждые салазки можно установить по одному диску формата 3.5" или 2.5".
Тестовый стенд
В корпусе Thermaltake Core P3 собиралась следующая система:
- Материнская плата: ASUS P5PL2-E;
- Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
- Охлаждение CPU: Scythe Ninja 4;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
- Видеокарта: Gigabyte Radeon RX 480 4 Гбайта;
- Дисковая подсистема:
- HDD Samsung 250 Гбайт;
- Блок питания: Thermaltake TR2 630 Вт.
реклама
Тестовая конфигурация, без сомнения, не самая горячая. Но и с такими компонентами можно составить свое впечатление о корпусе.
Особенности сборки
Согласно спецификациям производителя, корпус может вместить весьма габаритные комплектующие: видеокарту длиной до 280 мм (а в случае отсутствия системы жидкостного охлаждения – до 472 мм), блок питания длиной до 200 мм и процессорный кулер высотой до 180 мм.
Системная плата в Thermaltake Core P3 устанавливается на стандартные шестимиллиметровые стойки, которые заранее в поддон не вкручены. Далее устанавливаем блок питания с помощью двух рамок из комплекта. Также возможна установка БП боком, в случае использования материнской платы форм-фактора mini-ITX.
Затем ставим панель для крепления плат расширения и видеокарту. Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия кабели выводятся за поддон и прекрасно прокладываются к любому компоненту системы.
Салазки с жестким диском занимают свое место в корзине.

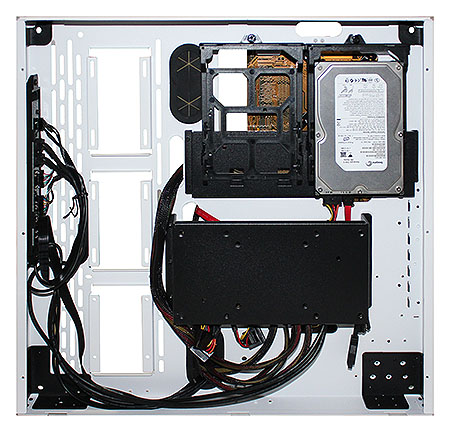

За пластиной крепления VESA можно удобно спрятать неиспользуемые провода.

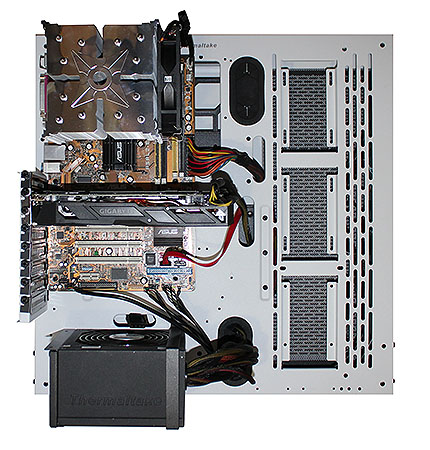

Лицевая сторона в плане укладки кабелей выглядит неплохо.
У нас получился весьма аккуратный открытый стенд, в открытом горизонтальном варианте его можно использовать в бенчмаркинге или на разного рода компьютерных шоу. Думаю, свое место там он обязательно найдет.
И дабы система приобрела законченный вид, следует установить ножки, они крепятся каждая на четыре винтика, затем стальные шпильки и акриловое стекло.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения корпуса
Тестируемый корпус по факту представляет собой открытый стенд, просто аккуратно оформленный. Поэтому говоря о его СО, можно только упомянуть возможность установки 280, 360 или 420 мм радиатора системы жидкостного охлаждения.
реклама

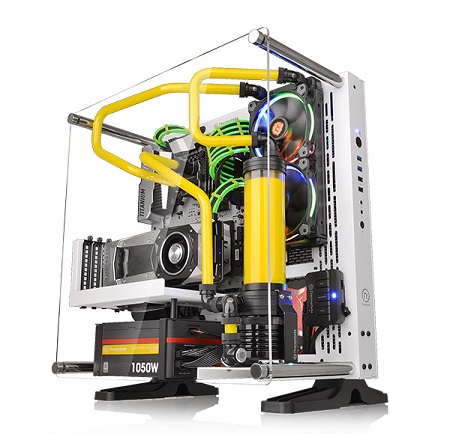

Вариант системы, собранной в Thermaltake Core P3.
