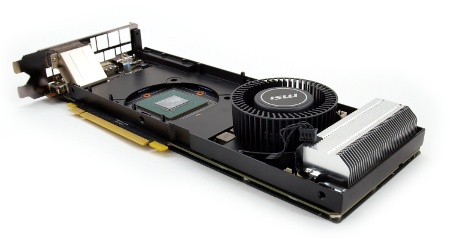

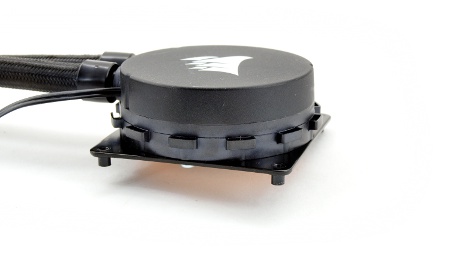

Графические процессоры, используемые в десятой серии GeForce GTX, используют крепление 58 х 58 мм. Для этого разработчики установили на помпу отдельную рамку с указанными размерами, благодаря чему стало возможным применение Corsair H55 с MSI GeForce GTX 1080 Sea Hawk. Энтузиастам стоит взять это на заметку.
В остальном перед нами знакомая жидкостная система охлаждения, появившаяся на свет в далеком 2012 году, находящая новые применения и до сих пор не теряющая актуальности.

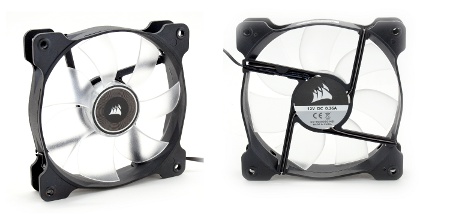

Corsair H55 оснащается одним 120 мм вентилятором с черной рамкой и семью прозрачными лопастями с нерегулируемой подсветкой.
реклама
В качестве вертушки использована модель Corsair Air Series SP120 LED White с маркировкой CO-9050020 и припиской MSI. На роторе есть наклейка с характеристиками: напряжение 12 В, сила тока 0.26 А.
Скорость вращения крыльчатки – до 1600 об/мин, статическое давление – 1.6 мм водяного столба, воздушный поток – 57.24 CFM.

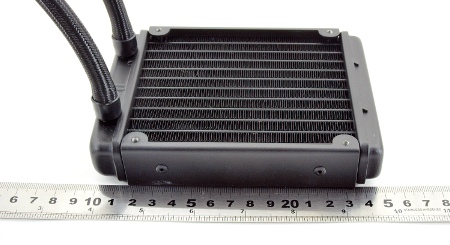

Размеры алюминиевого радиатора стандартны – 152 х 120 х 27 мм, толщина «рабочего тела» – классические в данном случае 17 мм. Он состоит из одиннадцати плоских каналов, между которыми впаяно двенадцать рядов гофрированной ленты.

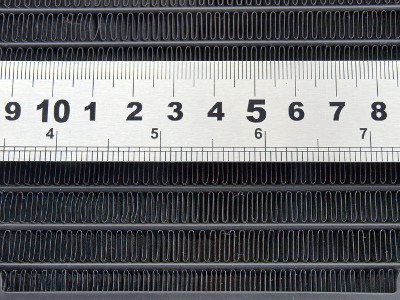

Плотность расположения ребер довольно типична для тонких радиаторов и составляет 20-22 FPI.
реклама

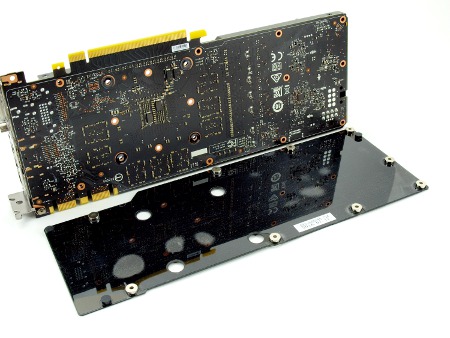

Теперь мы наконец-то подбираемся к «бэкплейту». Практически монолитная пластина без прорезей и желаемых полосок термопрокладок, позволяющих передать тепло от горячих зон печатной платы. Это останется нашим пожеланием будущим версиям линейки Sea Hawk и моделям с крепежными пластинами в целом.
Печатная плата

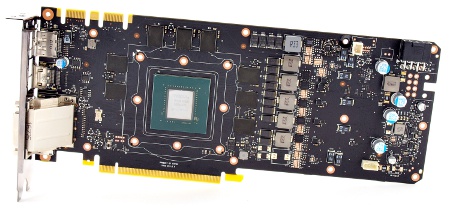

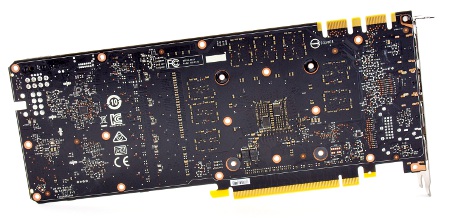

MSI GeForce GTX 1080 Sea Hawk построена на оригинальной печатной плате эталонной модели. Разработчики не стали менять дизайн и распаивать последнюю фазу, питающую графический процессор.
Отметим использование качественной элементной базы, совместимость PCB с полноценными «фулкаверами» и поддержку утилит для разгона.

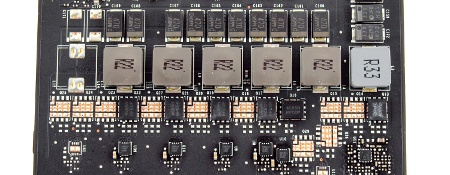

Подсистема питания построена по классической схеме «5+1», где пять фаз отводится на графический процессор и одна – на видеопамять.
В качестве ШИМ-контроллера используется микросхема uP9511P, широко применяющаяся на линейке GeForce GTX 10x0.

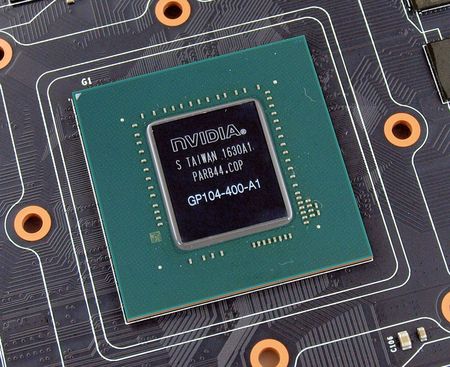

Сердцем героя обзора стал графический процессор GP104-400-A1, произведенный по 16 нм техпроцессу на 30-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
реклама

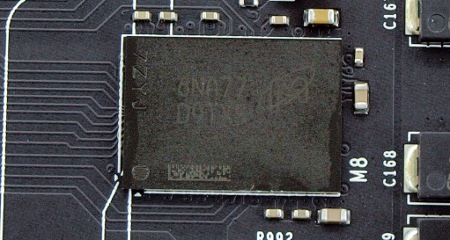

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6NA77 D9TXS.
Тактовая частота микросхем памяти составляет 1251 МГц (эффективная частота – 10 010 МГц).
