Система охлаждения
Если говорить о сложности процесса разбора MSI GeForce GTX 1080 Sea Hawk, то его можно оценить на «троечку»: тугие шланги, сопротивляющиеся перегибу, алюминиевый радиатор, который скользит вслед за видеокартой, и пара десятков винтиков.
Под пластиковым кожухом можно видеть референсную модель GeForce GTX 1080, причем центральную секцию охладителя заменила помпа-водоблок Corsair H55. Но поверьте, ошибкой будет думать, что взята эталонная модель и установлена СЖО компании Corsair: новинка получила значительные доработки и простой заменой здесь не обошлось.

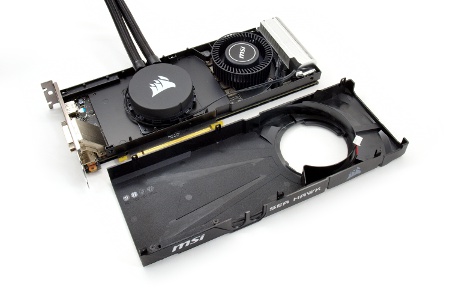

В своем первозданном виде система охлаждения выглядит именно так, как показано на фотографии ниже.
реклама

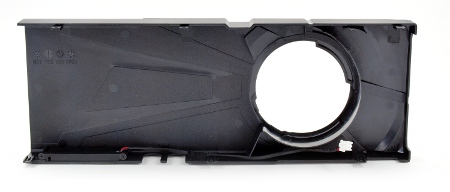

Внимательно рассмотрим декоративный кожух. Сбоку проходит маленький проводок с подсветкой надписи MSI.

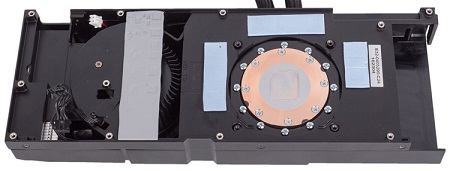

За охлаждение всех элементов и микросхем на печатной плате отвечает отдельная пластина, которая выступает ребром жесткости и крепится к задней панели.
На первый взгляд все напоминает эталонную модель GeForce GTX 1080, но поверхностное сходство обманчиво: изменена конструкция основания, переделано крепление, доработана головная часть у тангенциального вентилятора.

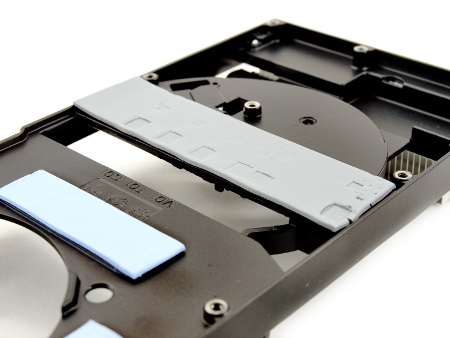

С силовых транзисторов отводит тепло секция, расположенная прямиком под ними. В качестве термоинтерфейса использована серая хрупкая прокладка. Сила и равномерность прижима находятся на среднем уровне.

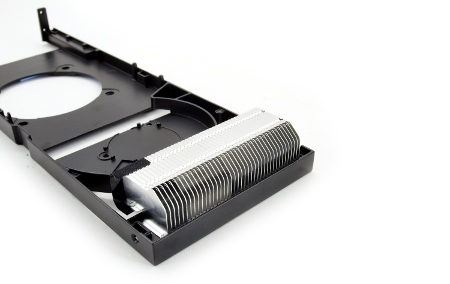

Сюда же перекочевала и часть ребер из передней части GeForce GTX 1080. В вопросе охлаждения они практически не участвуют, поскольку отделены от «турбины» перегородкой.
реклама

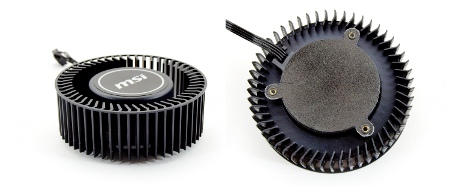

За активную часть охлаждения отвечает тангенциальный вентилятор. Это модель 67 х 67 х 25 мм, более детальные характеристики неизвестны. Нижняя часть ротора заклеена мягким материалом, который предположительно служит для погашения вибрации. Попытка аккуратно отклеить его и посмотреть маркировку вентилятора не увенчалась успехом.
Если судить по показаниям мониторинга, то на MSI GeForce GTX 1080 Sea Hawk скорость вращения крыльчатки составляет 1100 – 3300 об/мин, а в случае модели эталонного дизайна она доходит до 4000 обмин. Возможно, новинке досталась иная «турбина», либо скорость ее вращения ограничена в BIOS.

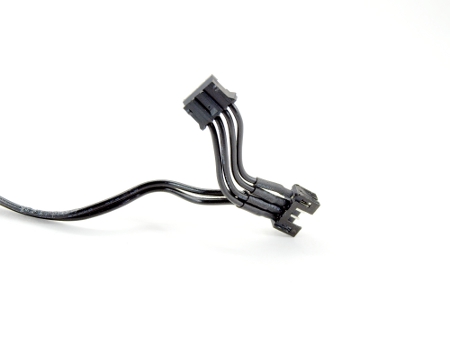

Коннектор получил раздвоенный разъем, в который также подключается питание от помпы. Простой и изящный способ.

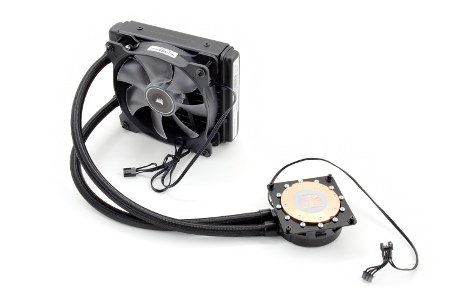

Corsair H55 представляет собой, как это модно сейчас говорить «классическую необслуживаемую СВО». Новинка использует односекционный радиатор, рассчитанный на установку двух вентиляторов 120 мм, однако в комплекте предусмотрена лишь одна вертушка (хотя никто не ограничивает вас от расширения).

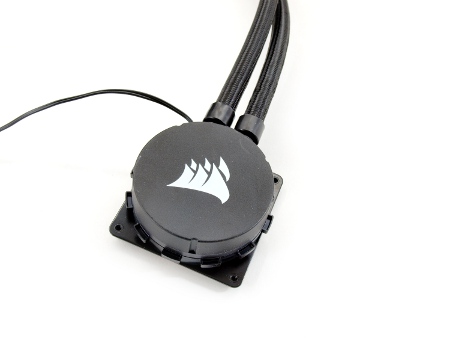

В качестве помпы-водоблока использована привычная «шайба» Asetek, которая неоднократно встречалась нам на других готовых СЖО.
Данный тип систем охлаждения набрал высокую популярность: как это часто бывает, меняются только формы крышки и логотип.

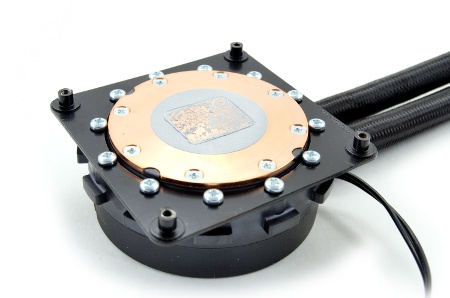

Основание водоблока обработано достаточно качественно с определенной степенью зеркальности. Присутствуют незначительные на ощупь следы шлифовального круга и небольшой горб в центре.
