Обзор и тестирование видеокарты KFA2 GeForce GTX 1080 EXOC: таинственный незнакомец (страница 2)

Система охлаждения

Видеокарта получила массивную систему охлаждения с продуманной конструкцией, благо разработчики использовали наработки прошлых моделей.

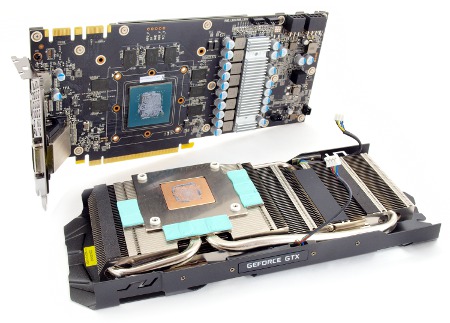

Для демонтажа СО необходимо открутить четыре подпружиненных винта в области графического процессора. Здесь отметим, что один из проводков коротковат, что слегка усложняет разбор.

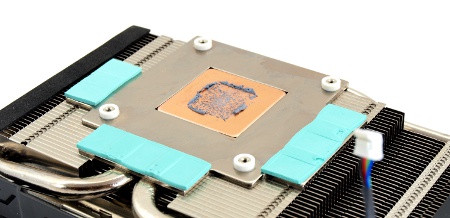

В основании используется медная вставка, контактирующая со всеми четырьмя тепловыми трубками и графическим процессором. В качестве термоинтерфейса взята серая густая паста.

Инженерами применен грамотный метод по использованию алюминиевой вставки, которая охлаждает микросхемы видеопамяти. Пластина пропаяна по всему периметру.

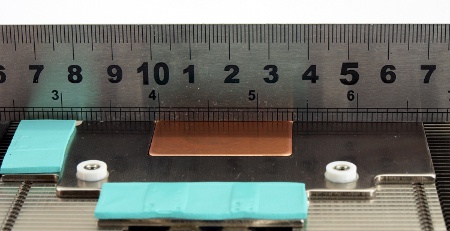

Тест с металлической линейкой не выявил неровностей поверхности или горбов. Присутствует даже полировка до хорошего зеркального состояния.

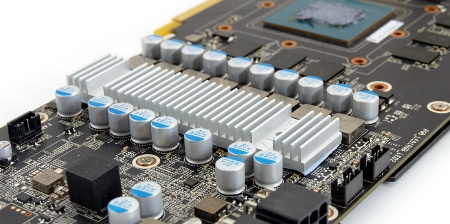

За охлаждение силовых транзисторов отвечает отдельный низкопрофильный радиатор с тонкой салатовой термопрокладкой толщиной 0.5 мм. Крепление вынесено ближе к центру, что обеспечивает сильный и равномерный прижим.

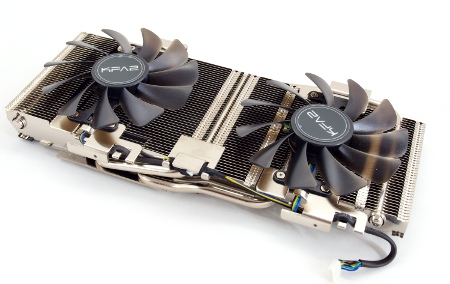

Центральный теплорассеиватель представляет собой односекционный радиатор, набранный из 41 алюминиевой никелированной пластины. Они пронизаны четырьмя тепловыми трубками, две из которых получили диаметр 8 мм, две – 6 мм. При внимательном изучении конструкции был отмечены малозаметные следы припоя.

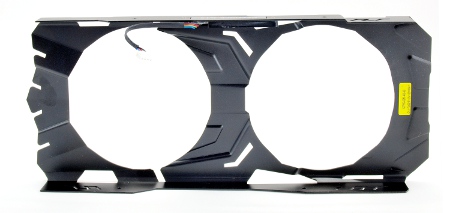

Вентиляторы крепятся к охладителю с помощью множественных зажимов, что повышает сложность их снятия. Однако сам металлический кожух легко поддается демонтажу.

Он был бы практически ничем не примечателен, если бы не маленькая зона подсветки надписи «GeForce GTX».

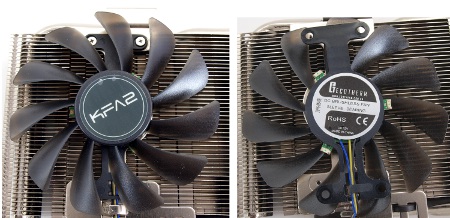

За активное охлаждение отвечают две модели с размером крыльчатки 95 мм. Они изготовлены компанией Ecotherm, дополнительная информация неизвестна: не указано ни наименование модели, ни уровень потребляемого тока.

Данные вертушки способны работать в диапазоне 0-2400 об/мин, оставаясь очень тихими до 1200 об/мин и тихими – до 1550 об/мин.

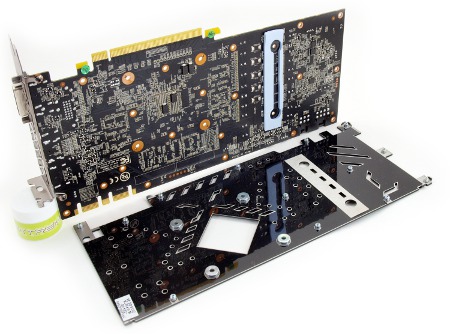

Последний элемент системы охлаждения заслуживает отдельного внимания. На видеокарте установлена опорная пластина с множественными креплениями, что повышает ее жесткость, и прорезями, увеличивающими конвекционные возможности.

Удивительное открытие обнаруживается и при взгляде на термопрокладку: разработчики не поленились сделать ровную прорезь, которая открывает доступ к свежему воздуху.

Печатная плата

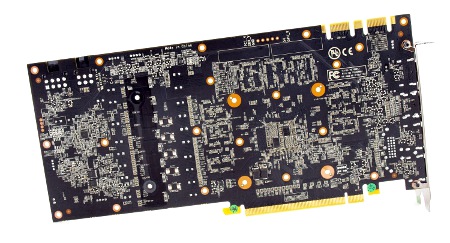

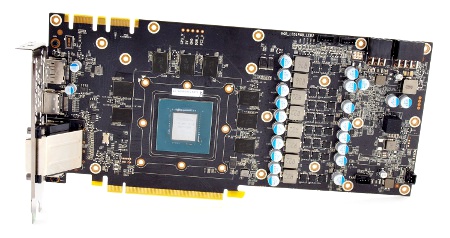

Модель KFA2 GeForce GTX 1080 EXOC построена на оригинальной печатной плате черного цвета.

Разработчики увеличили ширину PCB для установки элементов усиленной подсистемы питания в один ряд, а также обеспечения дополнительной функциональности.

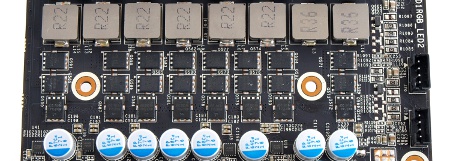

Подсистема питания построена по схеме «6+2», где шесть фаз отводится на графический процессор и две – на видеопамять.

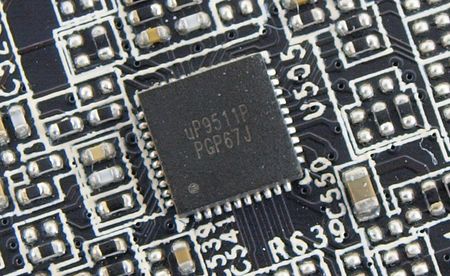

В качестве ШИМ-контроллера используется микросхема uP9511P, широко применяющаяся в линейке GeForce GTX 10x0.

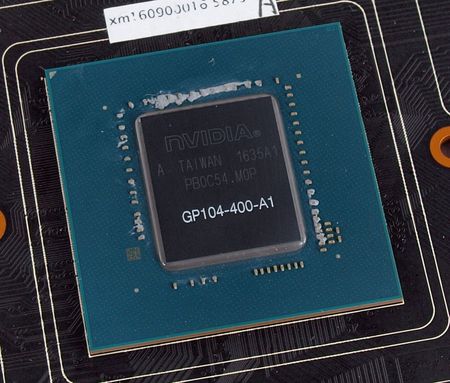

Сердцем героя обзора стал графический процессор GP104-400-A1, произведенный по 16 нм техпроцессу на 35-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6PA77 D9TXS. Тактовая частота микросхем памяти составляет 1251 МГц (эффективная частота – 10010 МГц).

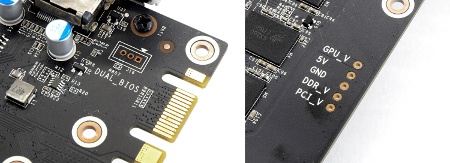

Стоит отметить, что на печатной плате предусмотрены точки замера напряжений, что будет полезно энтузиастам при экстремальном разгоне, и нераспаянный коннектор для переключателя второй микросхемы BIOS.

Возможно, в скором времени разработчики выпустят обновленную модель.
