Тестовый стенд
Тестирование видеокарты EVGA GeForce GTX 1070 SC Gaming ACX 3.0 проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia WHQL ForceWare 372.70;
- Вспомогательные утилиты:
- GPU-Z v. 1.11.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.3.0 Beta 14;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 14.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Стандартные частоты и разгон

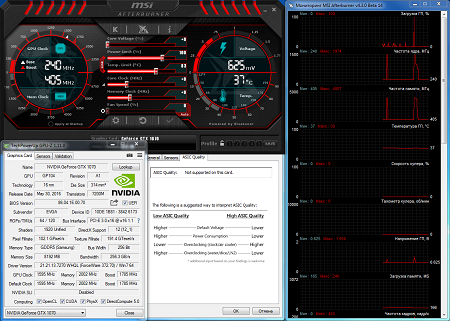

Как и подобает модели из серии SuperClocked, видеокарта EVGA может похвастать неплохим заводским разгоном графического ядра. Его частота поднята с 1506 МГц до 1595 МГц, в режиме Boost возрастает с 1683 МГц до 1785 МГц, а в играх достигает 1974 МГц. Частота видеопамяти не тронута, она функционирует при 2002 МГц.
В простое вентиляторы системы охлаждения останавливаются, температура графического процессора держится на отметке 37°C.

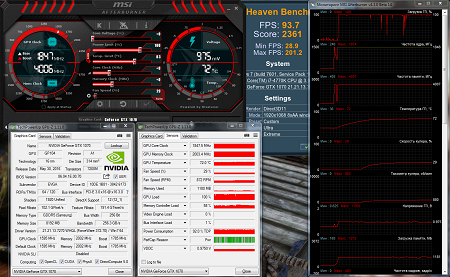

В качестве нагрузочного теста выступает один прогон бенчмарка Heaven Benchmark 4.0 с максимальными настройками графики. Вначале частота ядра составляет 1974 МГц при напряжении 1.05 В, но через несколько минут опускается до 1848 МГц при 0.975 В.
Температура GPU держится на планке 72°C, зоны подсистемы питания – 95°C. Крыльчатки СО работают очень тихо при 880 об/мин, что составляет 29% от максимальных. Ограничением для частоты видеоядра выступает заложенный тепловой пакет.

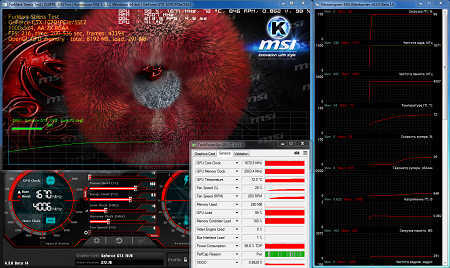

Эффективность системы охлаждения отлично демонстрируется в стресс-тесте MSI Kombustor. После трех минут температура стабилизируется на отметке 72°C при 850 об/мин, температура ядра и зоны VRM составляют 72°C и 104°C. Частота опускается до 1670 МГц при напряжении 0.862 В. Не самые лучшие результаты при бесшумной работе кулера.

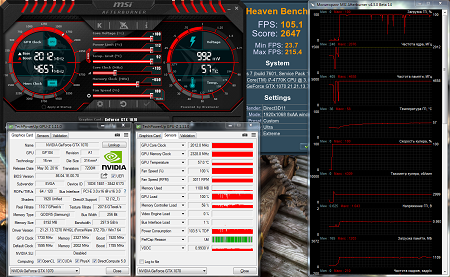

Выставление параметра PowerLimit в максимальное положение и оборотов вентиляторов на 100% позволило разогнать видеокарту, повысив частоту ядра и памяти соответственно на 135 МГц и 325 МГц.
В процентном соотношении разгон составил 8% и 16% относительно штатных частот модели EVGA GeForce GTX 1070 SC Gaming. В тесте частота ядра держится на уровне 2012-2076 МГц.
реклама
Исследование потенциала системы охлаждения
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Основное достоинство кулера ACX 3.0 – тишина и эффективность, благо разработчики склонили баланс весов в пользу левой чаши. Без вреда для акустического комфорта можно повысить скорость вращения крыльчаток до 1300 об/мин и наслаждаться низкими температурами.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Заключение
Как и предшественницы, модель EVGA GeForce GTX 1070 SC Gaming является одним из представителей класса сбалансированных решений, основанных на базе графического процессора GP104.
И это действительно так – видеокарта EVGA оптимально настроена по многим параметрам и обеспечивает не только хорошую производительность, но и эффективную и тихую работу. Что касается разгона, то его возможность предусмотрена, пусть и в определенных рамках: далее следует нагрев зоны VRM и снижение частот.
Как следствие, по итогам обзора EVGA GeForce GTX 1070 SC Gaming можно назвать золотой серединой для геймеров, которую стоит рекомендовать к приобретению. Склонить выбор в ее пользу могут и богатый комплект поставки, и гарантия в три года.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту EVGA GeForce GTX 1070 SC Gaming ACX 3.0;
- А также лично donnerjack.
