Система охлаждения
Система охлаждения EVGA GeForce GTX 1070 SC Gaming крепится четырьмя подпружиненными винтами. Сложности при демонтаже кулера возникают из-за двух очень коротких проводков, идущих от вентиляторов и зон подсветки.
В качестве термоинтерфейса использована серая паста. Несмотря на подсохшее состояние, при ее замене на Gelid GC-Extreme температура графического процессора не изменилась.

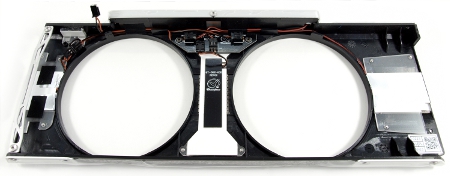

Под кожухом отчетливо становятся видны элементы подсветки и укладка кабелей. Отдельная плата регулирует каждую конкретную зону.
реклама

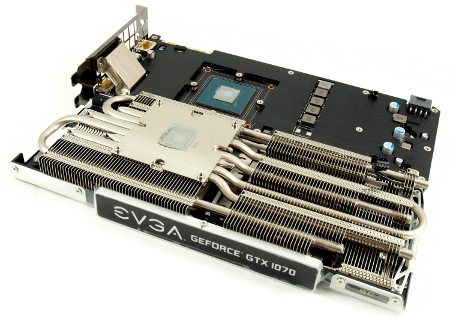

Радиатор представляет собой двухсекционный теплорассеиватель, набранный из множества алюминиевых никелированных пластин сложной формы.
Ребра пронизывают пять тепловых трубок диаметром 6 мм каждая. Они выполнены в интересной конфигурации: две – U-образные, три – I-образные. В основании напаяна алюминиевая вставка.
Вентиляторы с интересной формой лопастей представлены компанией Power Logic, модель PLA09215B12H. Характеристики: напряжение 12 В, потребляемый ток – 0.55 А.
Данные версии работают в диапазоне 0-3000 об/мин, оставаясь бесшумными до 900 об/мин и тихими до 1500 об/мин. На роторе красуется первая буква имени производителя.
реклама

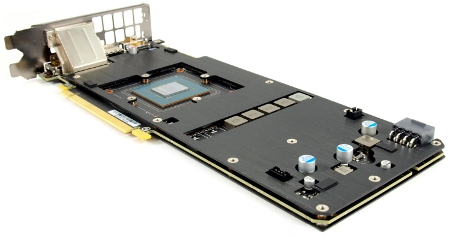

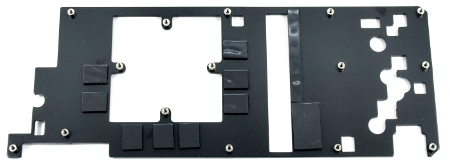

За отвод тепла от микросхем памяти и силовых транзисторов отвечает единая металлическая пластина, выступающая в роли плоского радиатора. Отсутствие оребрения сказывается на эффективности такого решения, проблему решает большая площадь рассеивания.
В качестве термоинтерфейса использованы черные прокладки. Характерные свойства: отсутствие отпечатков и разъедание надписей на чипах VMemory. Прижим плотный.

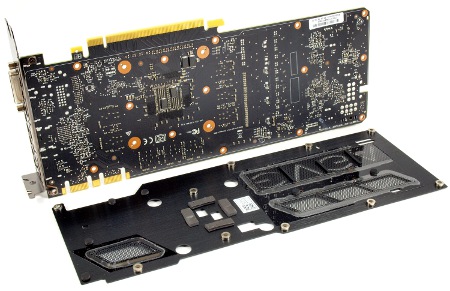

Опорная пластина защищает печатную плату от прогиба и посторонних элементов при эксплуатации. Она не контактирует с зоной VRM, а лишь с участком графического процессора, и во время работы остается горячей.
Печатная плата

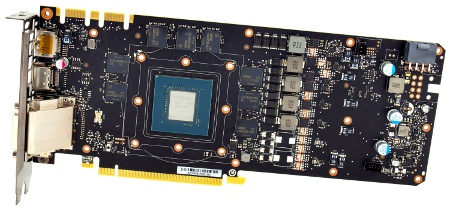

Видеокарта EVGA GeForce GTX 1070 SC Gaming построена на оригинальной печатной плате черного цвета. Разработчики использовали эталонную PCB, рекомендованную Nvidia. Длина составляет 267 мм, ширина – 111 мм.

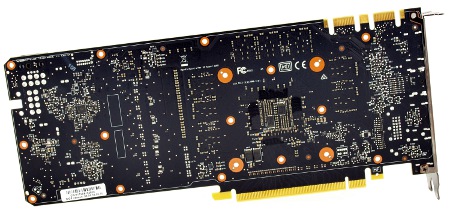

На противоположной стороне печатной платы находится наклейка с версией BIOS.

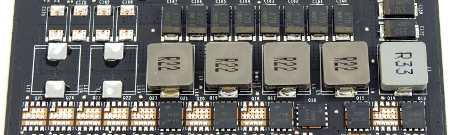

Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять.

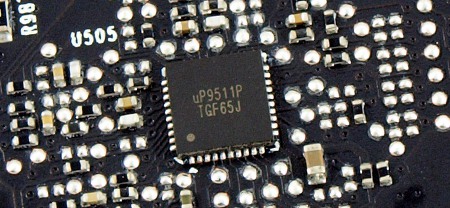

В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
реклама

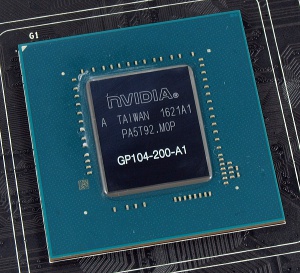

Сердцем героя обзора стал графический процессор GP104-200-A1, произведенный по 16 нм техпроцессу на 21-й неделе 2016 года. Он включает 1920 шейдеров, 64 блока растеризации и 120 текстурных блоков.

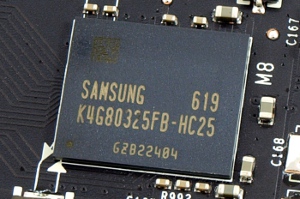

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Samsung с маркировкой K4G80325FB.
Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
