Изучение разгонного потенциала Pentium MMX
№1, Intel Pentium MMX 166 МГц [SL27H] 41 неделя 1997 г.

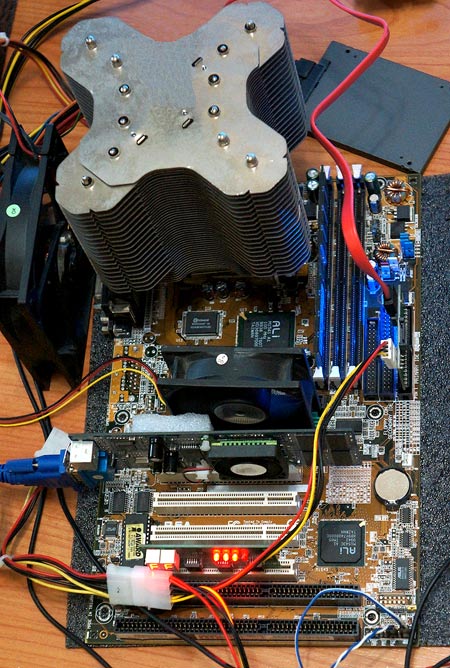

Данный процессор я первым установил в ASUS P5A, задав ему стандартное напряжение равное 2.8 вольтам. По мере увеличения частоты FSB я подобрался к значению 100 МГц х 2,5 = 250 МГц. Я даже был немного удивлен и не ожидал такого результата, затем установив FSB = 105 МГц я получил 263 МГц. Процессор при этом был полностью стабильным и прошел успешно все тесты. Любые следующие увеличения частоты процессора 95 МГц х3 = 285 МГц, либо 110 МГц х2.5 = 275 МГц ни давали никакого результата. Затем последовало увеличение напряжения сначала до 3.0В, затем 3.2В и 3.3В На увеличение напряжения процессор не откликался. Стало быть предел достигнут. Итоговые 263 МГц при стандартном напряжении или +58% к рабочей частоте, это очень хороший результат для самого младшего в линейке CPU. Тестовый стенд выглядел таким образом.
Как видно, выбранная система охлаждения не лимитирует разгон на воздухе.
реклама
№2, Intel Pentium MMX 200 МГц [SL26J] 18 неделя 1997 г.
Данный CPU произведен раньше чем предыдущий, посмотрим на что он способен. Я сразу установил FSB 105 МГц и множитель х2.5 что дало итоговые 263 МГц на стандартном напряжении. Процессор также как и предыдущий был полностью стабилен. Дальнейшее увеличение напряжения ни к чему не привело, процедура POST пройдена не была.
№3, Intel Pentium MMX 200 МГц [SL27J] 21 неделя 1997 г.
У третьего экземпляра более свежий xA3 степпинг, чем у предыдущего xB1, даст ли это какой-либо результат? Обычно приято считать, что с увеличением степпинга разгонный потенциал CPU растет, но только не в этот раз. 3-й экземпляр полностью повторил результат двух предыдущих.
№4, Intel Pentium MMX 200 МГц [SL27J] 30 неделя 1997 г.
Четвертый экземпляр отказался стартовать на 263 МГц при стандартном напряжении, но был полностью стабилен на 250 МГц (100 х2.5). Увеличение напряжения не принесло положительных результатов. Итого 250 МГц (100 х2.5) при 2.8 вольтах.
№5, Intel Pentium MMX 233 МГц [SL27S] 18 неделя 1998 г.
Пятый экземпляр выпущен намного позже всех предыдущих MMX. Если линейка Intel Pentium MMX 200 МГц содержала четыре степпинга и SL26J и SL27J были первым и вторым соответственно, то SL27S это представитель встраиваемых или «Embedded» CPU и является единственным в своем роде с одним SPEC кодом. Я ожидал сюрприз, но его не случилось, предел 263 МГц при стандартном напряжении. Увеличение напряжения не давало положительного результата.
реклама
№6, Intel Pentium MMX 233 МГц [SL27S] 24 неделя 1998 г
Увы, чуда и тут не произошло. Процессор заработал на уже привычных 263 МГц, но пару раз тест Super Pi выдал ошибку, стало быть для 263 МГц нужно чуть больше напряжения, 2.9 вольта исправили ситуацию.
Итак, можно сделать промежуточные выводы. Из шести разных экземпляров, четыре достигших 263 МГц при дефолтном напряжении можно назвать удачными. Забегая вперед скажу, что из них я выбрал экземпляр № 5 для экстремального разгона, так как он имеет шанс выше остальных разогнаться дальше под воздействием отрицательных температур. Более свежий SPEC, принадлежность к последнему в линейке CPU и самая «свежая» дата производства должны положительным образом сказаться на разгонном потенциале.
Записав все результаты, меня не покидала мысль, что разгон всех CPU во что-то уперся. Метод исключения указывал на материнскую плату. И тогда было решено проверить все на абсолютно другой материнской плате AOpen AX59 Pro (чипсет VIA Apollo MVP3).
Разгон на AOpen AX59 Pro в корне отличается от ASUS P5A. Нет, все те же перемычки присутствуют и все значения выставляются именно через них, но если на ASUS P5A что-то не идет, то наблюдается черный экран и застывший POST, то на AOpen AX59 Pro все иначе. AOpen AX59 Pro дает возможность проходить POST полностью нестабильному CPU, я даже удивился когда экземпляр №1 при значении FSB = 112МГц и множителе х2.5 (итоговая частота 280 МГц) при напряжении 2.9 вольта проскакал весь POST и дошел до загрузки ОС где намертво завис. Или же при FSB = 124 МГц и множителя х2.5 (итоговая частота 310 МГц) при напряжении 3.4 вольта показал аналогичный результат. Такого поведения ASUS P5A не давала, если стабильности не было, то и загрузки тоже.
Перебрав все CPU, я выяснил что экземпляр № 5 при напряжении 3.0 вольта уверенно чувствует себя на частоте 280 МГц (FSB 112 МГц х2.5) при воздушном охлаждении. Дальнейшее увеличение напряжения к полной стабильности CPU не приводило. Соответственно вывод напрашивается сам собою, разгон по FSB лучше получается у AOpen AX59 Pro на чипсете «VIA Apollo MVP3». Предел стабильной частоты на воздухе равен 280МГц. Настало время экстремального разгона!
Экстремальный разгон лучшего Pentium MMX
Лучшим на воздухе у меня оказался экземпляр № 5 - Intel Pentium MMX 233 МГц [SL27S] дата выпуска 18 неделя 1998 года. Пора придать транзисторам CPU свойства сверхпроводимости, охладив процессор до отрицательных температур. Оставался вопрос, какую материнскую плату для этого выбрать? Теперь же эксперимент упирался чисто в мое свободное время. Один тест такого CPU длится усреднено 10 минут, чтобы прогнать все тесты на отобранных цпу и выявить лучшего у меня ушла неделя. Логичным решением был выбор в пользу AOpen AX59 Pro, но как же без любимой мною ASUS P5A? Морозить так обе!

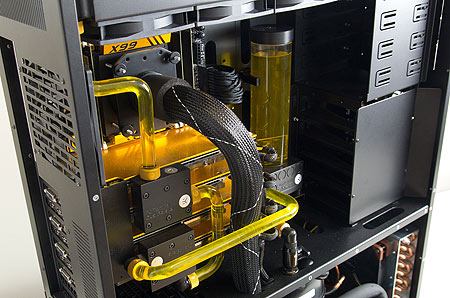

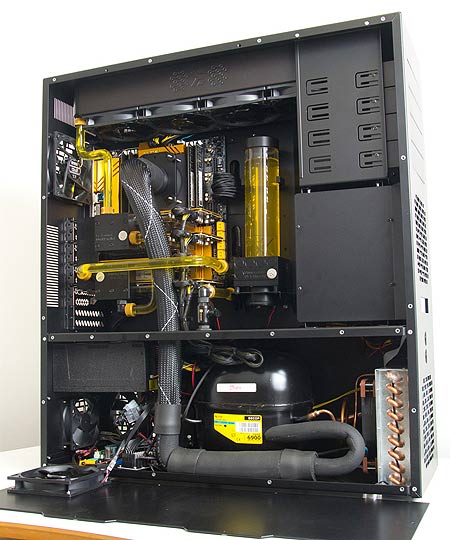

В этот раз для охлаждения CPU я использую Phase Change систему или по народному «фреонку». Выбор обусловлен тем, что при таком мизерном TDP загонять процессор и плату в глубокий минус далеко за сотню Цельсиев при использовании LN2 смысла я не вижу, хватит и -30-40С. Многие думают что «фреонка» это что-то из ряда вон выходящего, не пригодное для использования дома. Использовать как раз можно, ниже фото такого доказательства.
Красиво, не правда ли? Кого заинтересовали данные системы, могут сходить по данной ссылке для приобретения. Моя «фреонка» далека от такого внешнего вида, но морозит не хуже.
