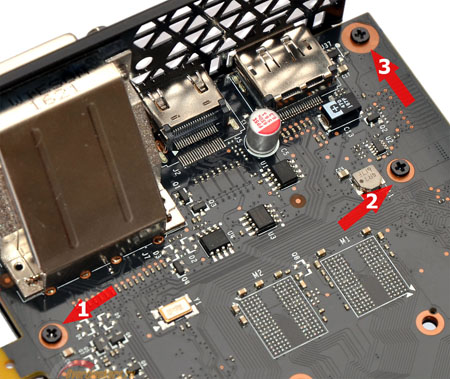

Для того чтобы разобрать видеокарту полностью, необходимо снять прижимную пластину. Она, помимо винтов с обратной стороны печатной платы, закреплена частью винтов с лицевой стороны. Три находятся недалеко от интерфейсной панели:

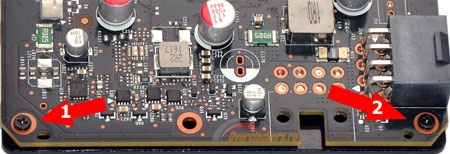

А еще два удерживают прижимную пластину у противоположного края платы:
И после откручивания всех винтов прижимную пластину можно снять, больше ее ничего не держит.
реклама
Ничего примечательного с обратной стороны платы нет, разве что сюда выведен ШИМ-контроллер преобразователя питания графического процессора.

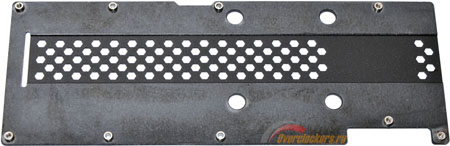

Сама прижимная пластина:
За исключением точек крепления пластина с видеокартой не контактирует и в ее охлаждении участия не принимает.

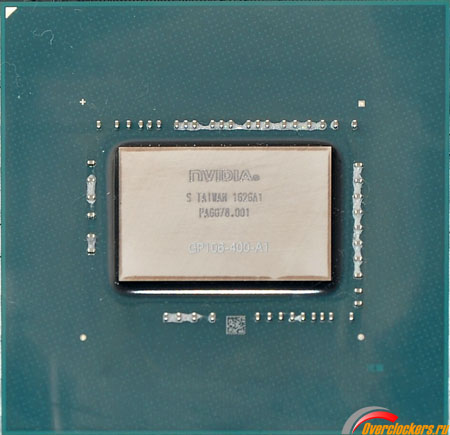

Используемый графический процессор – GP106.
реклама
Судя по маркировке, он был произведен на 26-й неделе, то есть в конце июня / начале июля этого года.
6 Гбайт видеопамяти набраны при помощи шести микросхем Samsung K4G80325FB-HC25 :
Если верить отзывам, то данные микросхемы памяти должны отличаться неплохим потенциалом для разгона.

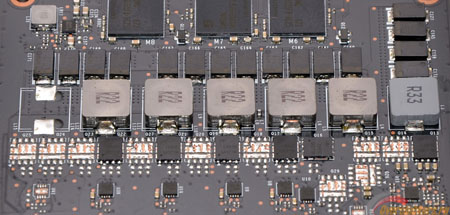

Преобразователь питания графического процессора пятифазный, преобразователь питания памяти однофазный:
В каждом случае в качестве транзисторов используется продукция Fairchild/ON Semiconductor, а конкретно – FDS6930B, по одному на каждую фазу.
В качестве ШИМ-контроллера в преобразователе питания графического процессора применен восьмифазный uP9511P производства uPI Semiconductor, расположенный с обратной стороны печатной платы:
Контроллер преобразователя питания памяти промаркирован как 7J=3E, судя по характеру маркировки – что-то из ассортимента Richtek, однако найти какой-либо информации о нем не удалось.

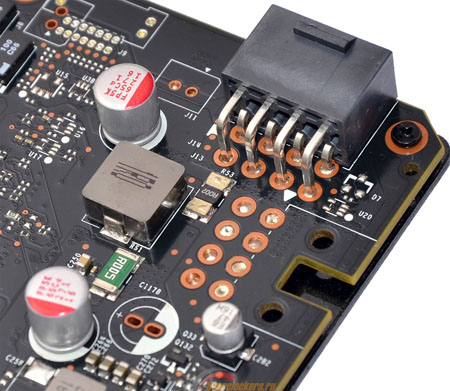

Реализация мониторинга энергопотребления и управления питанием видеокарты выглядит стандартной, и неоднократно встречалась на решениях Nvidia предыдущих поколений. За мониторинг героя обзора отвечает расположенный у разъема питания 8 pin шунт, подключенный к микросхеме Ti INA3221:
Способы аппаратного обхода такого рода защит существовали еще во времена видеокарт GeForce GTX 680/GTX 780 .
Система охлаждения

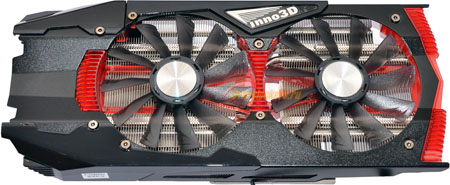

Система охлаждения Inno3D GeForce GTX 1060 Gaming OC представляет собой единую конструкцию:
реклама

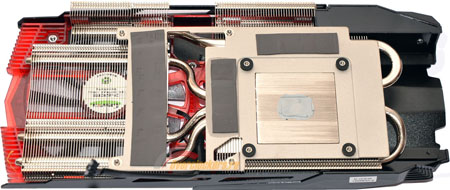

Радиатор равномерно «пронизан» четырьмя тепловыми трубками, что должно обеспечить равномерное распределение тепла. Кроме того, ребра теплорассеивателя не только рассевают тепло, перенесенное тепловыми трубками, но и получили контакт с основанием кулера, как в области графического процессора, так и в области преобразователей питания.
Из положительных качеств системы охлаждения отметим, что она отводит тепло от всех греющихся элементов печатной платы: и от графического процессора, и от микросхем памяти, и от преобразователей питания.
Отпечаток термопасты ровный, следы на термопрокладках говорят о том, что кулер прилегает к видеокарте равномерно, за что следует сказать спасибо производителю, использующему дополнительную прижимную пластину. Да и крепление конструкции СО на восемь точек, а не на четыре, можно отметить как плюс.

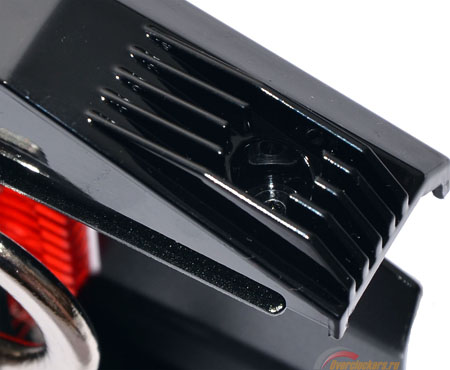

Для того чтобы лучше понять строение кулера, снимем с него внешний кожух. Помимо очевидных восьми винтов, крепящих его с лицевой стороны, присутствует один винт в углублении на торце.

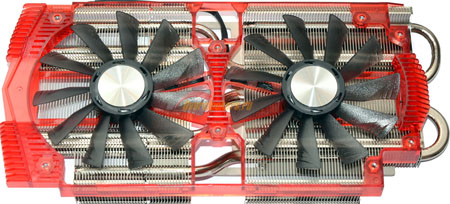

После того, как все винты будут откручены, кожух легко снимается:

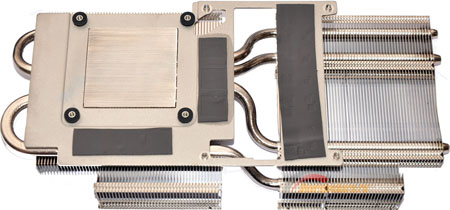

Рамка с вентиляторами какими-либо винтами не располагает, и крепится просто зацепом за края радиатора. Взглянем на «голый» радиатор:

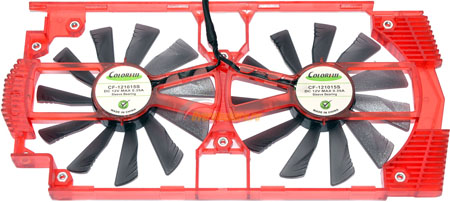

Рамка с вентиляторами:
Примененные модели – Colorful CF-121015S, диаметр крыльчатки – 95 мм.
