Еще одна кнопка находится в правом верхнем углу. Там же можно обнаружить коннектор для подключения помпы необслуживаемой СВО.

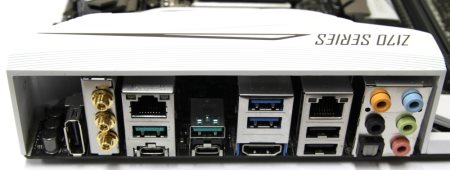

На задней панели расположились следующие интерфейсы.
- Два разъема USB 3.1 Type-A;
- Два разъема USB 3.1 Type-С;
- Два разъема USB 3.0;
- Два разъема USB 2.0 (один с поддержкой Key Express);
- Один видеовыход HDMI;
- Один видеовыход Display Port;
- Два гигабитных сетевых разъема RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Три вывода для антенн беспроводного модуля.

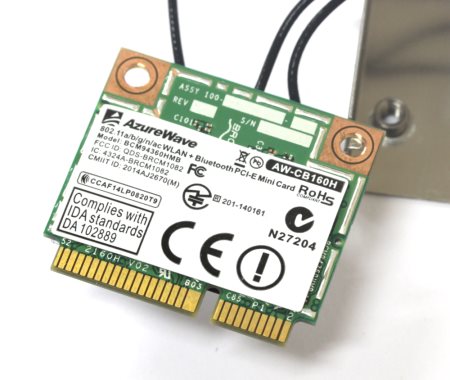

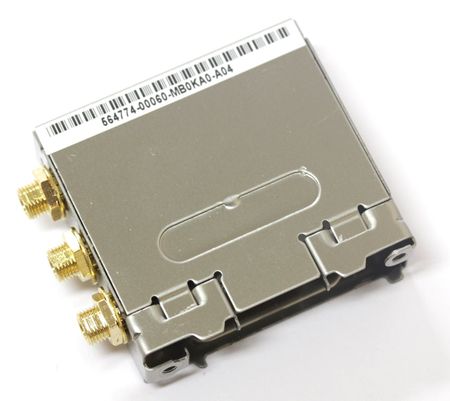

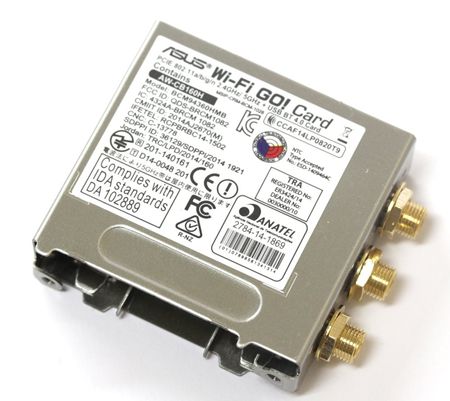

Беспроводной модуль устанавливается в интерфейс mini PCI-e и крепится с обратной стороны двумя винтами.
реклама
Мы уже видели материнские платы, где для установки подобных карт используются слоты M.2, но здесь мы видим у адаптера три антенны, что должно лучше отразиться на качестве приема сигнала.
Еще мы могли видеть в комплекте к материнской плате два устройства: ASUS NFC Express 2 и ASUS Wireless Charger. Как следует из названия, первое позволяет работать с различными устройствами по технологии ближней бесконтактной связи NFC, а второе представляет собой беспроводную зарядку.
Сейчас подобными устройствами уже сложно кого-то удивить и некоторые пользователи уже достаточно активно пользуются двумя этими современными техническими решениями. Посмотрим сначала на модуль беспроводной зарядки.
реклама

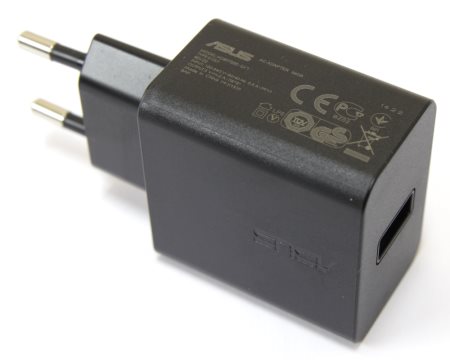

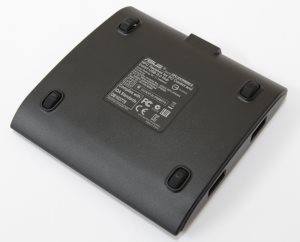

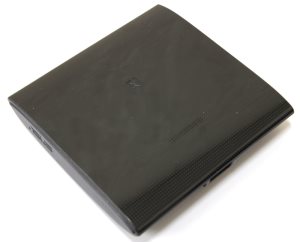

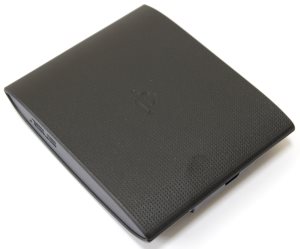

С виду это ничем не примечательная коробочка с одним индикатором и разъемом microUSB. Снизу мы можем видеть резиновые ножки для того, чтобы устройство хорошо стояло на ровной поверхности. Данный модуль предлагается использовать вместе с адаптером питания на 5В, 2А, который поставляется в комплекте вместе с соединительным кабелем.
Почему нельзя заряжаться напрямую от USB порта с материнской платы? Это возможно, но порт даже стандарта USB 3.1 обеспечивает меньшую силу тока, а значит и заряд будет идти дольше.

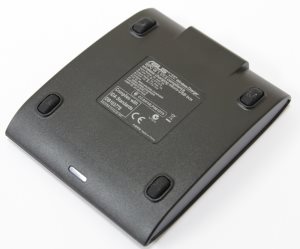

Модуль ASUS NFC Express 2 внешне похож на обычный USB хаб на два порта USB 3.0, поскольку они действительно здесь присутствуют.

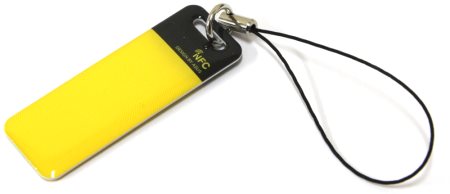

Однако на самом деле Это устройство еще поддерживает технологию NFC. В комплект также входит соединительный кабель и одна метка NFC.
Что с ее помощью можно делать? Например, осуществлять вход в операционную систему или запускать несколько приложений при ее поднесении к этому блоку. Однако в первую очередь данный модуль рассчитан на использование совместно с планшетами и смартфонами, которые поддерживают данную технологию. Кстати этот комплект распространяется и отдельно и более подробно о нем можно почитать на сайте производителя.

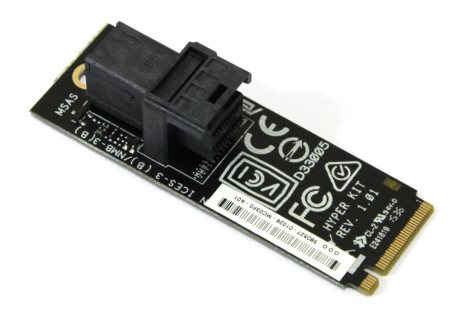

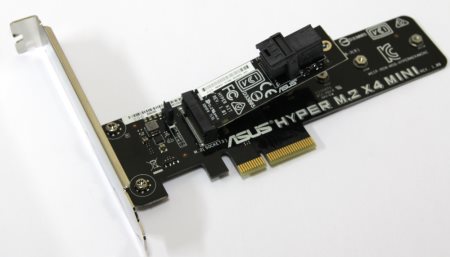

Кроме этого следует вспомнить про набор Hyper Kit, который состоит из специальной карточки PCI-e x4 с портом M.2 и адаптером-переходником с M.2 на U.2.
Таким образом при наличии на самой плате еще одного порта M.2 и спаренного с ним U.2, можно организовать RAID массив.
Технические характеристики ASUS Z170-Premium
Поддерживаемые процессоры | Intel Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
Системная шина, частота | DMI 3.0 (8 ГТ/с) |
Системная логика | Intel Z170 |
Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 3866 / 4000 (разгон)) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 1 - PCI-e x16 Gen3 (x4); 4 – PCIe x1 Gen2 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6 x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 2 x SATA Express порт – Intel 170; 2 x SATA 6.0 Гбит/с порта – ASMedia ASM1061; 1 x M.2 порт – 1x PCI-e x4 Gen3; 1x U.2 порт – 1 x PCI-e x4 Gen3 (те же, что и у M.2) |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1 х Intel I219V; 1 х Intel I211AT |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 4 x USB 2.0 (Intel Z170) |
USB 3.0 | 4 + 2 x USB 3.0 (Intel Z170) |
USB 3.1 | 4 x USB 3.1 (1 x ASMedia ASM1142; 1 x Intel DSL6540) |
Системный мониторинг | Nuvoton NCT6793D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 4x USB 3.1; 2х USB 3.0; 2х USB 2.0; 2x RJ45; 1x HDMI; 1x Display Port; 5x 3,5 мм Jack; 1х Optical S/PDIF Out; 3x ANT |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
реклама
На новом поколении материнских плат графическая оболочка BIOS претерпела небольшие изменения. Что касается функциональных возможностей, то они не изменились. Работать по-прежнему комфортно и просто. Все меню интуитивно понятно и разгон осуществляется очень просто.
Еще одной ключевой особенностью стало дальнейшее развитие технологии ASUS EZ Flash. Теперь встроено уже третье поколение данной утилиты, в которой появилась возможность загружать обновленную версию BIOS непосредственно через интернет.
