Дизайн и особенности платы
Это полноразмерная материнская плата формата ATX и ее размеры составляют 305 х 244 мм.
Внешне плата очень похожа на ASUS Z170-Deluxe, но отличия, конечно же, есть. Прежде всего сходство наблюдается в оформлении.
реклама

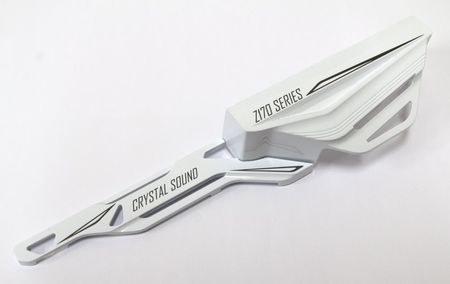

Это объясняется наличием белого декоративного пластикового элемента, который закрывает левую сторону материнской платы, включая заднюю панель.

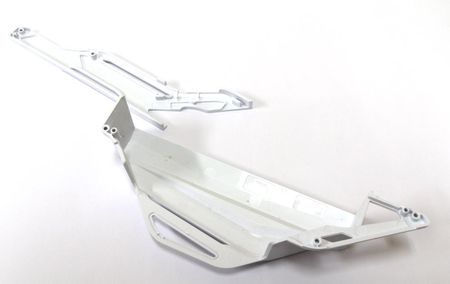

Она крепится с обратной стороны при помощи нескольких небольших винтов. При желании ее можно снять, но монтажу она никак не мешает, поскольку в ней предусмотрены отверстия в тех местах, где плата крепится винтами к корпусу.

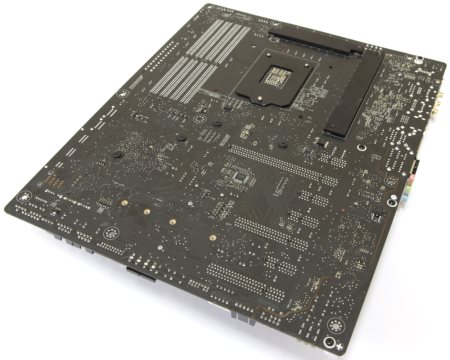

Материнская плата получилась очень напичканной различными дополнительными контроллерами, поэтому часть элементов можно обнаружить с обратной стороны, Здесь же хорошо заметна полоса разграничения звукового кодека и светодиоды для ее подсветки.

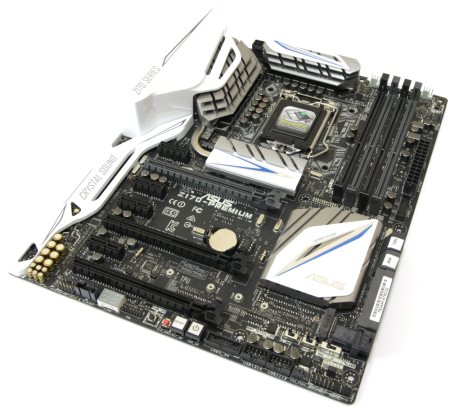

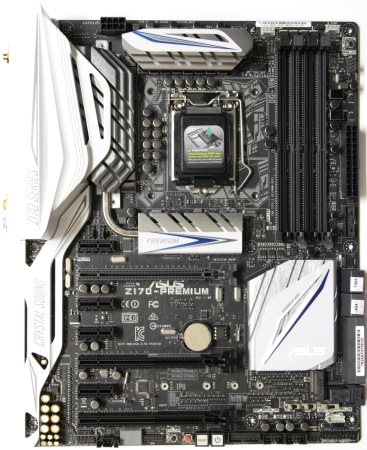

Качество изготовления находится традиционно на высоком уровне. Сверху плата смотрится необычно и привлекательно во многом благодаря этому пластиковому кожуху.
реклама

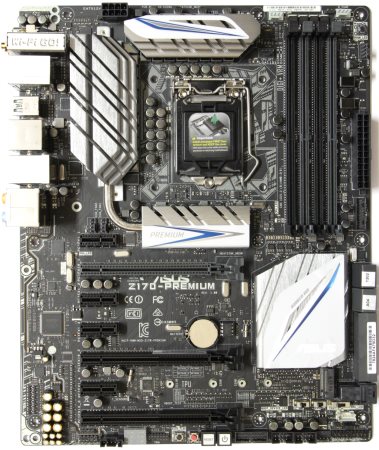

Согласитесь, без него она сразу смотрится как-то просто.

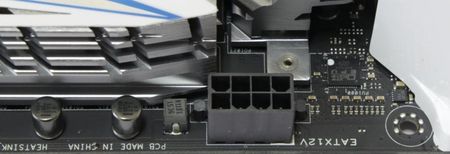

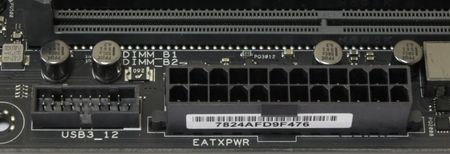

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.

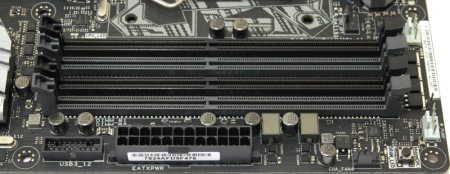

Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного и серого цветов.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 3866 / 4000 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Традиционно для активации двухканального режима необходимо установить модули в разъемы одного цвета.

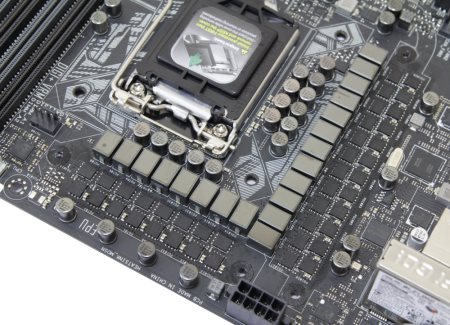

Питание процессора выполнено по 20-ти фазной схеме, как и на ASUS Z170-Deluxe.

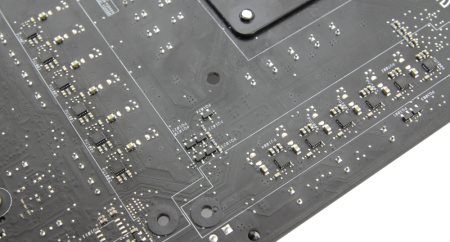

Разумеется, они точно также получены путем удвоения. Действительно с обратной стороны можно обнаружить удвоители и двухканальные драйверы.

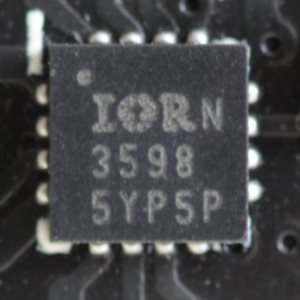

Они представлены чипами International Rectifier IR3598.
реклама

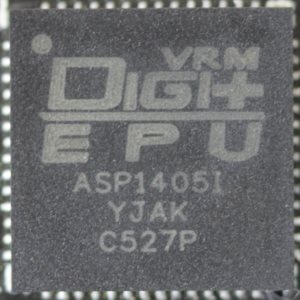

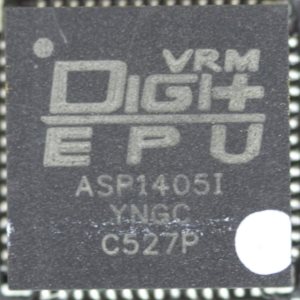

В качестве основного ШИМ-контроллера здесь используются две микросхемы с маркировкой DIGI+ EPU ASP1405I.

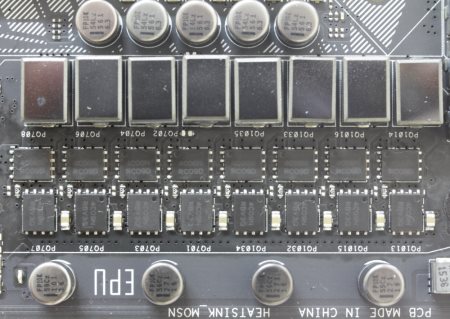

Конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах, а транзисторы типа Low Rds(on).
Последние накрыты двумя радиаторами. Верхний независим от бокового, а тот в свою очередь соединяется тепловой трубкой с еще одним, который находится посередине платы. Почему нельзя было объединить их все вместе? Ответ знают только инженеры ASUS, но они безмолвствуют.
