Обзор и тестирование материнской платы ASUS Z170-Premium (страница 3)

Верхний радиатор изготовлен из алюминиевого сплава и покрыт каким-то лаком. Лак не совсем бесцветный, он сохраняет рельеф и структуру металла, но придает стальной оттенок. Сверху находится белая декоративная пластинка.

В качестве термоинтерфейса используется терморезинка темно-серого цвета. Крепление данного радиатора осуществляется жестко при помощи двух винтов и специальной пластины.

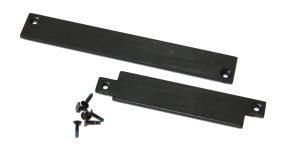

Хорошо видно, что их две. Та, что покороче, помогает держаться верхнему радиатору, а та, что подлиннее - боковому. Они изготовлены из алюминиевого сплава и окрашены в черный цвет.

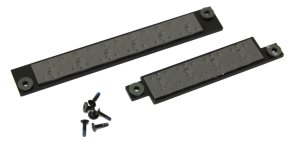

В качестве термоинтерфейса снова используется темно-серая терморезинка толщиной около 1 мм. Помимо всего прочего они позволяют отводить тепло не только от драйверов, но и непосредственно от печатной платы, поскольку резинка контактирует даже с ней.

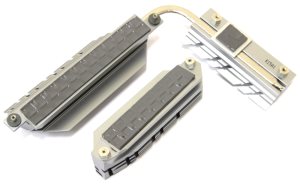

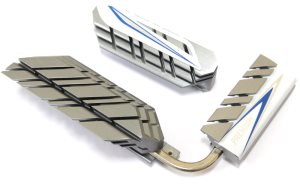

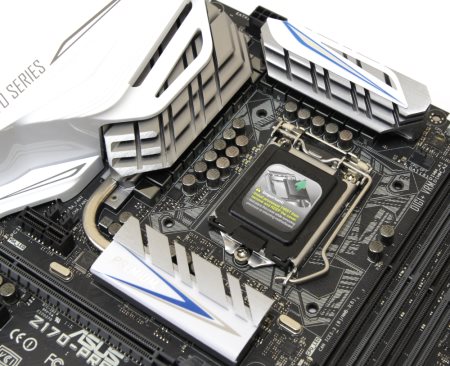

Как уже отмечалось, боковой радиатор соединяется тепловой трубкой с еще одним.

Вместе они образуют единую конструкцию для отведения тепла. Оба изготовлены из алюминиевого сплава и также окрашены, как и верхний. Кроме того, их объединяет медная никелированная тепловая трубка диаметром 6 мм, которая проходит по основанию обоих радиаторов. Боковой крепится точно также как и верхний, а средний просто двумя винтами к печатной плате.

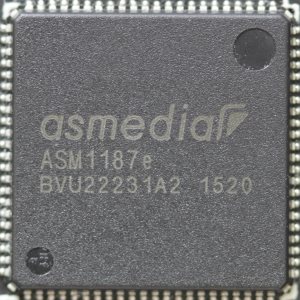

Обычно под средним радиатором ничего не бывает, но здесь присутствует микросхема ASMedia ASM1187e, которая является свитчем линий PCI-e и вместо одной обеспечивает целых семь.

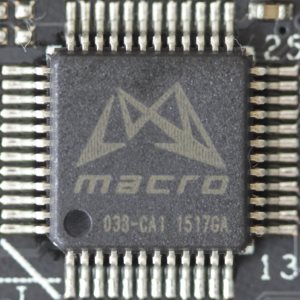

Куда расходится все это хозяйство - неизвестно, а пока примечаем неподалеку контроллер с надписью MACRO, который обеспечивает работу технологии Key Express.

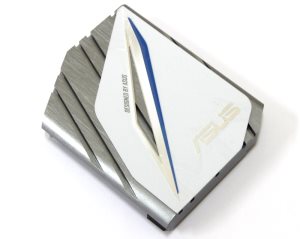

Еще один радиатор отводит тепло от чипсета Intel Z170. Он также изготовлен из алюминиевого цвета и окрашен в стальной цвет лаком, однако сверху он закрыт белой пластинкой с логотипом производителя.

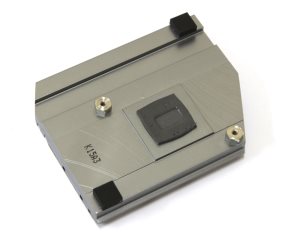

Крепление также осуществляется при помощи двух винтов жестко. А как же кристалл, не раскрошится ли он? Нет, поскольку в качестве термоинтерфейса снова можно обнаружить точно такую же терморезинку.

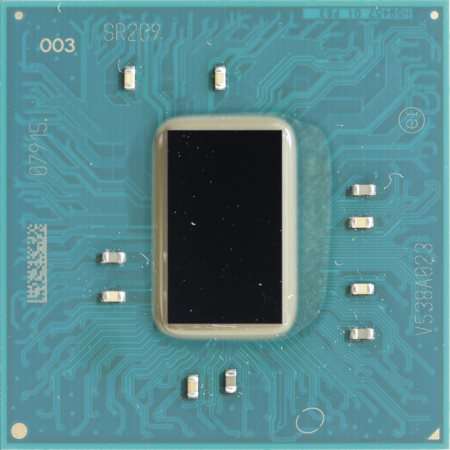

Как мы с вами уже знаем, под радиатором находится группа светодиодов, которые обеспечивают 256 цветов и оттенков и могут работать в различных режимах. А еще там находится чипсет - Intel Z170.

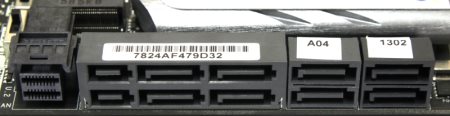

Он поддерживает шесть портов SATA 3. Здесь же мы их можем видеть целых восемь. Четыре из них образуют два порта SATA Express. Кроме этого выведен разъем U.2, который обеспечивает скорость передачи данных до 32 Гбит/с.

Логично предположить ,что здесь где-то поблизости затерялся дополнительный контроллер. Он представлен микросхемой ASMedia ASM1061.

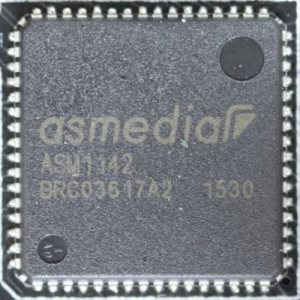

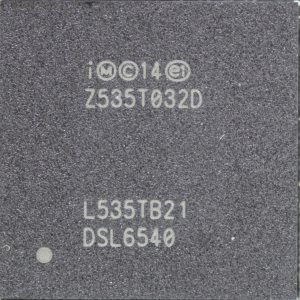

Кроме этого логический чип обеспечивает до десяти портов USB 3.0 и четыре USB 2.0. Этого производителю платы показалось мало, и он решил еще обеспечить поддержку более современных интерфейсов USB 3.1, которые находятся на задней панели. Они обеспечиваются двумя контроллерами: ASMedia ASM1142 и Intel DSL6540.

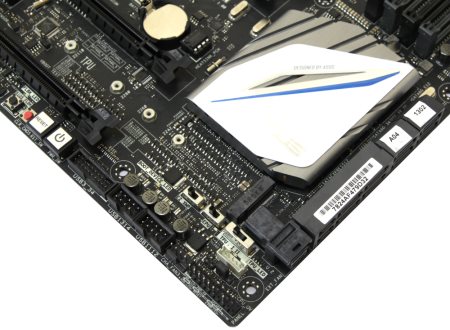

В правом нижнем углу расположен разъем для подключения кнопок и индикаторов корпуса. Кстати, теперь он выглядит немного иначе.

Немного выше, расположены переключатели XMP, TPU и EPU, которые активизируют одноименные функции. Над ними распаян разъем M.2 x4 Gen3.

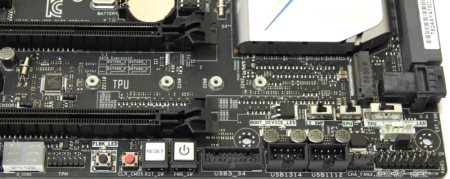

Левее по нижнему краю разместились две колодки USB 2.0 и одна USB 3.0. Ближе к центру в самом низу платы можно обнаружить несколько кнопок.

Среди них находятся Power, Reset, ClrCMOS и BIOS Flashback. Последняя активизирует одноименную функцию. Рядом расположен разъем для установки TPM модуля и сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.

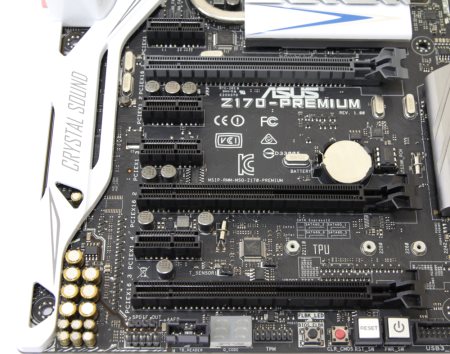

На плате расположено семь слотов расширения: четыре PCI-e x1 и три PCI-e x16.

Как вы могли уже наблюдать на схеме, все разъемы PCI-e x1 представлены линиями второго поколения. Поддерживаются мультиграфические технологии как SLI, так и CrossFire. Первый и второй слот PCI-e x16 делят между собой линии, выделяемые процессором. Оставшийся разъем обеспечивает чипсет. Отчасти поэтому возможно объединение двух накопителей M.2 в RAID массив.

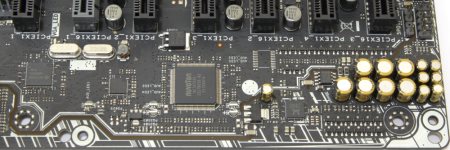

В левом нижнем углу находится звуковой кодек. Теперь он называется Crystal Sound 3, но представлен старым знакомым кодеком Realtek ALC1150. Изменилась только его обвязка.

Рядом распаяны специальные аудио конденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на печатной плате отдельно.

Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении находятся светодиоды подсветки, которые выделяют ее на работающем устройстве.

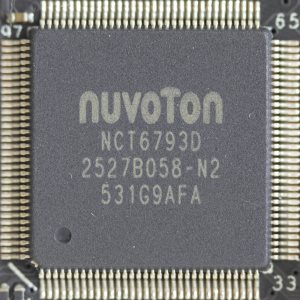

Рядом со звуковым кодеком распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6793D.

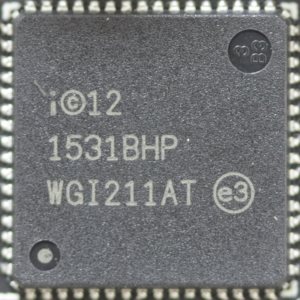

Под разъемами задней панели распаяны микросхемы гигабитных сетевых контроллеров Intel I219V и Intel I211AT.
