Система охлаждения

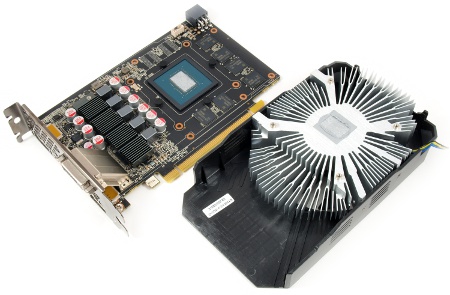

Система охлаждения Zotac GeForce GTX 1060 Mini проста и не относится к именитым сериям. Да и в сегменте с компактными видеокартами отметилась лишь компания ASUS, представившая кулер DirectCU Mini.
реклама

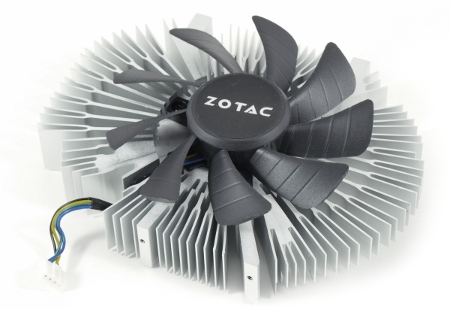

В качестве теплорассеивателя применена обычная алюминиевая болванка с расходящимися в разные стороны ребрами. Радиатор такого рода дешев в изготовлении и обладает одним достоинством: при обдуве вентилятором потоки воздуха продувают все элементы и микросхемы на печатной плате, что важно с учетом плотности компоновки.

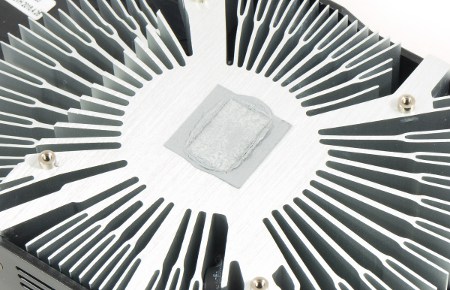

Основание ровное, обработано мелкой фрезой, но не до совершенства. В качестве термоинтерфейса используется серая термопаста с мелкими вкраплениями.

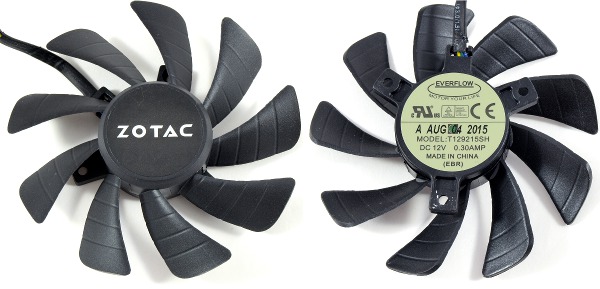

За активную часть отвечает один вентилятор типоразмера 90 мм. На практике его размеры меньше, диаметр крыльчатки составляет 85 мм. Модель T129215SH производства Everflow способна работать в диапазоне 1300 – 3000 об/мин. Характеристики 12 В и 0.3 А.

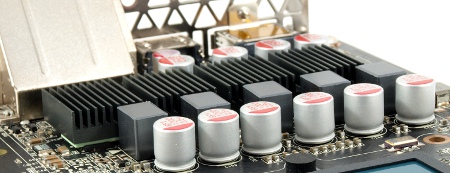

За отвод тепла от подсистемы питания отвечает низкопрофильный радиатор с продольным расположением ребер. Высота его сопоставима с размерами дросселей, чтобы не мешать основному радиатору. Прижим средний, в центре присутствует что-то вроде горба, и с центральными транзисторами контакт хуже.
реклама
Печатная плата

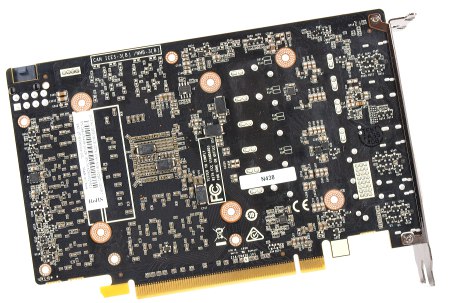

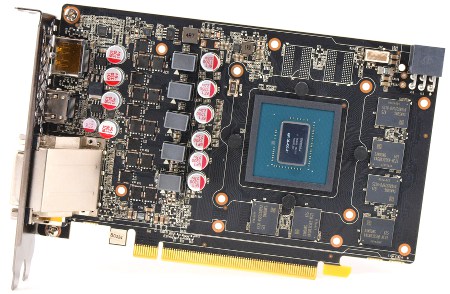

Инженерами представлена оригинальная печатная плата черного цвета, у которой мало общего с моделями прошлых лет.
Применена качественная элементная база и плотная компоновка, чтобы поместиться на PCB длиной 174 мм.

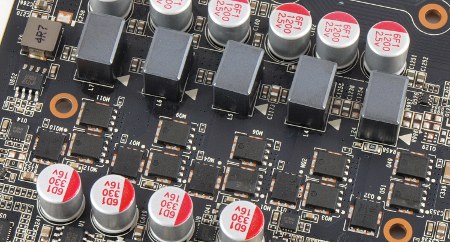

Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Сердцем героя обзора стал GPU GP106, произведенный по 16 нм техпроцессу на 27-й неделе 2016 года. Он включает 1280 шейдеров, 48 блоков растеризации и 80 текстурных блоков.

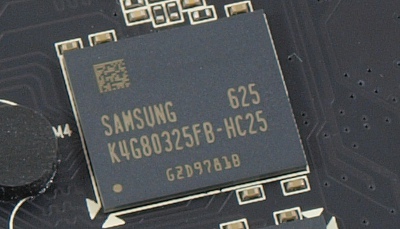

Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung, маркировка K4G80325FB-HC25.
Их тактовая частота составляет 2000 МГц (эффективная частота – 8000 МГц).
