Тестовый стенд
Тестирование видеокарты Zotac GeForce GTX 1060 Mini проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia WHQL ForceWare 368.81;
- Вспомогательные утилиты:
- GPU-Z v. 1.9.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.3.0 Beta 4;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 4.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 27 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Модель Zotac GeForce GTX 1060 Mini функционирует на базовых частотах эталонной версии – 1506 МГц и 2000 МГц для ядра и памяти соответственно. Подобные характеристики не случайны, ведь новинка обладает скромным запасом по охлаждению, и вмешиваться в этот хрупкий баланс себе дороже.

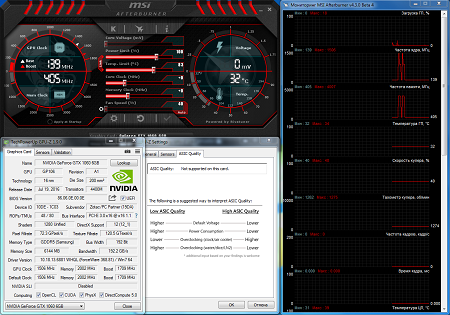

В режиме простоя видеокарта сбрасывает частоты до 139/202 МГц при напряжении 0.625 В. В отличие от старших моделей, вентилятор здесь не выключается в 2D и работает при 1300 об/мин, создавая очень низкий уровень шума и удерживая температуру графического процессора на отметке 32-33°C.

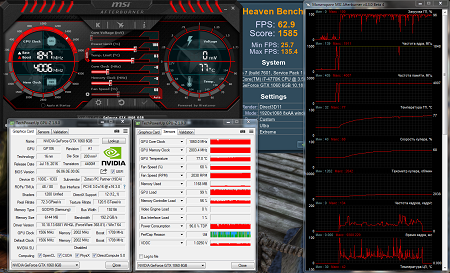

В играх и бенчмарках все грустнее за счет маленького радиатора. После нескольких итераций теста Heaven Benchmark 4.0 температура GPU достигает 77°C, а система охлаждения работает при 68% от своей максимальной мощности, что на практике соответствует 2050 об/мин.
Нельзя сказать, что вентилятор громкий, однако уровень шума все же возрастает, хоть он и ниже среднего. Примечательно, что прошлая версия, Zotac GeForce GTX 960 Mini, при схожих характеристиках работала громче: оптимизация выпуска вертушек или удачность конкретного экземпляра?

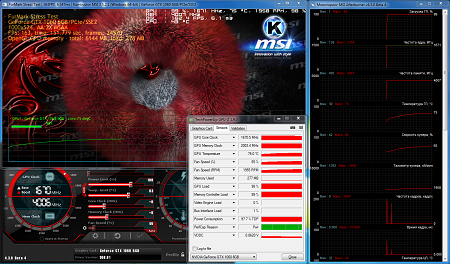

Стойкость кулера проверяется серьезной нагрузкой, которую обеспечивают стресс-тесты вроде MSI Kombustor. Для новой архитектуры Pascal все уже знакомо: абсолютно те же полученные данные, но сильно пониженное напряжение и частота ядра.
Видеокарта Zotac с трудом, но справляется с поставленной задачей, хотя в более глухом и компактном корпусе результаты могут быть печальнее.
реклама

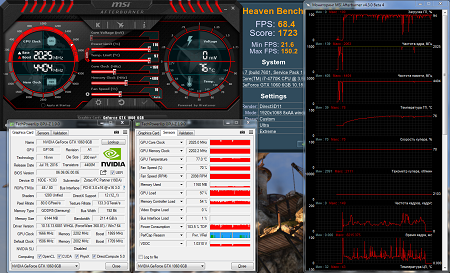

А на что можно рассчитывать в случае ручного разгона? Итоговый зачет: частота ядра – 1666 МГц, Boost – 1868 МГц, видеопамять – 2200 МГц.
Модель Zotac GeForce GTX 1060 Mini не подвела своих сестер и смогла покорить планку в 2 ГГц, но ставить на новинке рекорды с родной системой охлаждения вряд ли получится.

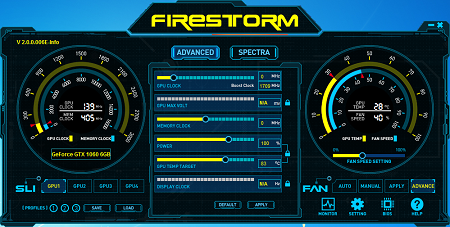

Добавим, что компания Zotac взялась за дизайн своих продуктов: изменения коснулись официального сайта, который стал приятнее и удобнее в навигации, видеокарт и фирменной утилиты для разгона FireStorm.
Лично мне внешний вид окон программы очень понравился, в отличие от продуктов других производителей, которые решили вернуться во времена 2005 года. Из особенностей отметим управление каждым графическим ускорителем в отдельности, встроенный прошивальщик BIOS и удобное меню с частотами.
Исследование потенциала системы охлаждения

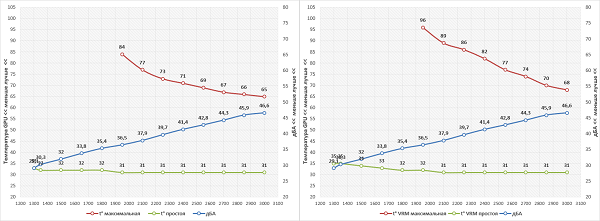

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Нельзя сказать, что Zotac GeForce GTX 1060 Mini работает на пределе, но запас по охлаждению практически исчерпан. Основная задача новинки – работать в компактных системах и еще лучше на штатных частотах: тут она не подведет, а с экстримом проходим мимо.
В обычной ситуации разбор системы охлаждения и смена термоинтерфейса не сказывается на результатах, если только в пределах погрешностях. В случае с пастой для GPU так и произошло, температура графического процессора стала достигать 75-76°C, зато после пересборки радиатора зоны VRM и последующего закручивания винтов удалось снизить нагрев с 89°C до 83°C.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Заключение
Еще в материале, посвященном Zotac GeForce GTX 960 Mini, отмечалась ситуация с системой охлаждения видеокарты. С тех пор утекло много воды, но общая картина не изменилась: новая версия GeForce GTX 1060 Mini характеризуется теми же достоинствами и недостатками.
В числе первых компактные размеры и хорошая подсистема питания, невысокая стоимость и расширенная гарантия сроком в три года. Однако у этой медали есть и обратная сторона: штатная система охлаждения, которая накладывает ограничения как на разгон, так и на применение в составе очень миниатюрных корпусов.
В итоге модель Zotac GeForce GTX 1060 Mini хороша как бюджетная версия GeForce GTX 1060 и только на референсных частотах.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту Zotac GeForce GTX 1060 Mini;
- А также лично donnerjack.
