Как вы могли догадаться, в последующих тестах вместе с Ice Hammer IH-900B участие принял тангенциальный вентилятор. Решено было установить, как наличие «турбины» скажется на полученных ранее результатах. В графики включены результаты с установленным и снятым кожухом, дабы проверить его влияние на итоговые показатели.
Thermalright TY-140, 900 об/мин
GPU 1000 МГц; GDDR5 1250 (5000) МГц; 1.1 В
FurMark 1.17.0
Температура GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Включите JavaScript, чтобы видеть графики
реклама
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Здесь необходимо небольшое объяснение. Установка родного вентилятора референсной СО благотворно сказалась на температуре подсистемы питания графического процессора (T_VRM1). Даже при минимальной скорости вращения (всего 1060 об/мин, что для «турбины» очень мало) это позволило отыграть 10-12°C! О дальнейшем увеличении мощности можно и не говорить: создаваемый поток отлично продувал всю пластину, параллельно понижая показатели GPU и VRM2.
Кожух штатной системы охлаждения добавил частичку порядка, направив воздушный поток в нужное русло. Его наличие обеспечило снижение уровня шума тангенциального вентилятора, частично закрыв источник гула.
По моим субъективным впечатлениям была произведена оптимизация и настройка кривых работы вентиляторов для всех режимов, чтобы сделать СО достаточно тихой, а нагрев – умеренным. В связи с этим для Thermalright TY-140 указывались следующие режимы работы:
- Режим простоя – 600 об/мин;
- 3D нагрузка – 900 об/мин, а при достижении 80°C и более – 1200 об/мин.
Не остался без внимания и штатный вентилятор, который и был главным источником уровня шума в самом начале. В BIOS выставлялись такие значения:
- До 50°C – 10% (1060 об/мин);
- До 65°C – 32% (1580 об/мин);
- До 90°C – 45% (2400 об/мин).
На практике получившаяся из нескольких систем охлаждения конструкция не позволит прогреться графическому процессору более 63-65°C, а настроенная кривая – работать «турбине» выше 1400-1550 об/мин.
Чтобы картина выглядела более полной и объемной, проведем общее тестирование после сделанных настроек.
реклама

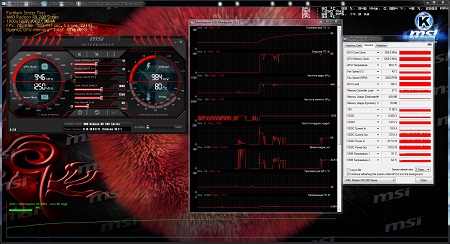

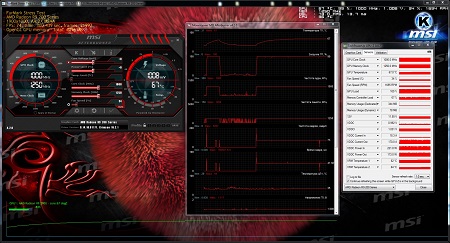

Thermalright TY-140, выключен
Тангенциальный вентилятор, 2600 об/мин (значение референса для 3D)
GPU 1000 МГц; GDDR5 1250 (5000) МГц; 1.1 В
Heaven Benchmark 4.0
Температуры GPU, VRM1, VRM2°C
Меньше – лучше
Температуры GPU, VRM1, VRM2°C
Меньше – лучше

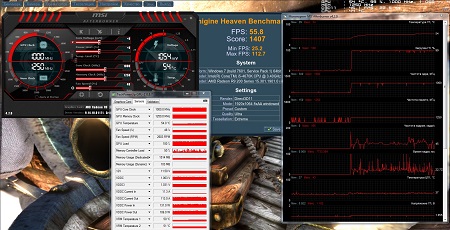

Значения температур высокие, однако по сравнению с эталонной версией наметился прогресс. Троттлинг сработал, частота сбросилась до 955 МГц против 832 МГц у референсной модели, графический процессор прогрелся до 80°C вместо 94°C. В играх ситуация значительно лучше.
Теперь для дальнейших экспериментов проведем тестирование еще раз, но с включенным вентилятором TY-140 на Ice Hammer IH-900B.
Thermalright TY-140, 900 об/мин
Тангенциальный вентилятор, 2600 об/мин (значение референса для 3D)
GPU 1000 МГц; GDDR5 1250 (5000) МГц; 1.1 В
Heaven Benchmark 4.0
Температуры GPU, VRM1, VRM2°C
Меньше – лучше
Температуры GPU, VRM1, VRM2°C
Меньше – лучше

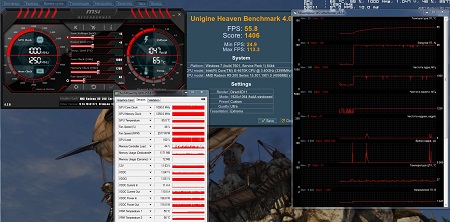

Частоты не снизились, температура графического процессора упала на 10-14°C. Что ж, мне удалось показать эффективность систем охлаждения, однако в случае длительного использования дома мириться с шумом штатной «турбины» не хочется. Настраиваем ее согласно вышеописанным значениям кривых для вентиляторов и повторяем тесты.
Thermalright TY-140, 900 об/мин
Тангенциальный вентилятор, Auto
GPU 1000 МГц; GDDR5 1250 (5000) МГц; 1.1 В
Heaven Benchmark 4.0
Температуры GPU, VRM1, VRM2°C
Меньше – лучше
Температуры GPU, VRM1, VRM2°C
Меньше – лучше

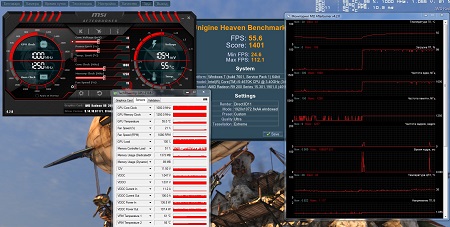

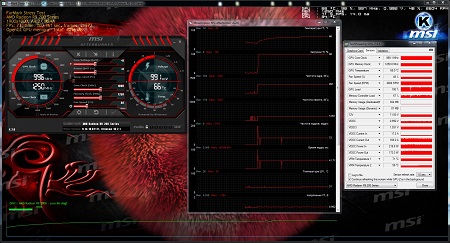

Одним словом, тишина и покой, чего я и добивался. В FurMark температура зоны VRM1 высока, но не критична, до психологической отметки в 90°C остался определенный запас.
Заключение
Мне удалось провести еще одну модернизацию штатной системы охлаждения, заменив испарительную камеру другим радиатором. В данном случае выбор пал на Ice Hammer IH-900B из-за его продольного расположения пластин, что при использовании тангенциального вентилятора позволяет выбрасывать горячий воздух из системного блока через заднюю панель. Такую операцию невозможно было проделать с Thermalright Shaman в связи с его габаритами: он перекрывал место установки «турбины». А говорить о Gelid Icy Vision Rev.2 и вовсе не приходится. Так что выбор в пользу первого обусловлен именно этими факторами.
реклама
Проделанная работа позволяет наглядно оценить эффективность стороннего кулера. Кроме того, удалось добиться элегантной комбинации нештатного радиатора с эталонной пластиной и «турбиной», а в завершении красиво все замаскировать кожухом СО. Последний не только повысил производительность, но и слегка понизил уровень шума, скрыв гул воздушного потока.
Остается отметить, что столь радикальными мерами мне хотелось продемонстрировать масштабы работ, которые наглядно показывают возможности по изменению и настройке систем охлаждения. Возможна не только установка готовых СО, но и комбинация их между собой с одновременным уменьшением нагрева и уровня шума. Так что не списывайте со счетов неактуальные кулеры и не забывайте про референсную систему охлаждения: они вам могут еще пригодиться.
- Выражаю отдельную благодарность в подготовке материала: donnerjack.
