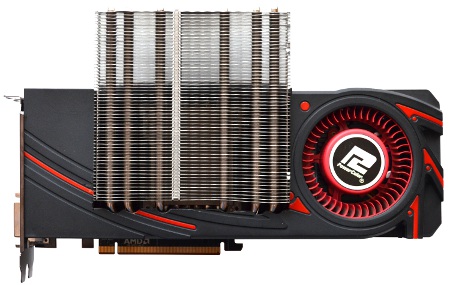

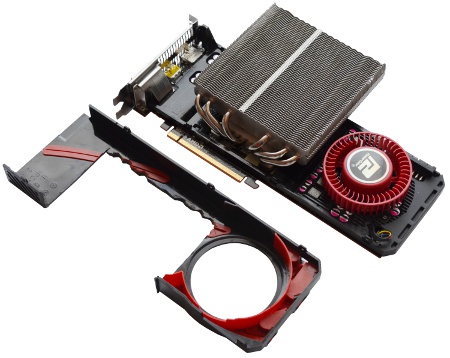

Первая примерка оказалась удачной. Кожух крепится стандартными винтиками по бокам референсной пластины, Ice Hammer IH-900B не помешал при монтаже.
реклама

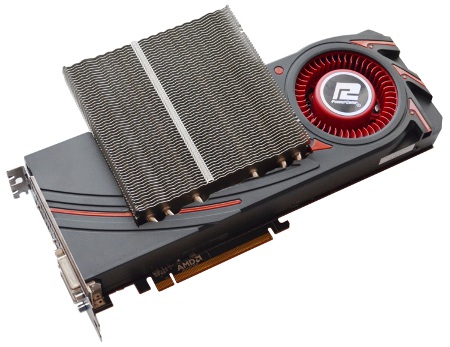

Получившаяся конструкция вышла, по моему субъективному мнению, симпатичной и аккуратной. Стоит отметить, что весь процесс занял не более 30 минут со всеми вытекающими. Подобные модификации не новы в своем роде, в интернете есть множество и других примеров работ подобного класса.
Их целью является снятие нагрузки со штатного референсного радиатора, представляющего обычно испарительную камеру с напаянными алюминиевыми ребрами. Ведь при высоком показателе TDP для удержания температуры повышается скорость вращения «турбины», что приводит к повышенному уровню шума. Баланс найти можно, но, к сожалению, не на видеокартах Radeon R9 290 / R9 290X эталонного дизайна.

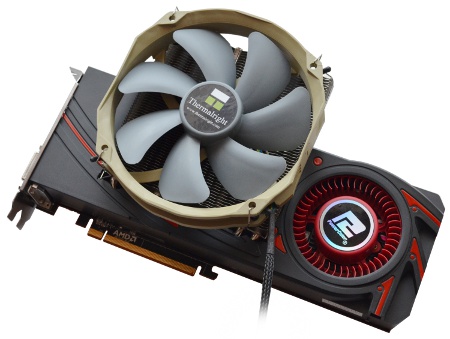

В угоду низкому нагреву и уровню шума в жертву приносятся общие размеры видеокарты. Ее длина остается неизменной, 275 мм, а ширина с привычных 98 мм увеличивается до 149 мм, и вместо двух слотов расширения вместе с установленным вентилятором требуется четыре.
К сожалению, мы теряем одно из свойств референсной модели – габариты, однако выход горячего воздуха все еще происходит через заднюю панель, и тепло не рассеивается по всему системному блоку, нагревая соседние комплектующие.

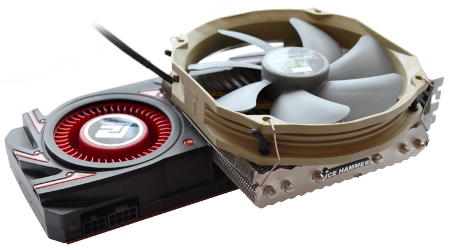

Выступающая часть кулера Ice Hammer IH-900B (как пластины, так и тепловые трубки) без установленного вентилятора 120/140 мм подвержена высоким нагрузкам, потому что ее обдув невозможен. Попытки оставить радиатор в пассивном режиме предпринимались, что из этого вышло, рассказано в тестовом разделе.
реклама

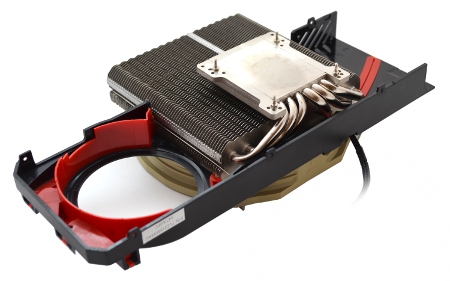

Взгляд с обратной стороны демонстрирует, что штатная «турбина» активно участвует в охлаждении центрального радиатора: прокачивает воздух через ребра и, обдувая загнутые тепловые трубки, выбрасывает его наружу.
Тестовый стенд
Тестирование систем охлаждения вкупе с видеокартой Radeon R9 290X проходило в составе следующей конфигурации:
- Материнская плата: MSI Z87 MPower;
- Процессор: Intel Core i5-4670K 4000 МГц (100 х 40, 1.176 В);
- Система охлаждения процессора: Thermalright Macho;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-10600 (DDR3-2133, 11-12-11-30, 2 x 8 Гбайта, двухканальный режим);
- Накопитель SSD: KingFast F8 256 Гбайт;
- Блок питания: Corsair CS650M, 650 Ватт;
- Корпус: Zalman Z9 U3 Black;
- Монитор: LG UltraWide 34UB67-B, 2560 x 1080.
Программное обеспечение:
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 16.2.1.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой FurMark 1.17.0 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Показания температуры фиксировались программно. За сканирование модулей напряжения отвечал контроллер (ШИМ) CHIL, через него температуры с силовых элементов снимались со вкладки «Sensor» GPU-Z 0.8.6 (строки «VRM Temperature 1» и «VRM Temperature 2»).
Во всех случаях прогрев осуществлялся стресс-тестом FurMark версии 1.17.0 с активированным сглаживанием 2X MSAA и выставленным разрешением 1920 х 1080 в течение пяти минут на штатной частоте видеокарты с нажатием на «Burn-in-test».
Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Результаты тестирования
Для начала рассмотрим результаты тестирования штатного вентилятора Ice Hammer IH-900B, Corsair SP120 Quiet Edition и Thermalright TY-140. Все модели подключались к материнской плате, скорость вращения фиксировалась вручную при минимальном, среднем и максимальном значениях.
реклама
GPU 1000 МГц; GDDR5 1250 (5000) МГц; 1.1 В
FurMark 1.17.0
Температура GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Вентилятор Corsair SP120 Quiet Edition оказался неспособен эффективно продуть плотные ребра радиатора, а при низкой скорости вращения – показать приемлемые результаты.
Штатный вентилятор, напротив, дал фору другим участникам, обходя их на 3-5°C и более. Однако уровень шума был высоким даже при минимальных оборотах, которые почти соответствовали максимальным у других моделей.
Thermalright TY-140 – это золотая середина. Тихая, производительная и недорогая модель для использования как в качестве корпусного вентилятора, так и для установки на радиаторы систем охлаждения. Если вам нужна более мощная вертушка, то его одноклассник TY-143 то, что вам нужно: вместо максимальной скорости 1200 об/мин вы получите все 2500! В моем же случае расчет делался на бесшумную работу, поэтому было решено использовать Thermalright TY-140 и в дальнейшем.
