Система охлаждения

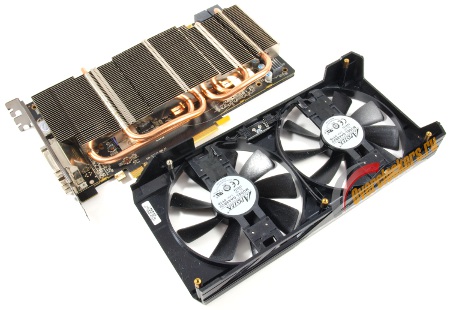

Ее конструкция отлична от принятых эталонов и напоминает СО видеокарт Palit JetStream. Все сводится к порядку демонтажа элементов, где первым на очереди идет не блок радиатора, а кожух.
Два вентилятора крепятся к небольшим салазкам, кабель-менеджмент плотный и скрывает миниатюрную плату для подключения устройств. Это позволяет без хирургического вмешательства в будущем заменить дефектную вертушку.
Модели представлены компанией Apistek с маркировкой на роторе GAA8B2U-PFTB, характеристики 12 В и 0.45А. Проведенное тестирование позволяет оценить диапазон их работы, он составляет 0-3000 об/мин. В простое вентиляторы останавливаются согласно новому тренду и технологии 0dB Fan.
реклама

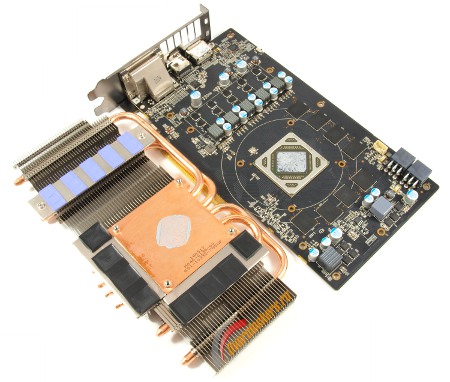

Следом идет основной блок радиатора, который крепится шестью подпружиненными винтами. За счет применения большого количества термоинтерфейса отделить кулер от платы приходится с прикладыванием небольших усилий.

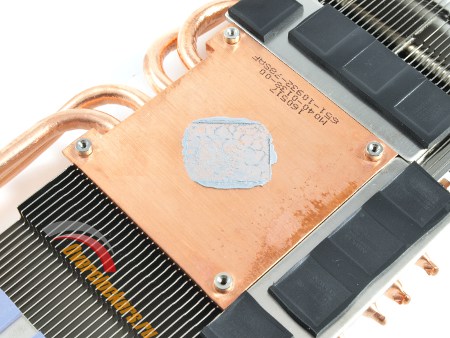

Отпечаток графического процессора получился ровный, заводская паста подсохла. На основании читается маркировка изделия.
«Досталось» и микросхемам видеопамяти, о которых разработчики не забыли. Они контактируют с основанием через черные термопрокладки толщиной 2.5 мм.

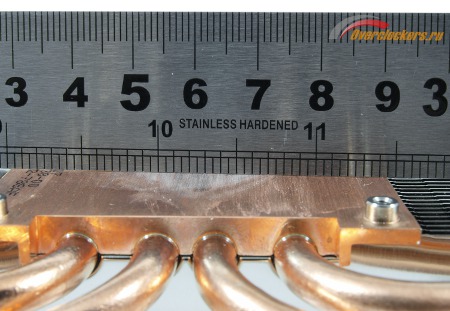

К качеству шлифовки нареканий не имеется. Медное снование отполировано на высоком уровне, почти до зеркального состояния.
реклама

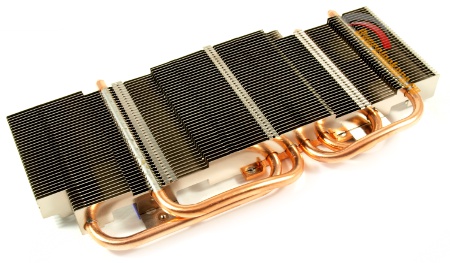

Охладитель представляет односекционный радиатор, набранный 40 алюминиевыми пластинами, пронизанные четырьмя тепловыми трубками диаметром 6 мм. Все соединения тщательно пропаяны. Медная пластина-основание играет роль дополнительного теплораспределителя.

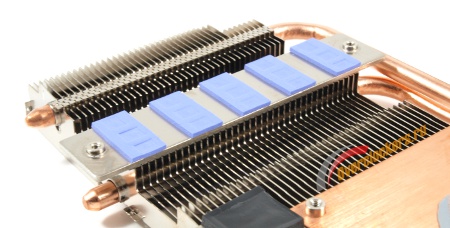

За охлаждение зоны VRM отвечает не собственный радиатор, а вытянутые пластины основного кулера в головной части, с напаянной алюминиевой полосой. В качестве термоинтерфейса использованы прокладки фиолетового цвета.

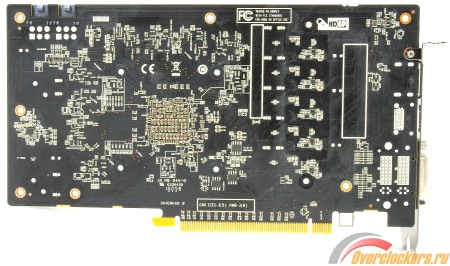

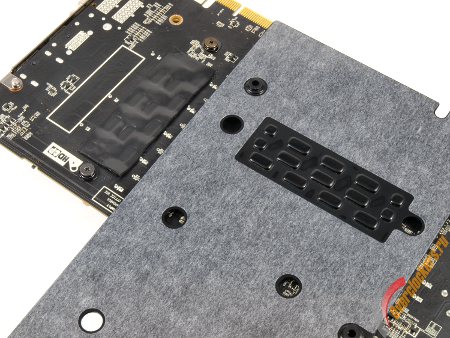

В продолжение темы о качественном походе к системе охлаждения, разработчики подключили к действию и «бэкплейт». Помимо опорных функций он отводит тепло от зоны VRM. Для повышения эффективности в диэлектрическом покрытии проделан вырез.
Плотная компоновка в конструкции системы охлаждения и грамотный подход к деталям позволяет рассчитывать на высокую эффективность СО. Напомним, что перед нами видеокарта длиной всего 239 мм, а не трехвентиляторный монстр.
Печатная плата

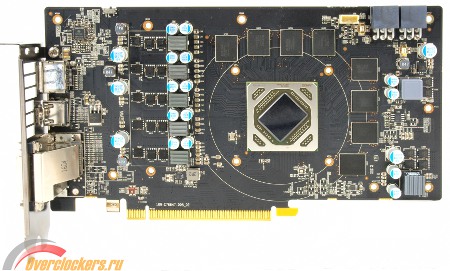

Видеокарта Sapphire Radeon R9 380X Nitro построена на оригинальной плате черного цвета. Инженеры компании не стали использовать уже знакомые нам референсные наработки или дизайн прошлых поколений, а разработали совершенно новую PCB.

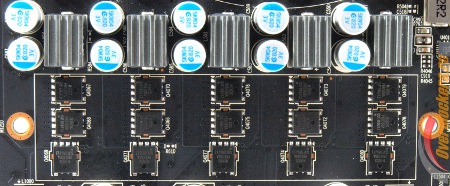

Используется качественная элементная база согласно новой директиве для серии Nitro: долговечные твердотельные конденсаторы, Direct-FET транзисторы и фирменные дроссели с пониженным энергопотреблением Black Diamond.
Общую схему питания можно описать как 5+1+1 фаз (GPU+PLL+MEM), для управления преобразователем используется контроллер NCP81022, который уже неоднократно встречался ранее.
реклама

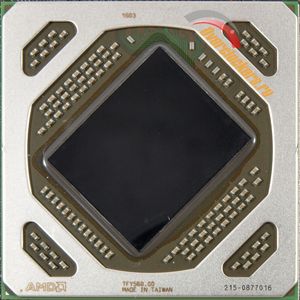

Сердцем видеокарты стал GPU Tonga, произведенный по 28 нм техпроцессу в январе 2016 года. Он включает 2048 шейдеров, 32 блока растеризации и 128 текстурных блоков.

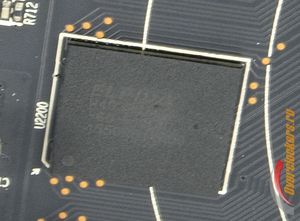

Общий объем видеопамяти составляет 4096 Мбайт, он набран восемью микросхемами по 512 Мбайт каждая производства Elpida, маркировка не читаема.
Паспортная частота памяти – 1500 МГц (эффективная частота 6000 МГц). Обмен данными осуществляется посредством 256-битной шины.
