Тестовый стенд
Тестирование видеокарты Sapphire Radeon R9 380X Nitro проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 16.2.1;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.6;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.2.0;
- MSI Kombustor 3.5.1.0.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
В последнее время заводской разгон на моделях AMD сторонних производителей совсем не радует. На их фоне Sapphire Radeon R9 380X Nitro заметно выделяется: тактовая частота ядра повышена с 970 МГц до 1040 МГц, частота видеопамяти – с 1425 МГц до 1500 МГц. Напряжение питания GPU – 1.156 В.

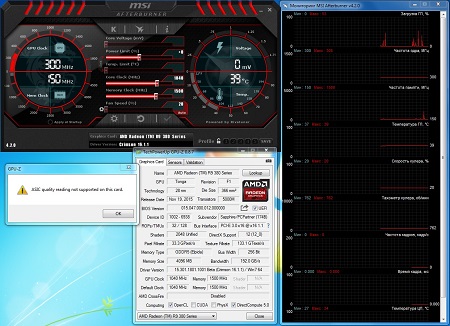

В режиме бездействия частотная формула видеокарты снижается до 300/150 МГц, а вентиляторы останавливаются. Тахометр запоминает последнюю скорость вращения вертушек, в данном случае 762 об/мин, что приведено в мониторинге. Температура графического процессора находится на отметке 38-44°C, издаваемый уровень шума очень низок.

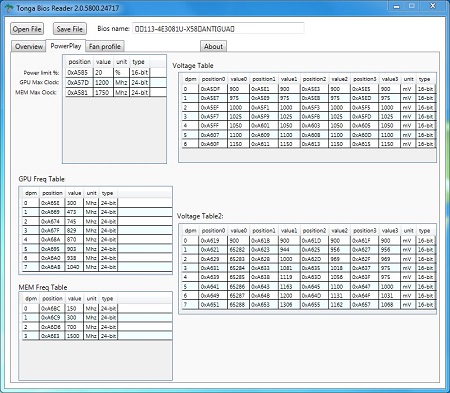

Утилита Tonga Bios Reader позволяет взглянуть на настройки микропрограммного обеспечения под другим углом. Нам предоставляется возможность отредактировать не только частоты для режимов 2D и 3D, но и напряжения для всех семи секций, каждая из которых активируется при своем уровне нагрузки.
Теперь мы можем повлиять на такие технологии как AMD Power Play и Power Tune, что, несомненно, радует.
Модель Sapphire Radeon R9 380X Nitro, построенная на полноценном графическом процессоре Tonga, оказывается горячее своей предшественницы без приставки X. И раз видеокарты оснащаются идентичными системами охлаждения, то у разработчиков есть один способ повлиять на температурные показатели конкретной версии – повысить скорость вращения крыльчаток вентиляторов.

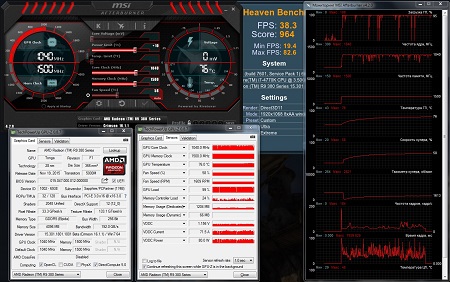

По итогам теста Heaven Benchmark 4.0 она прогрелась до 76°C при 1600 об/мин, издаваемый уровень шума средний, комфортный для продолжительной работы. Запас для дальнейшего увеличения оборотов есть, однако по акустическим характеристикам модель уже достигает своего бесшумного порога и после 1700 об/мин начинает выделяться на общем фоне системного блока.
Температура графического процессора достигает приемлемых по современным меркам значений, зона VRM – в районе 78°C, что на фоне сторонних моделей смотрится просто великолепно.
реклама

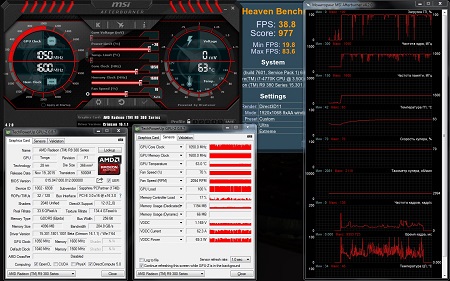

Посмотрим, что получится при ручном повышении тактовых частот Sapphire Radeon R9 380X Nitro. После ряда попыток частота ядра достигла всего 1050 МГц, памяти – 1600 МГц.
Столь скромный результат обусловлен «удачным» экземпляром, попавшим к нам на обзор. Для теста значение Power Limit было увеличено на 20%, а скорость вращения крыльчаток фиксировалась на отметке 70% (2100 об/мин), так что перегрев исключен.

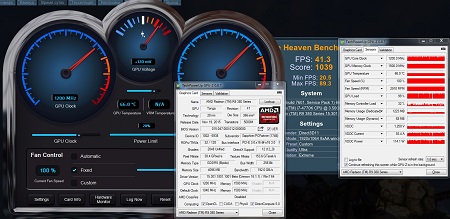

Фирменная утилита Sapphire TriXX помимо основных возможностей предлагает регулировку напряжения вплоть до +200 мВ, что понравится оверклокерам. Оно было поднято на 120 мВ, благодаря чему графический процессор удалось разогнать до 1150 МГц, видеопамять работала на 1600 МГц. По показаниям мониторинга среднее значение VDDC равнялось 1.288 В.
Здесь стоит отметить, что видеокарта «задушена» по среднему энергопотреблению, ради которого Power Tune старается удержать Sapphire Radeon R9 380X Nitro в заданных рамках.

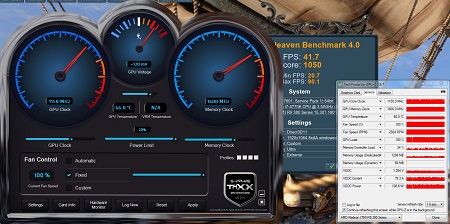

Если отказаться от разгона видеопамяти и прибегнуть только к повышению частоты ядра, то герой обзора стабильно работает и при 1200 МГц. Однако необходима оговорка: базового Power Limit +20% явно недостаточно, и чтобы добиться более серьезных результатов, необходимо править Bios. Жаль, что видеокарта была у меня недолго.
Исследование потенциала системы охлаждения

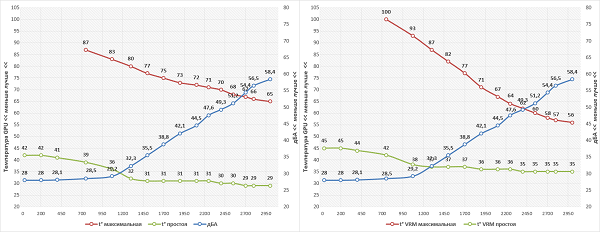

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
У компании Sapphire получилась эффективная система охлаждения, особенно по меркам GPU AMD. Редко когда отметишь, что температура подсистемы питания может быть ниже температуры графического процессора.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Что касается производительности графических ускорителей Radeon R9 380X в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
- В погоне за производительностью: видеокарты. Май 2016;
- Тест видеокарты AMD Radeon R9 380X 4096 Мбайт в актуальных играх;
- Тестируем видеокарту AMD Radeon R9 380X и драйвер Radeon Software Crimson Edition.
Заключение
Очевидно, что вся линейка Radeon R9 380(X) подтверждена динамическому снижению тактовой частоты в нагрузке и даже базовых 20% Power Limit недостаточно, чтобы предотвратить падение производительности. Но столь невысокое значение TDP является следствием желания инженеров уложиться в определенный лимит. К сожалению, чтобы дать видеокартам больше свободы, приходится вручную править реестр Windows или BIOS, кому что нравится, и только тогда радоваться стабильной производительности без лишних просадок FPS.
Что касается Sapphire Radeon R9 380X Nitro, то у разработчиков получилось сбалансированное решение по всем характеристикам: размеры, издаваемый уровень шума и приемлемый нагрев. Сколько бы я не старался найти изъянов, их попросту нет. Компания выпустила еще одну добротную серию видеокарт. Как уже отмечалось ранее, нарекания могут вызвать динамическое изменение частоты ядра в нагрузке, но это специфика всех Radeon R9 285/380(X) и здесь без ручного вмешательства ничего не поделать. Остается лишь отметить высокий заводской разгон, расширенную гарантию, нескудный комплект поставки и ставшие эталоном 4 Гбайта видеопамяти.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту Sapphire Radeon R9 380X Nitro;
- А также лично donnerjack.
