Обзор и тестирование видеокарты Gigabyte Radeon R9 380X G1 Gaming (страница 2)

Система охлаждения

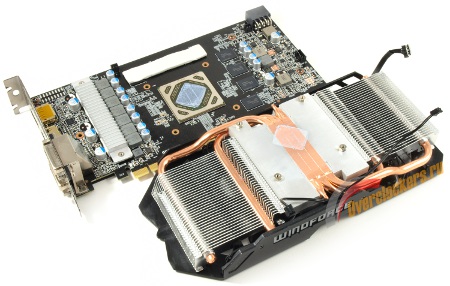

Кулер новинки построен по единой концепции, поэтому вначале необходимо открутить четыре подпружиненных винта в области графического процессора, после чего система охлаждения отделяется одним блоком. Но как всегда, без интересных моментов не обошлось.

Разработчики сделали основание радиатора чуть вытянутым, способным накрыть собой четыре из восьми микросхем видеопамяти для их охлаждения. К сожалению, оставшиеся чипы предоставлены самим себе и довольствуются потоками нагнетаемого воздуха.

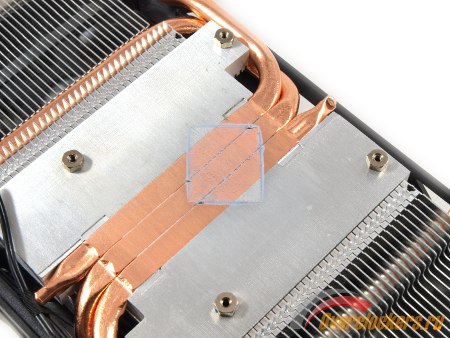

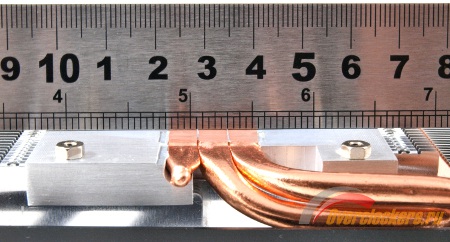

Графический процессор распаян относительно печатной платы под углом в 45°, его отпечаток термопасты позволяет оценить площадь соприкосновения с тепловыми трубками. Кстати, диаметр последних равен 6 мм, что по современным меркам скромно, но лучше, чем их полное отсутствие.

Вместе с алюминиевым основанием тепловые трубки обработаны очень качественно, следов неровностей не отмечается.

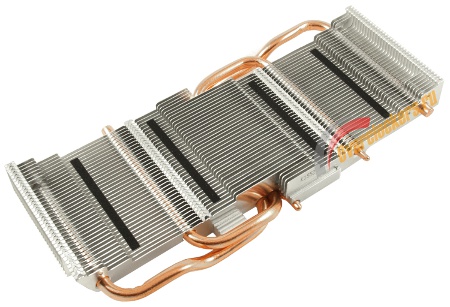

Охладитель представляет собой односекционный радиатор, который набран из 40 алюминиевых пластин и пронизан тремя S-образными тепловыми трубками. Следов пайки не отмечено, трубки нанизаны на ребра плотно.

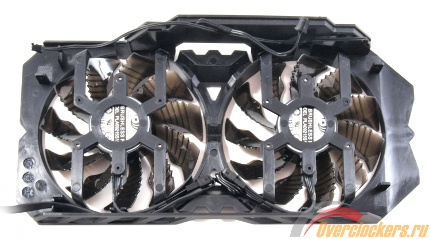

Пластиковый кожух выступает не только декоративным элементом, но и креплением для двух вентиляторов. Отметим раздельные коннекторы вертушек, что означает возможность их замены при необходимости или выходе из строя.

Подсветка спрятана и заклеена накладкой, от нее исходят два проводка для подключения к видеокарте, которые позволяют регулировать цвет.

Одиннадцатилопастные вентиляторы производства Power Logic используются инженерами повсеместно, это модель PLA09212S12H, характеристики 12 В и 0.55 А. Скорость вращения крыльчатки составляет 0-3600 об/мин.

Разработчики не забыли и о подсистеме питания, для которой приготовлен низкопрофильный радиатор. По мере возможности он занимает все свободное пространство между элементами.

«Бэкплейт» оказался без сюрпризов, играя лишь роль ребра жесткости для видеокарты. К сожалению, никакой термопрокладки между PCB и пластиной нет.

Печатная плата

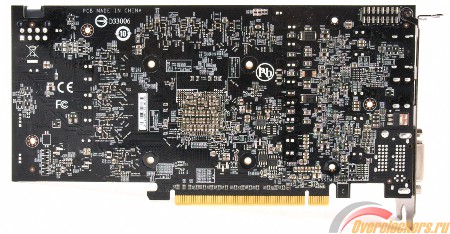

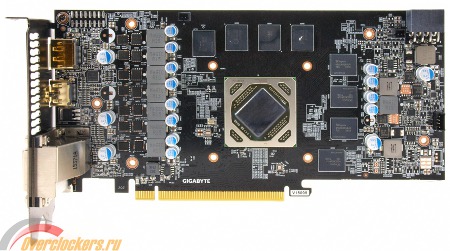

Видеокарта Gigabyte Radeon R9 380X G1 Gaming построена на печатной плате черного цвета. Расположение всех элементов традиционно – графический процессор распаян в центре, вокруг него микросхемы памяти, зона VRM вынесена ближе к интерфейсной панели.

Использована качественная элементная база, которая построена по фирменной концепции Ultra Durable VGA, предполагающей применение твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.

Дополнительно некоторые слои меди в печатной плате получили удвоенную толщину, что позволяет снизить общее электрическое сопротивление и обеспечить более эффективный отвод тепла.

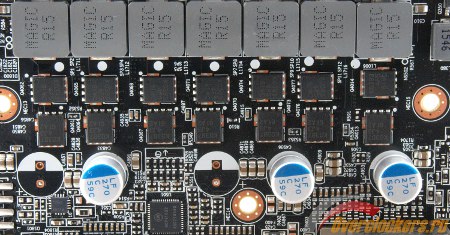

Кардинальное отличие Gigabyte Radeon R9 380X G1 Gaming от модели Windforce 2X заключается в подсистеме питания – она более мощная и реализована по формуле «7+1+1», где семь фаз отводятся для графического процессора, одна – для микросхем памяти, а последняя – для PLL. ШИМ-контроллер NCP81022 расположился чуть ниже.

Сердцем видеокарты стал GPU Tonga, произведенный по 28 нм техпроцессу в апреле 2015 года. Он включает 2048 шейдеров, 32 блока растеризации и 128 текстурных блоков.

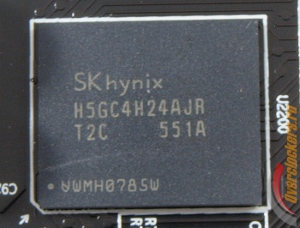

Общий объем видеопамяти составляет 4096 Мбайт, он набран восемью микросхемами по 512 Мбайт каждая с маркировкой SKhynix H5GC4H24AJR.

Паспортная частота памяти – 1425 МГц (эффективная частота 5700 МГц). Обмен данными осуществляется посредством 256-битной шины.
