Обзор и тестирование видеокарты MSI GeForce GTX 950 2GD5 OC (страница 2)

Система охлаждения

Когда речь заходит о покупке видеокарты, вторым вопросом после выбора линейки графического ускорителя с желаемым уровнем производительности и поддерживаемыми технологиями становится «какую модель выбрать»? И здесь одним из факторов служит система охлаждения, от которой зависит многое. Особенно при рассмотрении бюджетного решения, где ошибка может быть чувствительной.

Кулер MSI GeForce GTX 950 2GD5 OC крепится к печатной плате посредством четырех подпружиненных винтиков.

реклама

450x304  50 KB. Big one: 1500x1012  452 KB

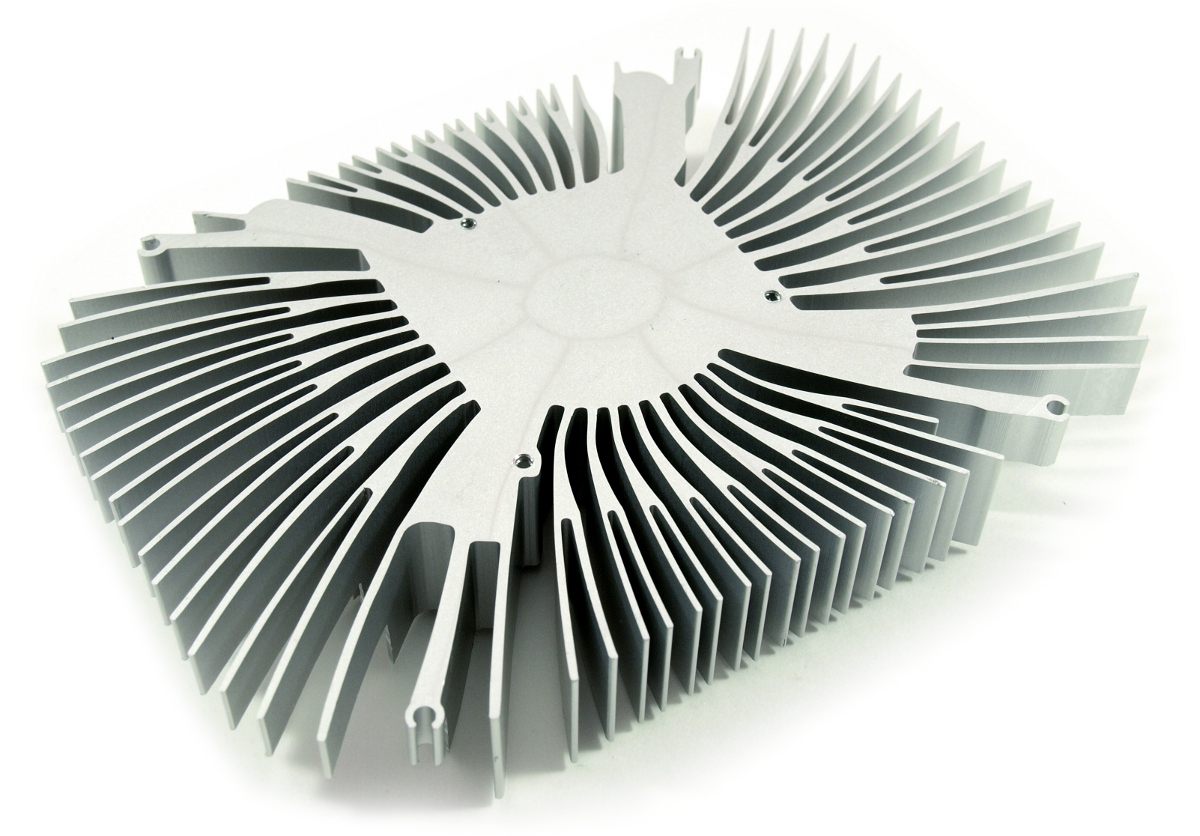

В роли основного охладителя выступает алюминиевый радиатор с расходящимися во все стороны ребрами, тепловые трубки отсутствуют. Подобные болванки мы видим почти на всех моделях GeForce GTX 950.

450x314  50 KB. Big one: 1200x836  358 KB

реклама

В качестве термоинтерфейса используется комочкообразная паста. Ее нанесено оптимальное количество.

450x286  49 KB. Big one: 1100x698  412 KB

К основанию радиатора придраться сложно. Алюминий легко поддается обработке, хотя в данном случае это сделано мелкой фрезой.

450x291  46 KB. Big one: 1200x777  457 KB

Интереснее выглядит вентилятор типоразмера 90 мм. Это модель XY-D09015S компании IDCooler. С подобным производителем мне довелось столкнуться впервые.

Характеристики 12 В и 0.55 А. Надпись «4000 RPM» поражает воображение, но на практике скорость вращения крыльчатки ограничена и едва переваливает за 3400 об/мин. Будем же скромнее.

250x250  17 KB. Big one: 800x789  259 KB 250x250  18 KB. Big one: 1100x1044  465 KB

Собственный радиатор на подсистеме питания отсутствует, несмотря на наличие крепежных отверстий. Конечно, экономия экономии рознь, но поставить кусочек алюминия на зону VRM, который продлит срок службы видеокарты и снизит нагрев транзисторов, было бы кстати.

Печатная плата

Модель MSI GeForce GTX 950 2GD5 OC построена на укороченном текстолите черного цвета. Длина печатной платы составляет 170 мм. Интересен тот факт, что подсистема питания вынесена в переднюю часть видеокарты ближе к разъему дополнительного питания. Нечто похожее мы видели на GeForce GTX 460 и некоторых версиях GTX 750. Унификации с предыдущими моделями компании MSI не отмечено.

450x297  50 KB. Big one: 1500x991  464 KB

Кроме того, стоит отметить отсутствие нескольких дорожек на разъеме PCI-Express.

Новинка разработана с применением качественной элементной базы: писк и свист дросселей отсутствует.

450x301  49 KB. Big one: 1500x1003  502 KB

реклама



Подсистема питания выполнена по рекомендованной схеме «3+1», где три фазы питания отводятся для графического процессора, одна – для видеопамяти. Левее нашел пристанище ШИМ-контроллер uP1608PK.

450x165  49 KB. Big one: 1400x513  476 KB

Сердцем героя обзора стал GPU GM206, произведенный по 28 нм техпроцессу в августе 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.

300x294  49 KB. Big one: 1000x979  458 KB

реклама

Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Samsung K4G41325FC-HC28.

450x259  35 KB. Big one: 1000x575  366 KB

Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
