Обзор и тестирование видеокарты ASUS GeForce GTX 950 Strix OC: маленький совенок (страница 2)

Система охлаждения

Посмотрим, что приготовили нам инженеры ASUS для видеокарты серии Strix с тепловыделением 90 Вт. Если судить по внешнему осмотру, то наличие тепловых трубок не может не впечатлять, ведь ранее рассмотренные модели GeForce GTX 950 довольствовались лишь алюминиевой болванкой.

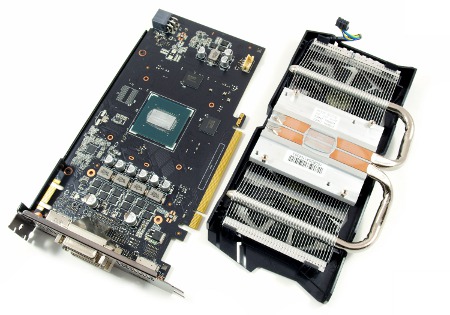

Для начала снимем систему охлаждения, открутив четыре подпружиненных винтика.

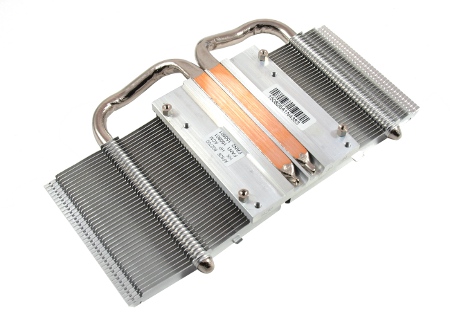

Охладитель представляет собой односекционный радиатор, набранный несколькими десятками алюминиевых ребер. Все они пронизаны двумя тепловыми трубками диаметром 8 мм. Следов припоя не отмечено.

Пары тепловых трубок с избытком хватает для контактной поверхности такого маленького графического процессора. В качестве термоинтерфейса использована серая масса, успевшая подсохнуть.

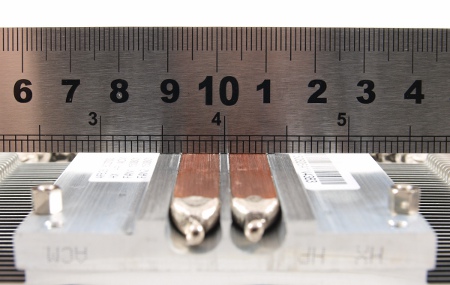

Основание ровное, обработано мелкой фрезой. Единственное замечание касается того факта, что тепловые трубки на долю миллиметра утоплены вглубь.

«Глаза» совы исполнены компанией Everflow, модель T128010SH. Что мы знаем о производителе? Вентиляторы данного вендора известны оптимальным соотношением создаваемого потока и уровня шума, оставаясь достаточно тихими вплоть до 2000 об/мин. Общий диапазон скорости вращения крыльчатки составляет 0-3500 об/мин.

При изучении подсистемы питания понимаешь, что радиатор силовой части отсутствует, хотя отверстия для него предусмотрены.

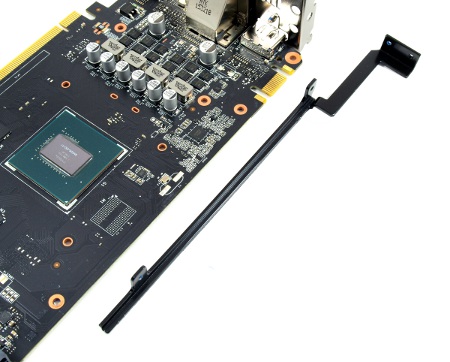

Опорная рамка, о которой упоминалось выше, крепится к одной из сторон печатной платы и задней интерфейсной панели.

Печатная плата

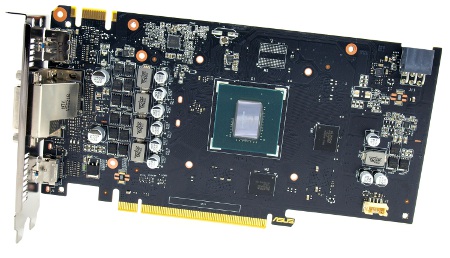

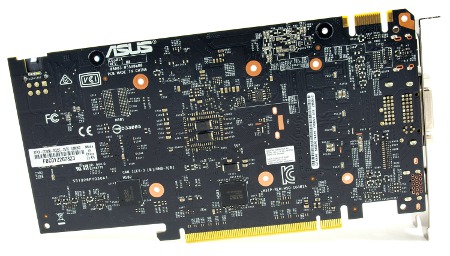

Детальное рассмотрение не выявило совпадений с другими моделями компании ASUS. Что ж, тем интереснее изучить новинку. Неплотная разводка печатной платы ASUS GeForce GTX 950 Strix OC вызвана узкой шиной видеопамяти. Длина PCB составляет 215 мм.

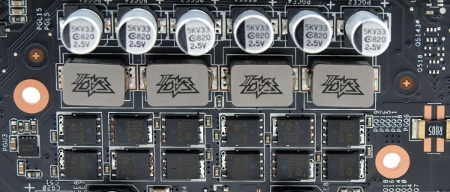

В силовой части тестируемой видеокарты используются качественные элементы, соответствующие технологии Super Alloy Power. Они способны обеспечивать стабильную работу при высоких нагрузках и обладают повышенным сроком службы.

Референсное исполнение предполагает использование трех фаз питания графического процессора. Инженеры же решили усилить зону VRM и довели общее число мосфетов до четырех.

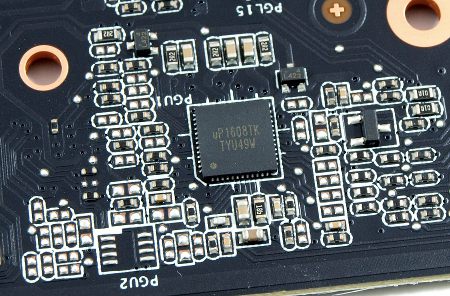

Управление осуществляется ШИМ-контроллером uP1608TK производства компании uPI Semiconductor.

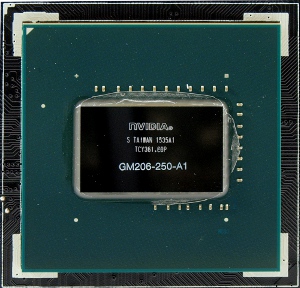

Сердцем героя обзора стал GPU GM206, произведенный по 28 нм техпроцессу в августе 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.

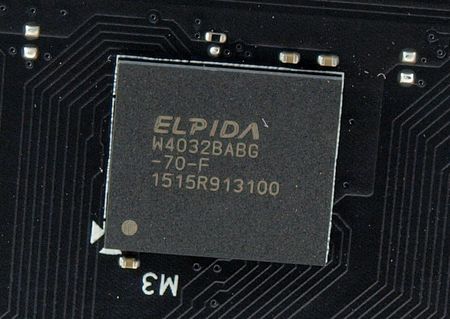

Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Elpida W4032BABG-70-F.

Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
