Обзор и тестирование компактного корпуса Raijintek Styx (страница 5)

Особенности сборки

Увы, мне не удалось найти для обзора данного корпуса материнскую плату стандарта mATX, поэтому пришлось использовать ASUS Maximus VII Impact форм-фактора mini-ITX. Но в любом случае это не помешает отобразить основные особенности сборки системы.

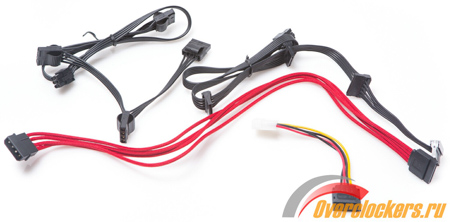

Перед тем, как начать, скажу, что для более удобного подключения накопителей используются прямые коннекторы (как на удлинителях, что на снимке ниже). А подключение питания моделей, размещенных на дне корпуса и на задней стенке, стандартными проводами современных БП будет невозможно. Лучше использовать удлинители с прямым коннектором.

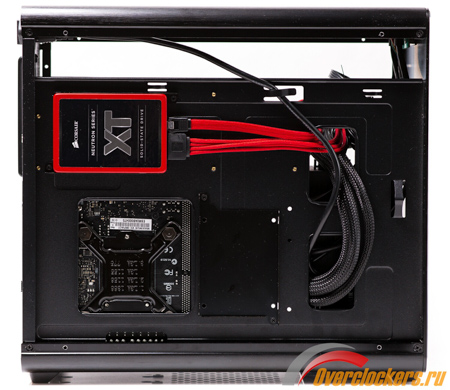

И сразу же начнем с обратной стороны. Порадовало то, что за материнской платой достаточно места для продевания проводов. Но вот спрятать там все провода от блока питания будет проблематично.

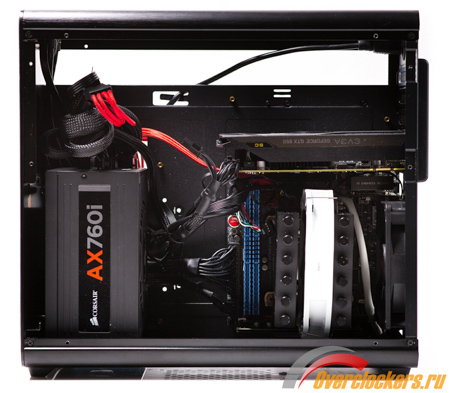

В сборке системы на базе Raijintek Styx сложностей, на самом деле, минимум. При более объемной системе с двумя видеокартами или СЖО я бы снял верхнюю крышку – так удобнее, но если собирать в грамотном порядке, то можно обойтись и без этого.

Первым делом устанавливаем накопители и блок питания, подключая накопители и продевая провода в нужные нам места, а далее ставим материнскую плату, подключив все необходимые провода. Затем устанавливаем систему охлаждения и видеокарту. Вот и все, в такой последовательности процесс сборки происходит максимально просто.

Стоит обратить внимание на пару моментов. При использовании модели БП длиной более 150 мм длина видеокарты, установленной в первый слот, ограничивается 250 мм. Более длинные карты расширения (280 мм) придется устанавливать во второй или третий слоты в зависимости от конфигурации системной платы. При длине БП 180 мм длинные карты (280 мм) можно установить лишь в третий или четвертый слот.

А для того, чтобы установить в первый слот графический ускоритель длиной 280 мм, придется искать блок питания соответствующих габаритов – длиной не более 140 мм. Такие модели – редкость, и если я не ошибаюсь, встречаются только у SilverStone.

Тестовый стенд, методика тестирования и ПО

Конфигурация:

• Материнская плата: ASUS Maximus VII Impact, LGA 1150, Intel Z97, mini-ITX;
• Процессор: Intel Core i7-4770K, 4/8 @4.5 ГГц, 1.155 В;
• Система охлаждения процессора: Phanteks PH-TC14S;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: DDR3 2133 МГц Kingston HyperX Predator KHX21C11T2K2/8X;
• Видеокарта: EVGA GeForce GTX 950 SC;
• Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
• Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
• Корпус: Raijintek Styx.

Методика тестирования и ПО

Тестирование производительности системы охлаждения корпуса будет проходить одновременно при загрузке CPU и GPU в течение 10 минут. Нагрузка процессора осуществлялась при помощи стресс-теста LinX 0.6.5 с объемом выделенной памяти 2048 Мбайт, за нагрев и нагрузку видеоядра отвечала программа FurMark 1.14.1.4, работающая в оконном режиме. Для нагрузки на жесткий диск проводилась операция копирования на него 25 Гбайт разнообразных файлов (разного типа и размера).

Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой компоненты практически достигали первоначальной температуры (состояние покоя). Для мониторинга температуры системы за основу брались данные программы HWMonitor 1.28.

Исследование возможностей корпуса проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).

Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.

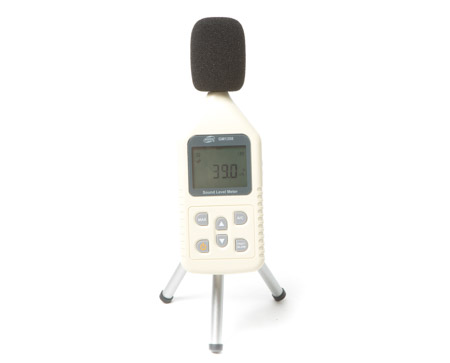

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30-31 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Возможная погрешность равна 1.5 дБ.

Показатели ниже 37 дБ говорят о тихой и практически бесшумной работе, ниже 33 дБ можно назвать абсолютно бесшумным результатом. Диапазон 37-46 дБ является средним и приемлемо комфортным уровнем шума, значения выше 48 дБ являются неприемлемыми для комфортной работы.

Результаты тестирования

При проведении замеров вентиляторы систем охлаждения процессора и видеокарты работали в автоматическом режиме с заранее настроенным профилем. Их крыльчатки вращались со скоростью:

• CPU – 700-950 об/мин;
• GPU – 300-1450 об/мин.

Теперь самое время перейти к итоговым выводам.

Заключение

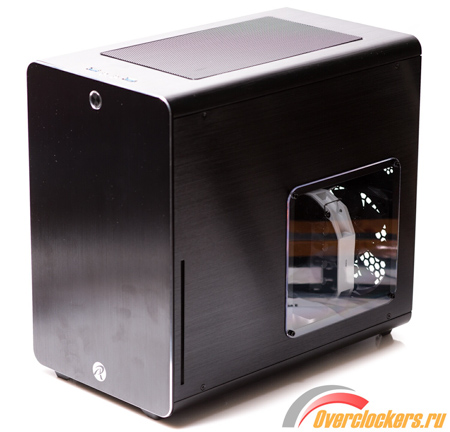

Что же мы получаем? Очень любопытный вариант для любителей компактных систем. Лично меня удивило то, что при не такой уж и большой массе в 3.8 кг получился качественный и жесткий корпус. Причем качество материалов находится если не на высоком, то на очень хорошем уровне; конечно, хотелось бы видеть алюминий толщиной 2-3 мм, но это прямо бы сказалось на стоимости модели. Помимо этого занесем в плюсы Raijintek Styx интересный внешний вид и продуманную внутри (пусть и с некоторыми ограничениями, обусловленными форм-фактором) конструкцию.

Очевидно, что при стремлении к компактности чем-то придется пожертвовать. Но при особом желании в корпус можно установить и горячий процессор, и две видеокарты с полноценной СЖО, благо места для подобной системы достаточно, разве что придется поломать голову. Не будем забывать и о том, что в Raijintek Styx можно поместить большой кулер (высотой до 180 мм), а значит, проблем с охлаждением что водой, что воздухом не будет.

Что касается замечаний, то их не так уж и много. К примеру, при сборке стоит помнить о том, что для накопителей, размещенных с обратной стороны и на дне корпуса, лучше использовать удлинители с прямым коннектором. Не хватает и посадочных мест для 140 мм вентиляторов (как сверху, так и снизу), а они могут быть эффективнее в плане продува, что не будет лишним при конфигурировании небольшой системы.
