Технические характеристики
Поддерживаемые процессоры | Intel Celeron-G, Pentium Dual-Core G, Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
Системная шина, частота | DMI 3.0 (8 ГТ/с) |
Системная логика | Intel Z170 |
Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 32 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3800 / 3866 / 4000 / 4133 (разгон)) МГц |
Слоты расширения | 1 - PCI-e x16 Gen3 |
Поддержка Multi-GPU | Нет |
Поддержка SATA/RAID | 4x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 0+1; Intel RST, Intel SRT; 1x U.2 порт – 32 Гбит/с; |
Поддержка mSATA/M.2 | Нет / Да (Wi-Fi); |
Сеть | 1х Intel I219V; 1х Qualcomm Atheros QCNFA364A (DualBand (2.4G+5G) WLAN 802.11a/b/g/n/ac + Bluetooth 4.1) |
Аудио | Realtek ALC1150 – 6-канальный HD аудиокодек |
USB 2.0 | Нет |
USB 3.0 | 4+2x USB 3.0 (Intel Z170) |
USB 3.1 | 1x USB 3.1 Type-A (ASMedia ASM1142); 1x USB 3.1 Type-C (ASMedia ASM1142) |
Системный мониторинг | Nuvoton NCT6793D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x USB 3.1 Type-A; 1x USB 3.1 Type-C; 4х USB 3.0; 1x RJ45; 1x HDMI; 3x 3,5 мм Jack; 1х Optical S/PDIF Out; 1x ClrCMOS; 1x BIOS Flashback; 1x Power; 1x Reset; 1x POST LED; 2x Вывод антенны |
Фирменные технологии |
|
Размеры, мм | 170 x 170 |
Форм-фактор | mITX. |
Возможности BIOS
В новом поколении материнских плат ASUS графическая оболочка BIOS претерпела небольшие изменения. Но в плане функциональных возможностей ничего не изменилось, работать по-прежнему комфортно и просто. Все меню интуитивно понятно и разгон осуществляется очень легко, особенно учитывая наличие специальных предустановок.
реклама
Несмотря на то, что плата компактная, ее возможности по разгону никак не урезаны, меню BIOS здесь точно такое же, как на полноразмерных моделях.
Тестовый стенд
Тестирование материнской платы ASUS Maximus VIII Impact проводилось в составе следующей конфигурации:
- Материнская плата: ASUS Maximus VIII Impact, версия BIOS 1202;
- Процессор: Intel Core i7-6700K (4000 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт (1114 / 1203 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Еще раз стоит напомнить, что для успешного разгона скальпировать процессор просто необходимо, иначе на каком-то этапе все упирается в его перегрев и троттлинг из-за не очень качественного термоинтерфейса под крышкой.
В одной из моих статей уже рассказывалось о мытарствах с термоинтерфейсом. Сначала я нанес жидкий металл, он очень быстро стек. Затем перешел на пасту, но в итоге результат мне не очень понравился и я снова вернулся к жидкому металлу. В последний раз я максимально тщательно обезжирил обе поверхности и буквально втер его в кристалл и крышку. В итоге удалось добиться минимальной разницы между ядрами и уже ничего никуда не стекало. Однако это был уже пятый раз, когда я снимал крышку.
реклама

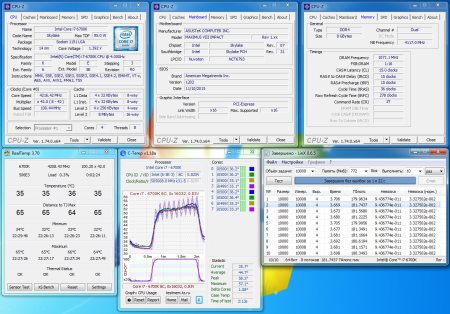

В настройках BIOS предусмотрено три режима работы: Normal, Power Saving, ASUS Optimal. В первом случае процессор работает в штатном режиме, частенько функционируя на частоте Turbo (4200 МГц). Напряжение при этом немного завышается относительно номинала.
Если установить Power Saving, то включаются все энергосберегающие функции и технологии. ЦП сбрасывает частоту до минимума вместе с напряжением. А при использовании ASUS Optimal частота увеличивается на 10% и осуществляется автоматический разгон памяти, но в моем случае это оказался не профиль XMP, поскольку частота оказалась ниже. Иными словами, не просто включается первая ступень автоматического разгона TPU I, а еще каким-то хитрым алгоритмом разгоняется память.

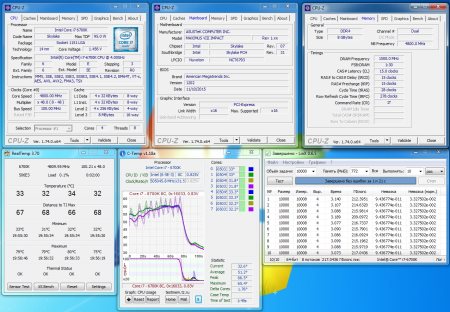

Мне такого разгона показалось недостаточно, и было решено все установить вручную. С достижением предела возможностей процессора и памяти на воздухе не возникло никаких трудностей.
Кстати, для достижения этих результатов я практически не тратил никаких усилий и кучу времени. С первого раза все завелось и заработало, и даже не пришлось долго подбирать напряжение. На Gene, Hero, Extreme и Formula я потратил гораздо больше времени, чтобы заставить систему работать в таком же режиме.
Поскольку я присутствовал на мероприятии ASUS OC Summit 2015, то я видел среди прочих плат героя сегодняшнего обзора, на котором процессор разгонялся под азотом.

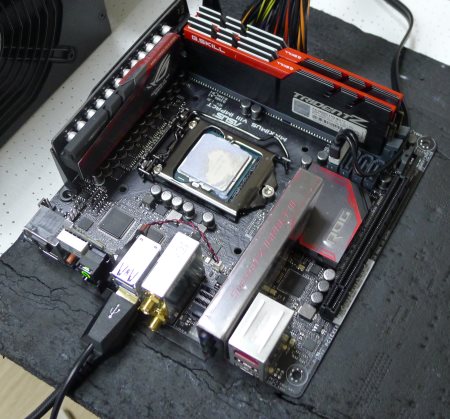

В целом все работает успешно, удачно расположены кнопки и индикатор POST-кодов. Самым существенным недостатком для открытого стенда оказался слот PCI-e x16, за которым следует пустота. В итоге видеокарта постоянно отваливается и нужно что-то подкладывать под стакан, но, с другой стороны, не стоит так остро вопрос гидроизоляции около слота, поскольку конденсат если и капает, то уже не на плату, а за ее пределы.
