Обзор и тестирование корпуса SilverStone Sugo SG11 (страница 4)
реклама
Технические характеристики
Название модели |
|
Тип конструкции |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25" отсеки, шт. |
|
Внутренние 3.5"/2.5" отсеки, шт. |
|
Внутренние 2.5" отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
HD Audio |
Поддержка материнских плат |
|
Штатная система охлаждения |
1 x 120 мм (~1200 об/мин) |
Возможная система охлаждения |
Тыловой вентилятор: 1 x 80 мм; Верхний вентилятор: 1 x 80 мм |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Максимальная длина блока питания, мм |
|
Тестовый стенд
Во время испытаний в SilverStone Sugo SG11 собиралась следующая система:
- Материнская плата: ASUS P8Z77-M PRO (microATX, Intel Z77 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Радиатор: Noctua NH-L12;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Corsair DDR3-1333 CMX4GX3M2A1333C8, 2 x 2048 Мбайт;
- Видеокарта: Gigabyte GeForce GTX 780 Ti GHz Edition, 3072 Мбайт;
- Накопители:
- SSD Corsair Force GS 128 Гбайт, 1 шт. (системный);
- HDD Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 1 шт.;
- Дополнительный корпусный вентилятор: GlacialTech GT 8025-BDLA1;
- Блок питания: Enermax MODU 87+, 600 Ватт;
- Операционная система: Windows 7 Professional 64-бит.
реклама
Методика тестирования, используемые утилиты
Эффективность системы охлаждения SilverStone Sugo SG11 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Тестирование проводилось при наличии в корпусе двух вентиляторов: одного штатного с номинальной скоростью вращения (~1200 об/мин) и одного дополнительного GlacialTech GT 8025-BDLA1 (типоразмер 80 х 80 х 25 мм), функционирующего на выдув при ~1600 об/мин.
При тестировании видеокарты использовался дополнительный режим Stock – только с одним штатным вентилятором. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
И касательно системы охлаждения процессора. Стендовый кулер Noctua NH-L12 использовался в пассивном режиме без вентилятора, его роль частично выполнял вентилятор блока питания.
реклама
Процессор был слегка разогнан с 3300 МГц до частоты 3600 МГц путем увеличения множителя до 36. Напряжение Vcore устанавливалось в BIOS материнской платы как 1.15 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z во время нагрузки составляло 1.152 В. Потребляемая мощность процессора во время нагрузки держалась около значения 100 Вт.
Оперативная память разгонялась с частоты 1333 МГц до 1866 МГц и функционировала с задержками 9-10-9-24 1Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи 16 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный запасной прогон.

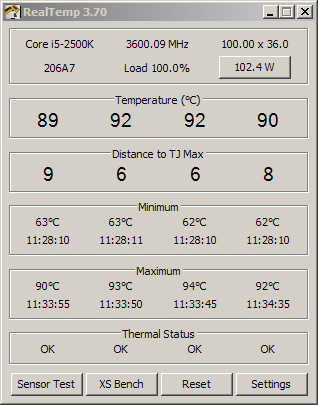

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер.
Для разогрева жесткого диска применялась программа AIDA64 v4.2.2800. Использовался режим «Average Read Access», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестера» снимались с помощью этой же программы.
Видеокарта функционировала в 3D на частотах 1228 МГц по ядру и 7000 МГц по памяти (по показаниям MSI Afterburner). Напряжение ядра в нагрузке составляло 1.15 В. Режим Boost оставался активным, лимит по TDP увеличивался до 106%. При этом частота ядра не менялась, как и напряжение, а потребляемая мощность держалась около значения 92-94%.
Для прогрева графического ускорителя использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
- API: DirectX 11.0;
- Quality: Ultra;
- Tessellation: Extreme;
- Anti-aliasing: 8x;
- Resolution: 1920 x 1080.
Нагрев видеоускорителя проводился в течение 25 минут, а замеры температуры осуществлялись с помощью утилиты MSI Afterburner 4.1.1. Скорость вращения вентиляторов СО видеокарты при ее тестировании выставлялась на 60%, что соответствовало ~2600 об/мин. Также использовался режим «Auto», в котором в 2D вентиляторы вращались со скоростью ~750 об/мин (17%).
Стоит учесть, что стендовый видеоускоритель получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.5 |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.72.0 x64 |
Нагрев GPU | Heaven Benchmark 4.0 |
Мониторинг GPU | MSI Afterburner 4.1.1 |
Нагрев и мониторинг HDD | AIDA64 v4.2.2800 |
реклама
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C, не меняясь во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Герой обзора совсем не справляется с охлаждением GeForce GTX 780 Ti в режиме с одним корпусным вентилятором (штатным), но зато показывает отличные результаты с дополнительной 80 мм вертушкой, установленной сверху сзади. Ее наличие творит чудеса, значительно улучшая температуры графического адаптера. Не стоит забывать и о посадочном месте для второй аналогичной модели в районе видеокарты, с ней охлаждение должно быть еще лучше. В итоге в Sugo SG11 без проблем можно собрать производительный игровой ПК и обеспечить хорошее охлаждение ускорителя.
С температурами CPU дела обстоят неплохо: тестирование показало, что SilverStone Sugo SG11 может охлаждать стендовый i5-2500K под стресс-тестом в пассивном режиме работы кулера ЦП. Но в этом корпусе все же лучше использовать более высокий пассивный радиатор, чтобы он по возможности находился впритык к блоку питания. Да и увеличенная площадь теплорассеивания отнюдь не помешает при желании разогнать процессор.
И обязательно стоит учесть скорость вращения крыльчатки вентилятора блока питания. В тестировании принимал участие БП производства Enermax, вертушка которого работает на очень низких оборотах, а их увеличение происходит несущественно (даже при сильном повышении температуры внутри блока). При использовании модели с более оборотистым вентилятором температурный режим процессора может улучшиться, в некоторых случаях существенно.
Жесткий диск так и вообще охлаждается на ура. Этому очень хорошо способствует боковой вентилятор, эффективно продувающий корзину с накопителем. Впрочем, его обороты стоит понизить: эффективность охлаждения никуда не уйдет, а звуковое давление заметно уменьшится.
Шум
Напоследок займемся изучением уровня шума. Будет приведено сравнение с шумовыми характеристиками открытого стенда (Open Stand на графиках). В отличие от тестирования температурных режимов, при тестировании шума замер звукового давления проводился при использовании в корпусе только одного штатного вентилятора в его номинальном скоростном режиме. Процессорный кулер работал в пассивном режиме, вентиляторы видеокарты выставлялись на «Auto» (~750 об/мин, 17%), жесткий диск функционировал без нагрузки.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замер звукового давления проводился с расстояния 1 м от системного блока, так как именно на таком удалении от компьютера чаще всего находится пользователь. Шумомер располагался спереди от ПК со смещением влево и вверх на 45 градусов (Standard).
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
1 м
Включите JavaScript, чтобы видеть графики
В плане шумности SilverStone Sugo SG11 показал себя молодцом. Во время работы ПК исходящее звуковое давление мало, находиться возле компьютера комфортно. Но было заметно появление шипящего призвука с обеих сторон от ПК, а также чуть меньшего сверху. Наименьший шум был зафиксирован строго спереди от системного блока. Стоит учесть, что снижение скорости вращения штатного бокового вентилятора снижает уровень шума, а отключение жесткого диска в моем случае сделало корпус почти бесшумным.
Активное перемещение головок HDD привносит легкое стрекотание со слабым низкочастотным звуком, но грохотания не наблюдается. При этом передаваемая на опорную поверхность вибрация почти отсутствует.
Заключение
Корпус SilverStone Sugo SG11 – хороший выбор для сборки компактного ПК, в том числе игрового. Среди его достоинств – качественная и продуманная конструкция, поддержка габаритных комплектующих, немалого количества накопителей, удобная сборка ПК, стильный дизайн. Кроме того, пользователи оценят хорошую эффективность охлаждения видеокарты (для компактного решения) и накопителей, а также возможность обеспечить пассивное охлаждение процессора. Последнее выглядит заманчиво, да и сам производитель предлагает специальный кулер CPU для этой модели.
Что касается недостатков, то ничего существенного замечено не было. Небольшой косячок возник при установке длинной видеокарты и HDD, о чем подробно рассказано в соответствующем разделе. Но это больше относится к совместимости с различными материнскими платами и компьютерными компонентами. Еще можно придраться к отсутствию противопылевых фильтров, да и задний вентилятор производитель мог бы установить изначально (модель Sugo SG01 была им оборудована).
А что же цена? Рекомендованный производителем ценник SilverStone Sugo SG11 заявлен как 65 американских долларов, что весьма недурно, учитывая, что продукция SilverStone никогда не была бюджетной. В московской рознице на момент сдачи статьи (январь 2016 года) данный корпус замечен не был.
Плюсы SilverStone Sugo SG11:
- Стильный дизайн (субъективно);
- Качество изготовления, продуманность конструкции;
- Поддержка видеокарт любой длины;
- Поддержка большого количества накопителей;
- Удобство сборки;
- Хорошее охлаждение видеокарты и HDD;
- Возможность обеспечить пассивное охлаждение CPU.
Минусы корпуса:
- Значимых не обнаружено, хотя противопылевые фильтры не помешали бы.
