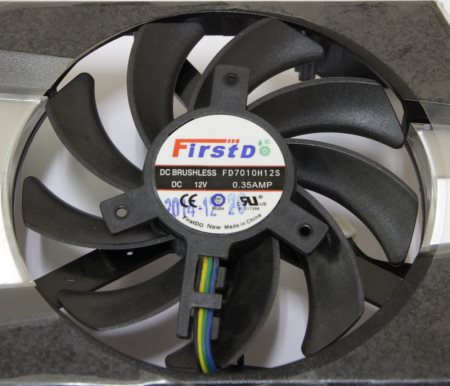

Что касается вентиляторов, то здесь используются два 90 мм устройства FirstD FD7010H12S c техническими характеристиками 12 В, 0,35 А.

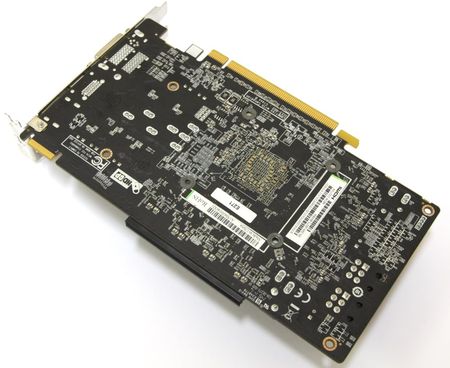

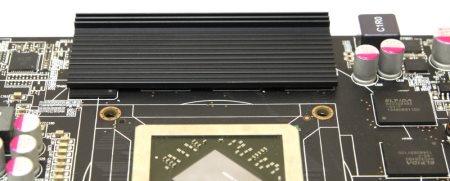

Полностью все элементы демонтировать не удалось потому, что я побоялся оторвать чипы, которые находятся под маленьким радиатором.
реклама
Однако с уверенностью можно сказать, что их там четыре.

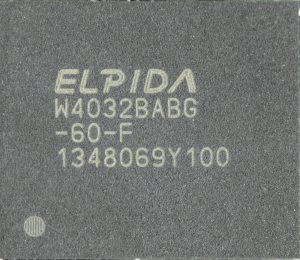

Еще четыре находятся справа от графического процессора. Микросхемы произведены компанией Elpida.

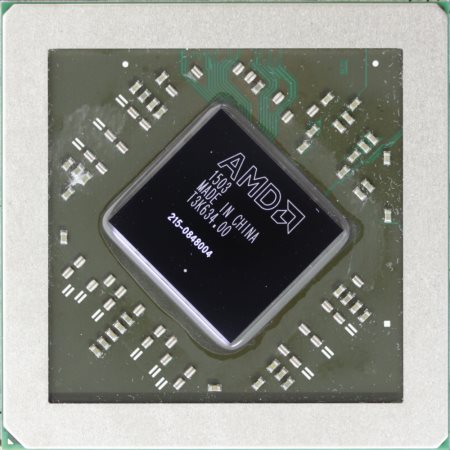

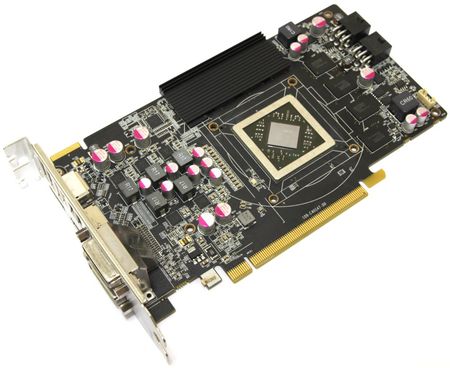

Как и на другой карте, здесь используется память типа GDDR5. Совокупный объем составляет 4 Гб, а ширина шины также равняется 256 Битам. По середине распаян графический процессор. Да, это все тот же Pitcairn.
Питание на видеокарте выполнено по схеме 5+1+1 (GPU/MEM/PLL).
реклама

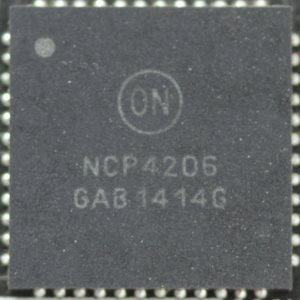

В качестве основного ШИМ контроллера здесь также используется микросхема ON Semiconductor NCP4206.

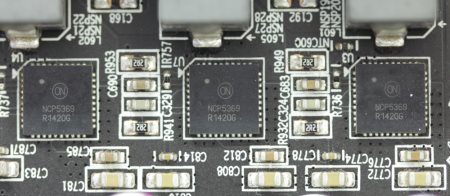

Кроме этого здесь используются такие же транзисторные сборки ON Semiconductor NCP5369. Катушки индуктивности немного отличаются, конденсаторы твердотельные и поскольку число фаз увеличено на одну, то и количество компонент пропорционально увеличилось.

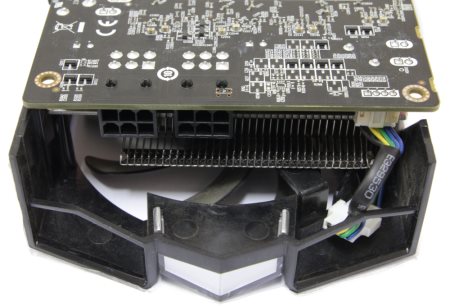

Дополнительное питание подается посредством двух коннекторов 6-Pin PCI-e + 6-Pin PCI-e. Получается, что на данной печатной плате распаяно все по максимуму.

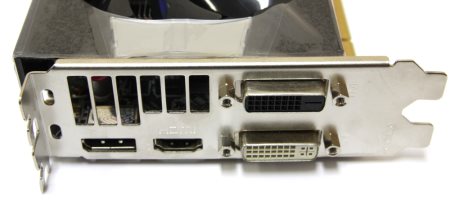

На задней панели находятся следующие видеовыходы.
- Один DVI-D;
- Один DVI-I;
- Один DisplayPort;
- Один HDMI.
Рекомендуется использовать блок питания мощностью 500 Вт или больше.
