Конструкция пропаяна, но не очень качественно и поэтому радиатор достаточно легкий.

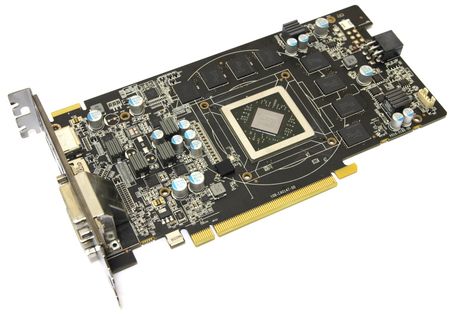

После демонтажа системы охлаждения видеокарта выглядит вот так.
реклама
Это референсный дизайн, но нового типа, разработанный специально для 370-й серии.

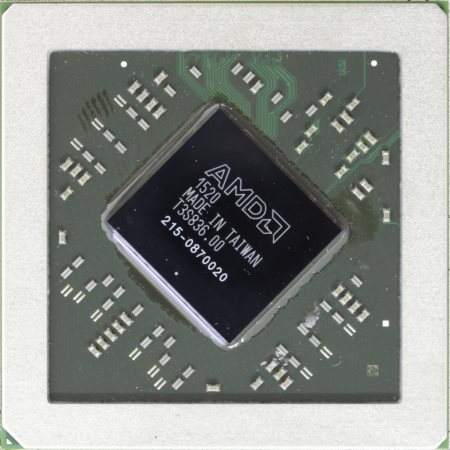

Печатная плата получается немного длиннее, чем предыдущая, но усиления никакого не произошло. По центру распаян графический процессор Trinidad PRO.
Что это за зверь? Название новое, а вот чип старый и представляет собой знакомый нам уже достаточно давно графический процессор Pitcairn PRO. Последние три буквы говорят нам о том, что функционально он немного порезан и в нем присутствуют не все унифицированные шейдерные блоки. Кстати его предшественник в виде AMD Radeon R9 270 носил кодовое имя Curacao XT и был полнофункциональным. Рядом с видеочипом распаяно восемь микросхем памяти типа GDDR5 производства компании SKhynix.
Вместе они образуют 256-ти разрядный интерфейс обмена данными, а их совокупный объем достигает 4 Гб. Нужен ли такой объем для данной видеокарты? Вопрос сложный, но скорее всего здесь больше маркетинга и этот увеличенный объем смотрится точно также как 8 Гб на карте типа AMD Radeon R9 290X. Питание на видеокарте выполнено по схеме 4+1+1 (GPU/MEM/PLL).
реклама

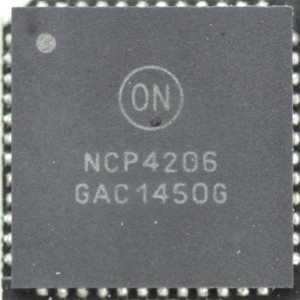

Мы видим, что одна фаза не распаяна и это своего рода задел на будущее, а именно на другую модель. В качестве основного ШИМ контроллера используется микросхема ON Semiconductor NCP4206.

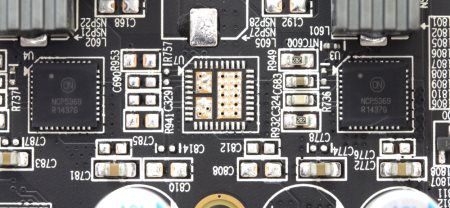

На каждую из четырех фаз приходится по одной транзисторной сборке ON Semiconductor NCP5369 и одной супер ферритовой катушке с логотипом Sapphire.

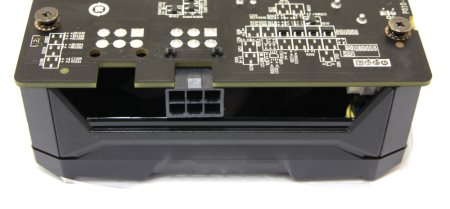

Дополнительное питание подается посредством одного коннектора 6-Pin PCI-e. На печатной плате предусмотрено место под еще один такой разъем, но он не распаян.

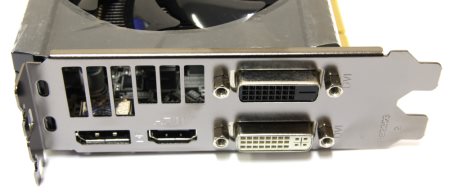

На задней панели находятся следующие видеовыходы.
- Один DVI-D;
- Один DVI-I;
- Один DisplayPort;
- Один HDMI.
