Система охлаждения

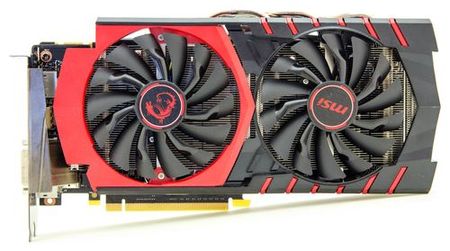

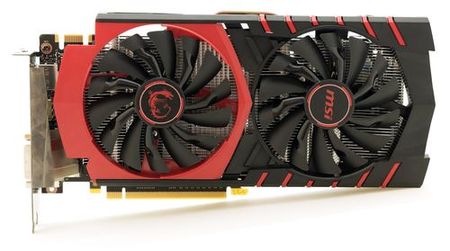

Несмотря на внешнюю схожесть и одинаковое название систем охлаждения MSI GeForce GTX 960 Gaming и GeForce GTX 950 Gaming, внутри нас ждет один неприятный сюрприз.
реклама
Возможно, инженерам компании стоило оставить кулер старшей модели. Тогда бы младшей версии достались три тепловых трубки, никелированное покрытие и прочее. Но все, что сохранилось от полноценного Twin Frozr V – это два вентилятора.

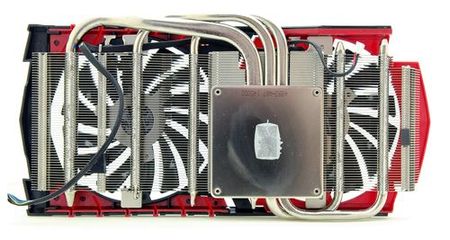

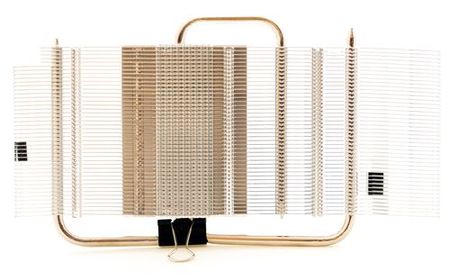

Строение радиатора MSI GeForce GTX 960 Gaming относительно простое: три тепловых трубки (одна 8 мм, остальные 6 мм) проходят сквозь ребра. Расстояние между ними небольшое. Сборка аккуратная с явными признаками пайки в местах контакта трубок с ребрами. В основании присутствует пластина умеренной толщины.

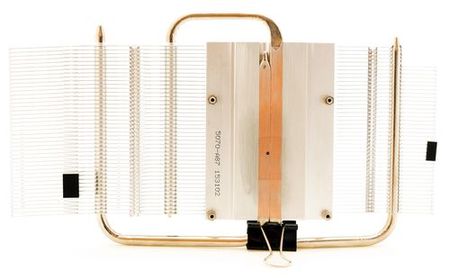

На MSI GeForce GTX 950 Gaming применен способ прямого контакта с графическим ядром. Причем визуально две 6 мм тепловых трубки не закрывают его полностью. С другой стороны, должен сказать, что обе трубки состыкованы идеально, а горизонтальная плоскость контакта очень ровная.
И все же мне остается непонятен тот факт, что в данном случае сильно упростили радиатор. Ведь разработка и выпуск еще одного полностью идентичного по габаритам теплорассеивателя дело хлопотное и затратное. Зачем было тратить время, когда уже выпускается радиатор со схожими размерами и посадочными отверстиями?
реклама
Зона VRM охлаждается небольшим радиатором, всего 4 мм в высоту. Его площадь явно недостаточная, и я готов биться об заклад, что в тесном корпусе потенциального пользователя видеокарты ждет неминуемый перегрев.

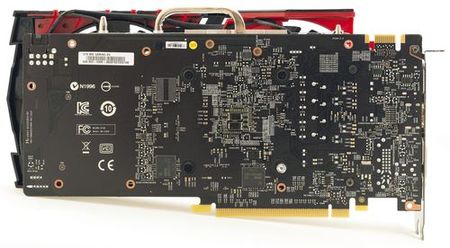

Ухудшает эффективность охлаждения и само его расположение – в тени вентиляторов. Все вместе это дает нам повод беспокоиться за VRM. Замечено и исчезновение усиливающей пластины с торца видеокарты.

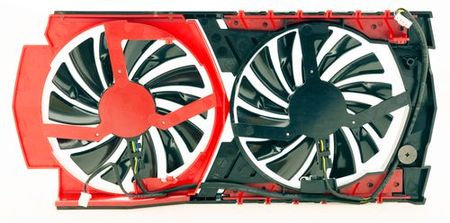

Пара 95 мм вентиляторов со специально разработанными лопастями обеспечивают максимальную подачу воздуха. Со слов MSI, обе модели получили индивидуальное управление, а тепловые трубки – оптимизированное расположение. Остается проверить столь восхитительные заявления на практике, чем мы и займемся.
Тестовый стенд
Конфигурация:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень контрольно-измерительных приборов и инструментов:
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых СО. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Исследование потенциала системы охлаждения
реклама
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

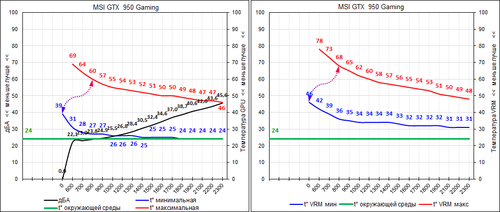

Температуры графического ядра/системы питания и обороты вентилятора/ов.
За что боролись, на то и напоролись, другими словами результаты я описать не могу. Чрезмерное упрощение системы охлаждения приводит к необратимым последствиям.

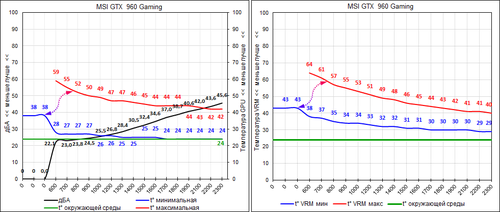

К примеру, MSI GTX 960 Gaming действительно является одной из самых тихих видеокарт. Младшая версия пусть не намного, но хуже. В основном это сводится к более высокой частоте вращения крыльчаток. Вместо 750 об/мин они работают на 800 об/мин. Разница в шумности десятые доли – 23.4 дБА против 23.8 дБА. Но посмотрите на результаты нагрева GPU: вместо 54°C получаем 60°C. Еще хуже выглядит нагрев зоны VRM: вместо 58°C микросхемы прогрелись до 68°C.
Хорошо, что система охлаждения работает в адаптивном режиме и останавливает вентиляторы. Стартуют они плавно без резкого увеличения напряжения, соответственно момент раскрутки практически не ощущается. После часа 3D теста стабильные обороты вышли на отметку 800 об/мин. На расстоянии в 1 метр субъективно услышать систему охлаждения невозможно.
Начало работы вентиляторов совпадает с температурой GPU 62°C, выключаются они по достижении 53-54°C. Так что при просмотре фильмов MSI GTX 950 Gaming не будет занудно жужжать ими.
Несмотря на небольшой писк дросселей, а звук действительно приукрашен, с расстояния в 50 сантиметров его уже перестаешь улавливать. Поэтому не стоит акцентировать на этом внимание.
