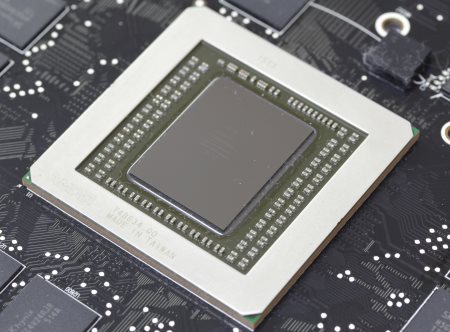

В середине видеокарты распаян графический процессор, ставший основой для моделей серии Radeon R9 390X.
Да, это все тот же GPU Hawaii, который выполнен по 28 нм техпроцессу и состоит из 6200 млн транзисторов. Его основной конкурент в виде Nvidia GM204 содержит меньшее количество транзисторов – 5200 млн. О чем это говорит? Да хотя бы о том, что AMD Hawaii больше, сложнее и обходится дороже.

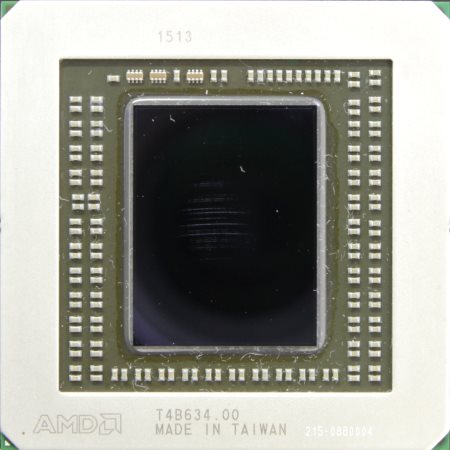

Сам кристалл AMD Hawaii прямоугольный по форме. Рядом на зеленой подложке находится великое множество мелких элементов, а по периметру проходит металлическая защитная рамка.
реклама

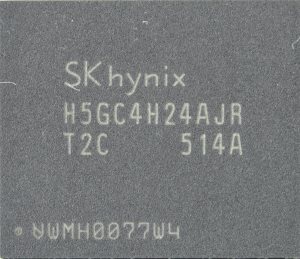

С разных сторон графический процессор окружают шестнадцать микросхем памяти типа GDDR5 производства компании SKhynix.
Вместе они образуют 512-тибитный интерфейс и обеспечивают объем в 8 Гбайт. В данном случае компания AMD делает упор на объем, чтобы улучшить ситуацию в разрешении 4K. Шаг правильный, но справится ли сам GPU с расчетом более сложных сцен? Последние игры: GTA V, Witcher III и Batman Arkham Knight все равно не позволят комфортно играть в 4K на максимальных настройках. Возможно, вина тут больше в плохой оптимизации самих игровых приложений, только видеоядру от этого легче не становится.

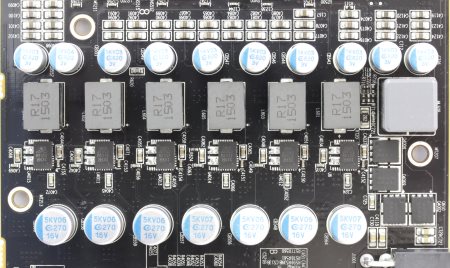

Поскольку здесь печатная плата эталонная, то и подсистема питания полностью аналогична.

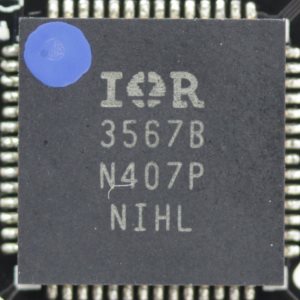

В качестве основного ШИМ-контроллера используется микросхема International Rectifier IR3567B.

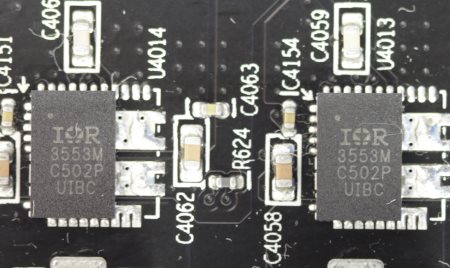

Здесь также применяются транзисторные сборки типа PowIRstage той же компании International Rectifier. Это микросхемы IR3557M.
реклама

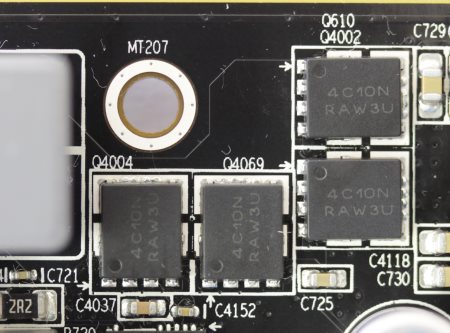

Для единственной фазы питания памяти используется другая катушка индуктивности и транзисторы (по два транзистора типа Low Rds(on) на каждое плечо).

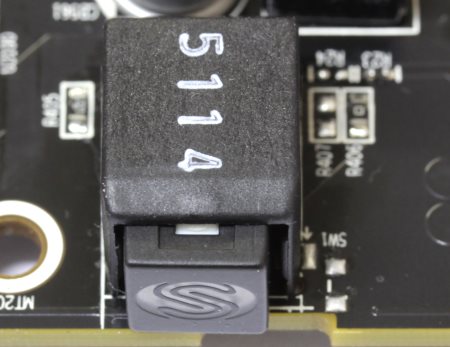

Еще одна фаза находится отдельно в левой верхней части печатной платы.

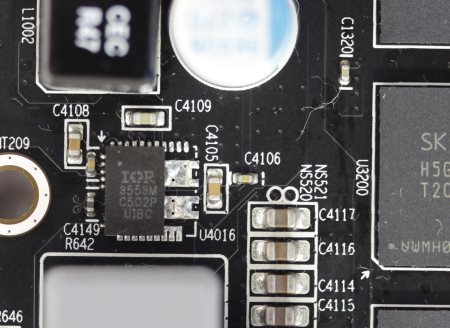

Здесь используется точно такая же транзисторная сборка International Rectifier IR3557M. Рядом находится переключатель BIOS.

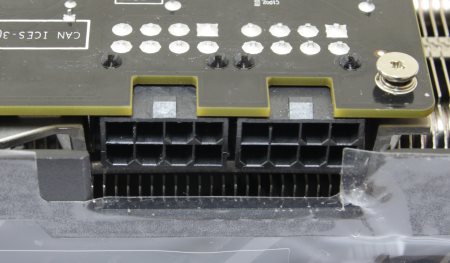

Дополнительное питание подается посредством двух коннекторов 8-Pin + 8-Pin PCI-e.

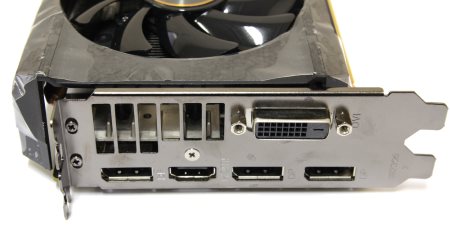

На задней панели размещены следующие видеовыходы.
- Один DVI-D;
- Три DisplayPort;
- Один HDMI.
Как можно видеть, все интерфейсы цифровые. Мониторы с разъемом D-Sub уходят в прошлое, HDMI уже давно пришел в массы, и даже DVI постепенно вытесняется новыми стандартами.
