Обзор и тестирование видеокарты Sapphire Tri-X R9 390X 8G D5 (страница 2)
реклама

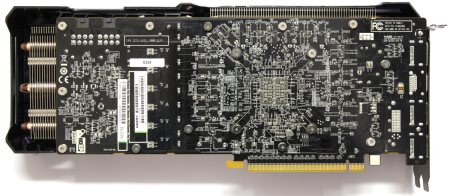

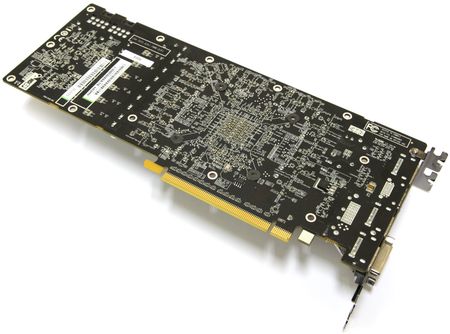

«Референс»? Скорее всего, точно будет видно после демонтажа CO, но с уверенностью можно сказать одно: печатная плата короче системы охлаждения. Полностью длина видеокарты составляет 305 мм, что на 10 мм меньше, чем у Sapphire R9 290X Tri-X.

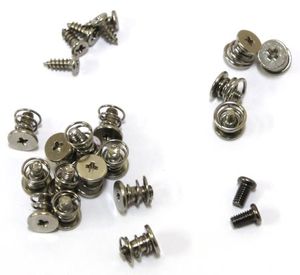

Вот и еще одно отличие. Здесь все винты подпружиненные. Однако при этом система охлаждения все равно крепится жестко.
Четыре винта, которые находятся около графического процессора, немного отличаются от остальных.
реклама
Конструкция системы охлаждения не самая простая. Оно и понятно: нужно отвести большое количество тепла не только от GPU, но и от элементов подсистемы питания, а именно транзисторов.

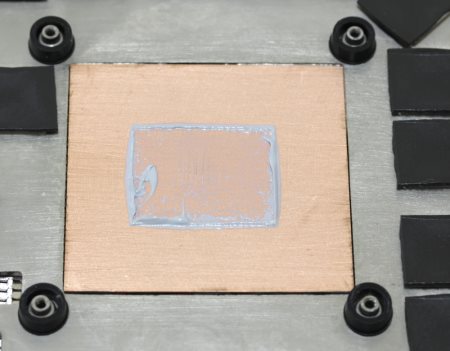

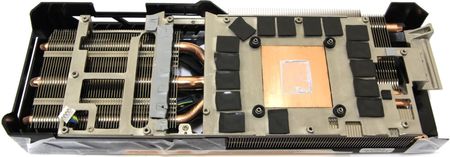

С графическим процессором контактирует медное основание, на которое нанесен термоинтерфейс. В его роли выступает серая термопаста.
Основание занимает квадратное отверстие в пластине из магниевого сплава, который очень легкий и прочный. Можно отметить ее странную форму, с большим количеством технологических отверстий и различных изгибов. Это необходимо для того, чтобы огибать высокие элементы. А для контакта с микросхемами памяти, наоборот, предусмотрены специальные выступы.
реклама

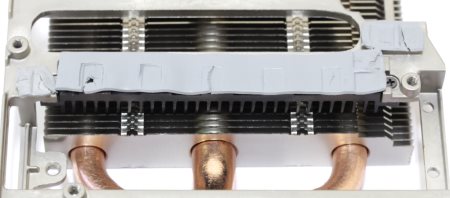

Кроме того, на каждый из них приходится по своей черной терморезинке. Однако это не все. Еще в двух местах данная пластина контактирует с транзисторами и отводит тепло от них.

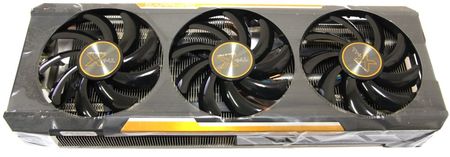

Конструкция основного радиатора выполнена в самых лучших традициях. Из основания расходятся пять медных тепловых трубок. Средняя – самая толстая, ее диаметр 10 мм. Нижняя самая тонкая – 6 мм, а остальные по 8 мм.
Здесь образуются два блока радиатора. Три толстые трубки посередине идут прямо и пронизывают один массив алюминиевых пластин, образуя одну часть. Крайние тепловые трубки, выйдя из основания, загибаются обратно. Они пронизывают еще один массив алюминиевых ребер по краям. И все пять трубок проходят по всей длине основания радиатора. Хорошо видно, что все элементы конструкции пропаяны, поэтому теплообмен должен быть эффективным.

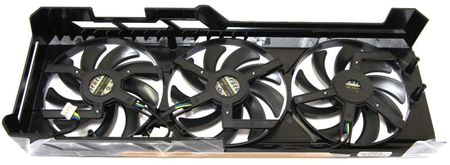

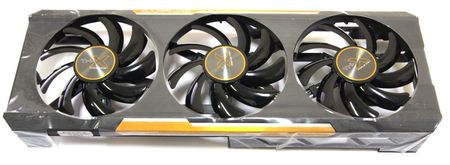

Сверху радиатор накрыт черным пластиковым кожухом, в который установлены три одинаковых вентилятора. На нем можно заметить две декоративные алюминиевые пластинки, окрашенные в оранжевый цвет.

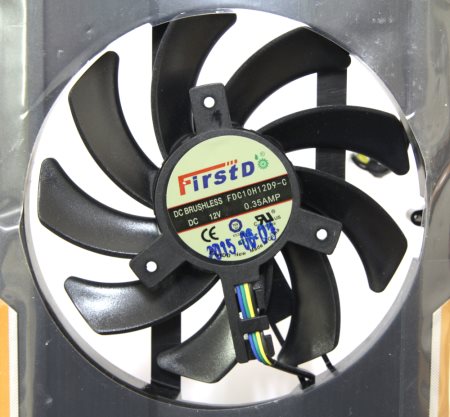

Здесь используются 92 мм вентиляторы FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А. Напомню, что именно такие же применялись на Sapphire R9 290X Tri-X.

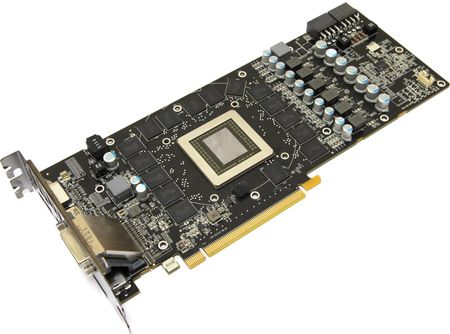

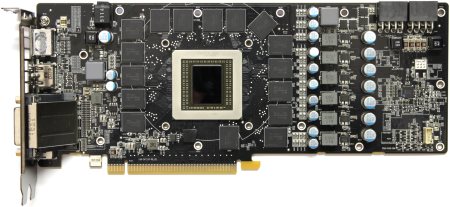

После снятия кулера на плате не остается никаких дополнительных элементов для отвода тепла, и поэтому можно сразу рассмотреть расположение всех компонентов.
реклама
Перед нами эталонный дизайн, переработанный самой компанией AMD для серии Radeon R9 390X. Отличия могут заключаться лишь в иных катушках индуктивности или транзисторах. Однако в любом случае это будут аналоги.
Использование референсного дизайна дает свои преимущества. Для компании это экономия на проектировании печатной платы, а пользователю будет проще подобрать СВО, поскольку их производители часто в первую очередь делают водоблоки для эталонных версий.
