Система охлаждения

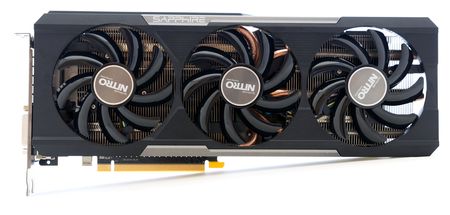

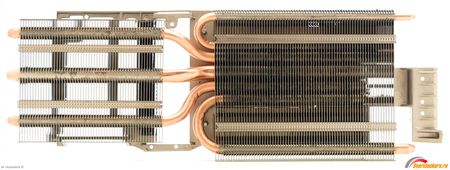

Три вентилятора и более 30 см длины. Массивность, массивность и еще раз массивность – именно так инженеры решили бороться с отводом почти 300 Вт тепла от видеокарты. Помочь им в этом сможет крупный радиатор с несколькими тепловыми трубками.

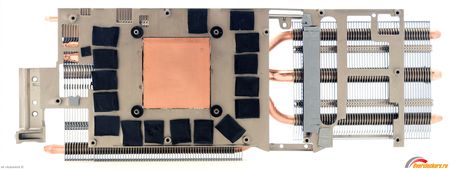

Внутри он собран из двух частей. Первая – это массивная пластина, соединенная с ребрами и через термопрокладки с системами питания. Все микросхемы памяти охлаждаются, включая шестнадцатую.
реклама
Поскольку она стоит в неправильном с точки зрения инженеров месте, дотянуть туда радиатор – задача сложная, и не все разработчики стараются ее решить.

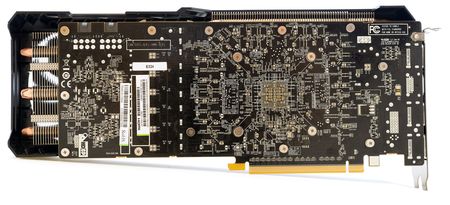

Кстати, наличие множества вырезов в пластине – это способ дополнительного охлаждения печатной платы, ведь вы и так знаете, как много выделяет тепла графический процессор Hawaii.

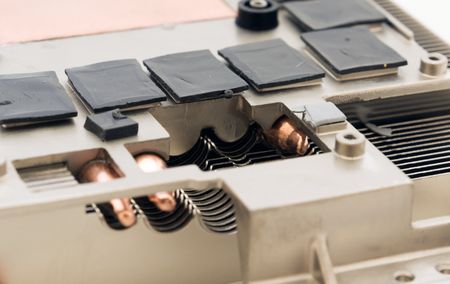

Внутри радиатора можно отметить один интересный момент. Две толстые тепловые трубки не пронзают основание насквозь, а заканчиваются сразу после медного сердечника. А в самом радиаторе пустующие полукруги заняты пластиной. Таким образом контактная площадь не уменьшилась, а осталась неизменной.

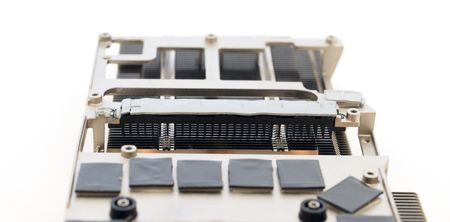

Дополняет картину небольшой радиатор для цепей питания. Казалось бы, сделай просто контакт через термопрокладку к радиатору и все, а нет, инженеры и тут проявили мудрость и изобретательность. Пусть небольшое, но все же улучшение КПД системы охлаждения за счет небольшого теплорассеивателя.
реклама

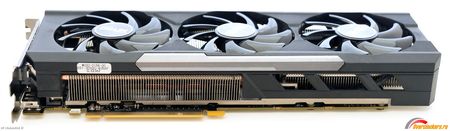

Нагретый воздух разносится по всем отверстиям, сделанным в кожухе видеокарты. Они есть и сверху, и снизу.
Будьте внимательны, 275 Вт, «дующие» в основание материнской платы, могут изрядно нагреть соседнюю плату расширения или PCI-e твердотельный накопитель.

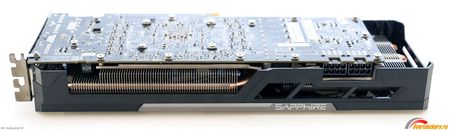

А сзади часть тепловой энергии направляется в сторону модулей памяти и жестких дисков.
Тестовый стенд
Тестирование видеокарты Sapphire Nitro R9 390 8G D5 проходило в составе следующей конфигурации:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в играх оценивался специальным приспособлением по обеим линиям 8 pin и шине PCI-e. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Исследование потенциала системы охлаждения
реклама
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

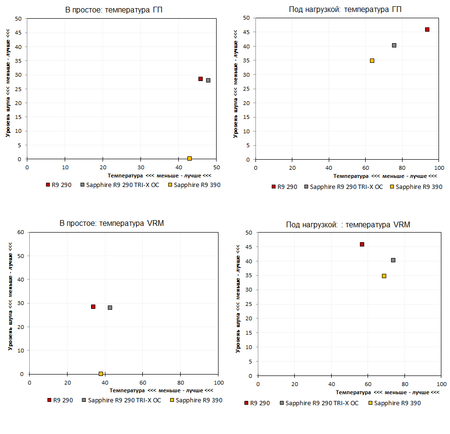

Температуры графического ядра/системы питания и обороты вентилятора/ов.
В целом неплохо. Наконец-то у партнеров AMD получилась сбалансированная полупассивная система охлаждения. Уровень шума от трех вентиляторов умеренный. Они стартуют плавно в одном случае – при постепенном нарастании нагрузки. Если включить стресс-тест, вертушки включатся достаточно резко и шумно.
Кстати, о полупассивном режиме работы – пороговое значение для начала работы вентиляторов составляет 50°C, а выключаются они при 41°C. При средней нагрузке (проигрывание видео и ряд других программ) вращаются лишь крайние вентиляторы и на невысокой скорости в 1000 об/мин.
Шум от дросселей едва слышим, зато на видеозаписи можно увидеть, как резко срываются вентиляторы из состояния покоя.
