Система охлаждения
Видеокарта Galax GeForce GTX 980 SOC оснащена оригинальной системой охлаждения, которая ранее на других моделях мне не встречалась. Тем интереснее будет ее изучить.

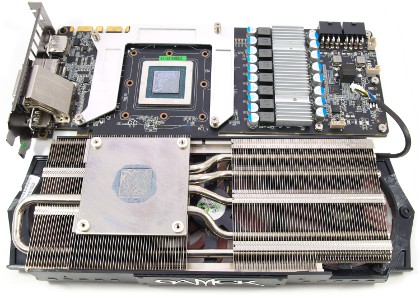

Для демонтажа СО сначала необходимо открутить четыре подкрученных винтика по периметру графического процессора.
Под массивным радиатором скрываются секреты новинки. В том числе и то, как реализован отвод тепла от подсистемы питания и микросхем памяти. Но обо всем по порядку.
реклама

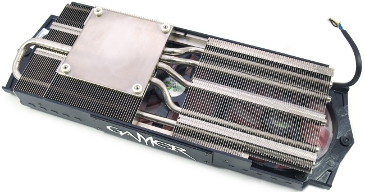

Как можно видеть по фотографиям, в основании кулера используется медная никелированная пластина.

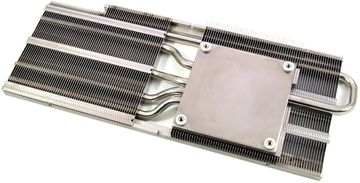

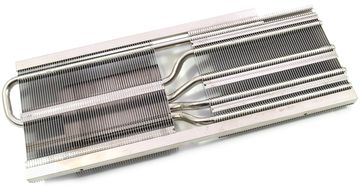

Сам охладитель состоит из массивного двухсекционного радиатора, набранного из 62 и 64 алюминиевых никелированных пластин, пронизанного пятью тепловыми трубками диаметром 6 мм каждая.
Самая крайняя используется, на мой взгляд, не совсем эффективно, поскольку при U-образной форме и длине в 39 см она проходит через основание, выходит в тыльной части кулера, поворачивает и возвращается ко второй секции. Исходя из этого, половина трубки не работает должным образом.
Что касается толщины теплорассеивателя, то разработчикам пришлось пожертвовать этим параметром, чтобы уместиться в два слота расширения.
реклама

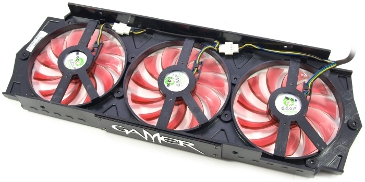

Снять кожух оказалось очень просто: он крепится всего четырьмя винтиками по краям и скрывает подключение вентиляторов.
Как легко заметить, два из них получили свой коннектор, и в случае выхода из строя их можно без особых проблем заменить.
Сами устройства представлены малоизвестной нам фирмой KOYI. Дополнительных сведений нет. При проведении тестов скорость вращения крыльчаток лежала в диапазоне 1500-3000 об/мин. Диаметр крыльчатки составляет 77 мм, что повторяет схему системы охлаждения Gigabyte WindForce 3X.
Переходим к изучению оставшихся на печатной плате элементов СО.

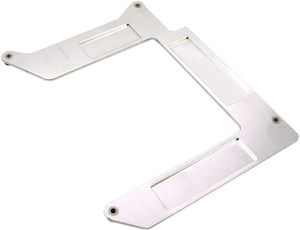

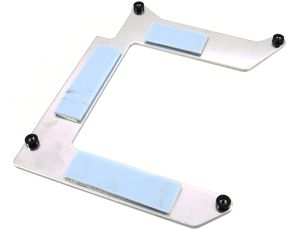

За отвод тепла от микросхем памяти отвечает плоский радиатор с выдавленной центральной частью. Контакт осуществляется через голубую термопрокладку, и если судить по модели KFA2 GeForce GTX 780 Ti HOF Edition, прижим улучшился и стал более равномерным.

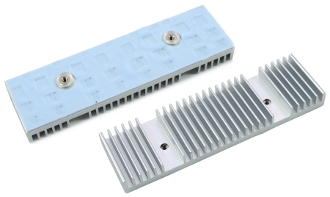

Далее демонтируется радиатор подсистемы питания. Он вышел низкопрофильным, но стоит отдать разработчикам должное – он крепится не по краям, как это часто бывает, а ближе к центру, отчего прижим получается более равномерным.

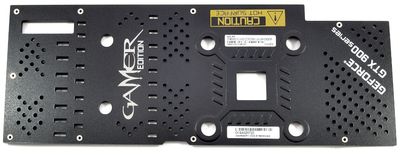

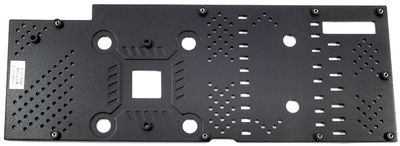

После откручивания оставшихся винтов в количестве девяти штук можно снять последний элемент – опорную металлическую пластину.
На ней можно видеть большое число сквозных отверстий для вентиляции, разнообразный геометрический рисунок и нанесенные серебристой краской надписи «GaMeR Edition» и «GeForce GTX 900 series».
реклама
Печатная плата
Новинка выполнена на оригинальной печатной плате черного цвета со стандартным расположением ключевых компонентов. При таком размещении микросхемы видеопамяти находятся вокруг графического ядра, а силовая часть – по правую от него сторону.
К достоинствам можно отнести десятислойную PCB, применение танталовых и керамических конденсаторов.

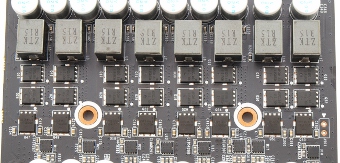

Инженеры переработали и подсистему питания видеокарты, усилив ее: теперь она выполнена по схеме 8+1+2 (для GPU, PLL и микросхем памяти соответственно).
За управление отвечает ШИМ-контроллер IR 3595.
В центре расположился графический процессор GM204-400-A1, выпущенный в начале сентября 2014 года.
На плате распаяны восемь микросхем памяти по 512 Мбайт каждая производства Samsung с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта. Паспортная частота составляет 1753 МГц (эффективная частота 7012 МГц).
