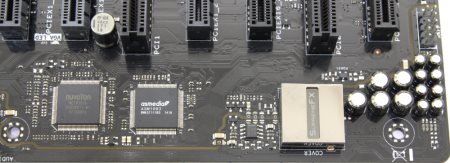

В левом нижнем углу находится звуковой кодек. Несмотря на пафосное название SupremeFX, он представлен микросхемой Realtek ALC1150 и закрыт декоративной крышкой.
Рядом распаяны специальные аудио конденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен отдельно на печатной плате. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении размещены светодиоды подсветки, выделяющие ее на работающем устройстве.

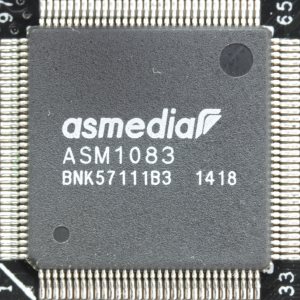

Рядом со звуковым кодеком распаян контроллер моста PCI-e - PCI, который представлен микросхемой ASMedia ASM1083.
реклама

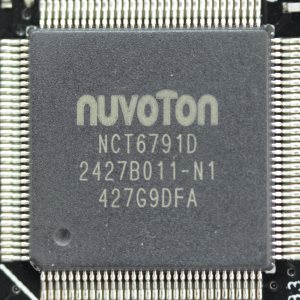

Немного выше находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

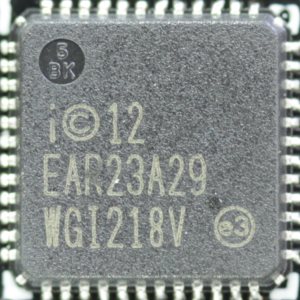

Практически за задней панелью распаяна микросхема гигабитного сетевого контроллера Intel I218V.
В самом низу от центра к левому краю остались разъемы передней аудиопанели, подключения модуля TPM, COM порта, а также джампер для сброса настроек BIOS.

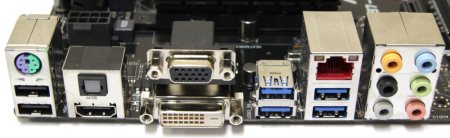

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
реклама
Материнская плата получилась несколько простой, но достаточно функциональной. Это отличный симбиоз для того, чтобы не переплачивать за ненужные функции.
Технические характеристики ASUS Z97-Pro Gamer
Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8) 1 - PCI-e x16 Gen2 (x4) 2 – PCIe 2.0 x1 2 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel Z97; 1x PCI-e M2 порт – 2x PCI-e x1 |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I218V |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+6x USB 2.0 (Intel Z97) |
USB 3.0 | 4+2x USB 3.0 (Intel Z97) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 2x USB 2.0/1.1 4х USB 3.0 1x RJ45 1x HDMI 1x DVI-D 1x D-Sub 6x 3,5 мм Jack 1х Optical S/PDIF Out |
Фирменные технологии | ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports DRAM Overcurrent Protection 10K Black Metallic Capacitors Stainless Steel Back I/O DIGI+ VRM Auto Tuning TurboV GPU Boost without switch EPU AI Suite 3 Ai Charger ASUS UEFI BIOS EZ USB 3.0 Boost Disk Unlocker Media Streamer Stylish Fanless Design Heat-sink solution ASUS Fan Xpert 3 ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS UEFI BIOS EZ Mode Push Notice ASUS Q-Shield ASUS Q-Slot ASUS Q-DIMM |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
Мы уже видели на примере других плат компании ASUS на чипсете Intel Z97, что графическая оболочка претерпела ряд изменений. С данным устройством произошло то же самое.
Кстати, несмотря на то, что меню рассматриваемой материнской платы больше напоминает по оформлению модели серии ROG, оно все-таки уникально. В этом можно убедиться, посмотрев прилагаемый видеоролик.
Как ни странно, здесь также есть большой пункт, посвященный разгону, который называется AI Tweaker.
Тестовый стенд
Тестирование материнской платы ASUS Z97-Pro Gamer проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4790K (4000 МГц);
- Кулер: Zalman CNPS 7X;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: ASUS Z97-Pro Gamer, версия BIOS 0501;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Возможно, странно наблюдать одну и ту же ситуацию, когда устанавливаешь процессор в материнскую плату, ставишь сверху суперкулер и получаешь один и тот же разгон. Ведь такая картина зачастую выходит немного неправдоподобной. В самом деле, немногие будут покупать систему охлаждения, сравнимую по стоимости с самой системной платой.
Поэтому далее мы попытаемся использовать для охлаждения что-то попроще, чем привычную систему охлаждения Noctua NH-D15. В данном случае выбор был остановлен на недорогом кулере Zalman CNPS 7X. Первоначально я хотел вообще ограничиться боксовой СО, но не нашел ее под руками.

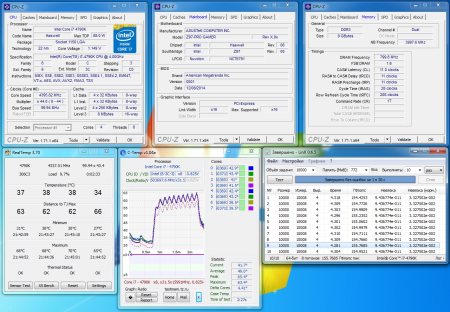

Понятно, что в штатном режиме все и так работает без проблем, поэтому множитель был сразу выставлен на 44, а все остальные параметры оставлены в значениях по умолчанию.
реклама
В итоге получается неплохой разгон, для которого пришлось всего лишь увеличить множитель процессора. И больше ничего, ну разве что снять крышку с ЦП и заменить термоинтерфейс на ЖМ.
На мой взгляд, именно так поступит большинство пользователей, поскольку результат и так можно назвать нормальным. Но, тем не менее, предел получившейся системы стоит проверить. А поможет в этом определение порога температуры. Сразу скажу, что стендовый i7-4790K спокойно много раз покорял 4700 МГц, но для этого нужно напряжение около 1.3 В. С данным кулером подобное сразу стало невозможно.

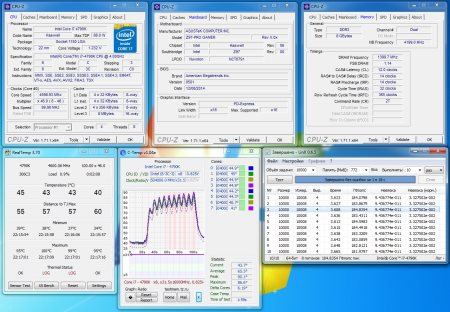

Пришлось сползать на 4600 МГц и подыскивать напряжение. Грустно, но удалось добиться лишь такого результата.
Понятно, что материнская плата тут не при чем, все дело в возможностях процессора и системы охлаждения. Помимо этого, тестовый пакет LinX 0.6.5 «жарит» CPU посильнее, чем 0.6.4, отчасти и поэтому получились такие результаты.
