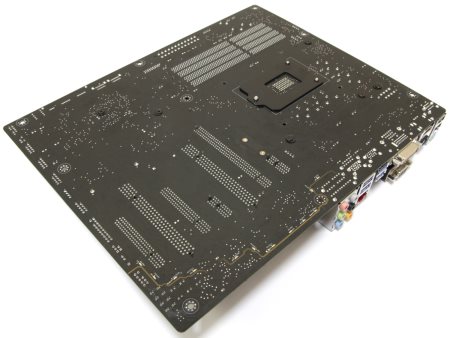

С обратной стороны никаких элементов нет. Виднеется только горстка светодиодов в районе полоски разграничения звукового кодека.

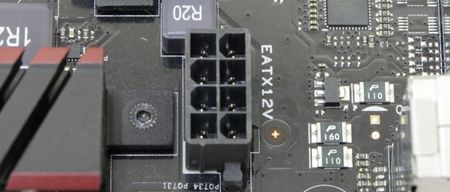

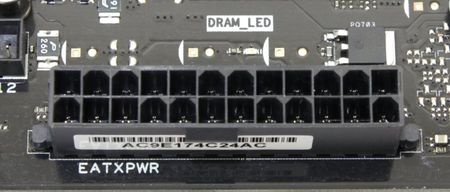

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
реклама

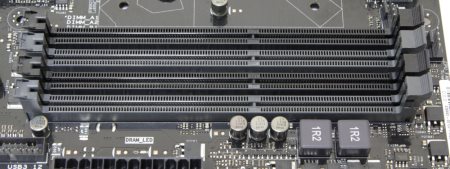

Для установки модулей памяти типа DDR3 предусмотрено четыре разъема черного и серого цветов.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / (1866 / 2133 / 2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт.

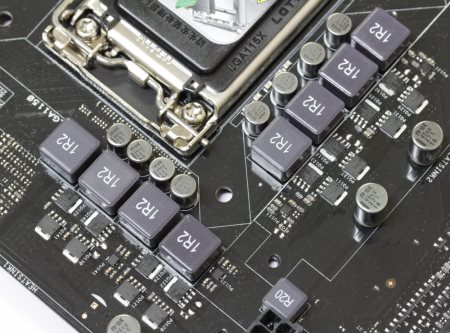

Питание процессора выполнено по восьмифазной схеме.

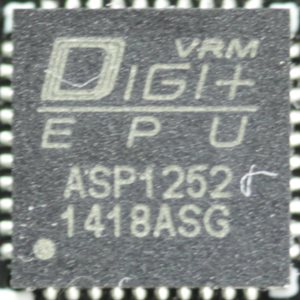

В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой DIGI+ EPU ASP1252.
реклама

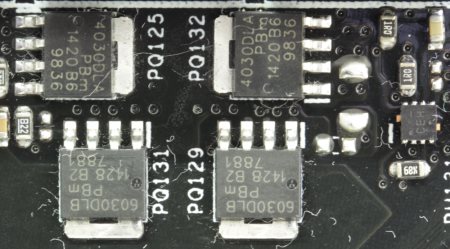

Конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах, а транзисторы типа Low Rds(on).

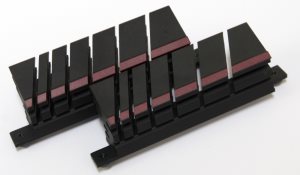

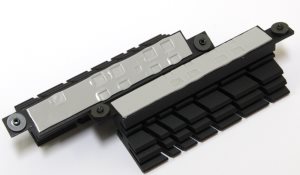

Последние накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и окрашены в черный цвет. С двух сторон на них нанесены небольшие красные полоски.
Каждый из них крепится при помощи двух подпружиненных винтов. В качестве термоинтерфейса применена серая терморезинка толщиной около 1 мм.

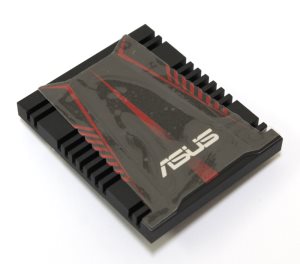

Еще один теплорассеиватель находится на чипсете. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет.

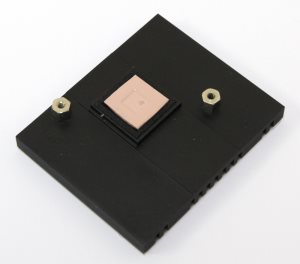

Сверху прикреплена небольшая декоративная пластинка с логотипом производителя. Крепление осуществляется с обратной стороны при помощи двух подпружиненных винтов. Вопреки ожиданиям, в качестве термоинтерфейса используется розовая терморезинка толщиной около 1 мм.

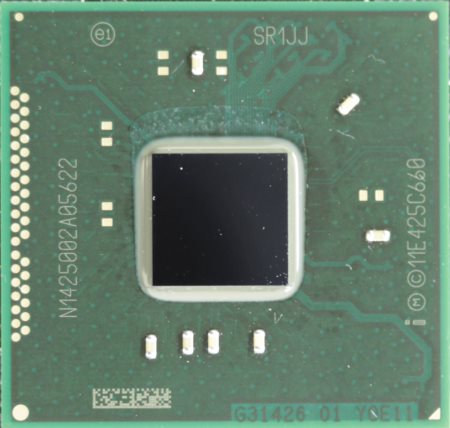

Под радиатором прячется набор логики Intel Z97.

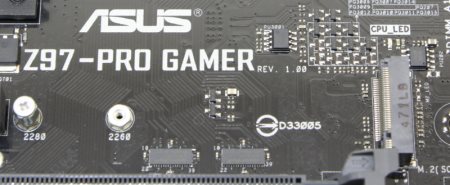

На плате присутствует новомодный интерфейс M.2. Он реализован не самым простым способом из-за того, что линий PCI-e не очень много.

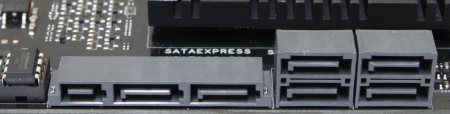

Несмотря на это, M.2 обеспечивает теоретическую пропускную способность около 10 Гбит/с. Такую же скорость можно получить при помощи интерфейса SATA Express, который также присутствует здесь. Он скомбинирован с обычными SATA 6 Гбит/с и реализован при помощи встроенного в чипсет контроллера.
По соседству можно обнаружить еще четыре порта SATA 6 Гбит/с.
реклама

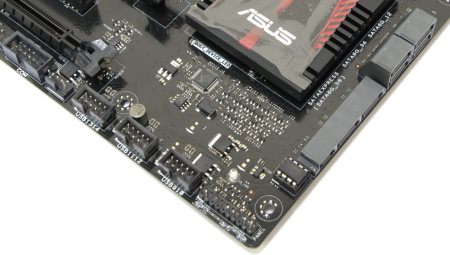

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Рядом расположен светодиод-индикатор питания, три колодки для подключения шести устройств USB 2.0 и микросхема BIOS.
На задней панели можно найти еще два разъема USB 2.0, а остальные все более современные и относятся к третьему поколению. Еще на плате размещена одна колодка USB 3.0, расположенная недалеко от коннектора питания.

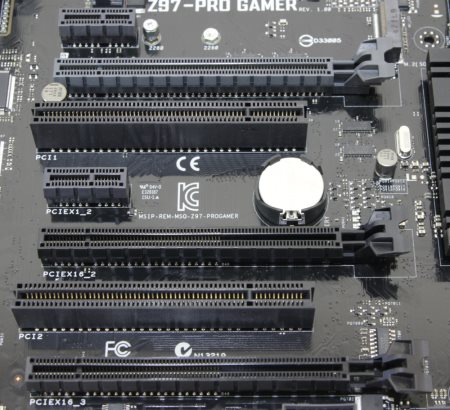

На плате предусмотрено семь слотов расширения: два PCI-e x1, три PCI-e x16 и два обычных PCI.
Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Верхний и средний слот PCI-e x16 делят пополам шестнадцать линий PCI-e третьего поколения, которые обеспечивает процессор. Нижний получает только четыре линии типа Gen2 от чипсета, которые еще выделяются для PCI-e x1.
