Разгон: теория
Прошивки (BIOS) видеокарт Maxwell поддаются правке. Для GeForce GTX 960, GTX 970 и GTX 980 уже существует с десяток версий. Увы, не все они полезны. Если хотите что-то сделать хорошо, лучше это сделать самому. А прежде чем начать, необходимо узнать и понять азы.
Сохранить BIOS проще всего через GPU-Z. На этом все подготовительные операции закончены. Далее нам понадобятся две вещи: редактор BIOS и программа-прошивальщик.

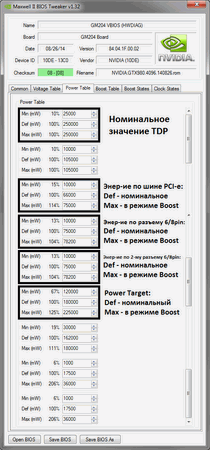

Номинальный уровень TDP – это максимальное энергопотребление видеокарты, заметьте, не постоянное, а абсолютно максимальное и редко достижимое в реальных задачах. Видеокарта лишь кратковременно может приближаться к нему.
реклама
Power Target – это основные переменные при работе видеокарты. Def – количество ватт при нормальной работе. В него включен Boost, но не прибавляется запас свыше 100% Power Target и температуры. Другими словами, это типичное энергопотребление видеокарты в любых игровых приложениях. Max – теоретический максимум в ваттах, допустимый для разгона. Именно этой переменной задается максимальное TDP в утилитах для разгона. Оба значения не могут быть выше номинального TDP.
Как считать:
- Значение Power Target Def всегда должно быть меньше или равно сумме PCI-e Def, первого разъема 6/8pin Def и второго разъема 6/8pin Def.
- Значение Power Target Max всегда должно быть меньше или равно сумме PCI-e Max, первого разъема 6/8pin Max и второго разъема 6/8pin Max.
- Номинальное TDP всегда должно быть больше или равно любому значению Power Target Def и Power Target Max.
Осталось записать обновленную прошивку в видеокарту, и с этим дела обстоят гораздо сложнее. С недавних пор Nvidia перестала обновлять NVFlash для DOS, поэтому придется воспользоваться NVWinFlash версии не ниже 5.196. Еще одна степень защиты скрыта в контрольной сумме BIOS. Если она неправильная, то BIOS невозможно прошить. Тем не менее, энтузиасты давно обошли сертификат защиты, и такая версия NVWinFlash легко находится.
Еще одной особенностью прошивания в среде Windows является временное отключение графического ускорителя. Без данного действия BIOS не прошьется. Делается это в диспетчере устройств. Надо предупредить, что после отключения погаснет монитор и придется все делать вслепую. Либо загружайтесь с двумя видеокартами, основной и той, которую будете перепрошивать.
Команды NVWinFlash:
Определение DeviceID при работе с двумя моделями: nvflash.exe –list
реклама

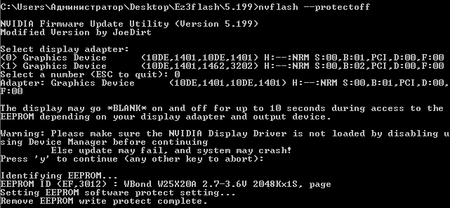

Снятие защиты от записи: nvflash.exe –protectoff
Отмена сверки Checksum, Device ID, и принудительная запись образа BIOS.
В итоге после сохранения BIOS, его редактирования и отключения видеокарты в диспетчере устройств последовательность ваших действий следующая: снимаете защиту с BIOS, определяете, под каким номером идет вторая (прошиваемая) видеокарта, прошиваете BIOS следующей командой nvflash.exe --index 1 -6 BIOS.rom
Для GeForce GTX 970 и GTX 980 пока еще оставлена возможность прошивки BIOS без выключения видеокарты в диспетчере устройств, а вот GTX 960 придется отключать.
Тестируемая модель ASUS Poseidon в заводском виде получила общее ограничение TDP 250 Вт, максимальное энергопотребление с учетом разгона и запаса – около 267 Вт. Правленная прошивка BIOS расширила диапазон до 300 Вт – этого хватит с избытком.
Уровень потребляемого электричества
Среднее | Максимальное
Включите JavaScript, чтобы видеть графики
ASUS ROG Poseidon GTX 980 – одна из самых прожорливых видеокарт. Причиной послужило высокое базовое напряжение (1.265 В). Обычно производители стараются не превышать 1.23 В.
Результаты Metro: Last Light
Настройки:
- DirectX 11;
- Разрешение – 2560х1440;
- Продвинутый PhysX – выключен;
- Улучшенная глубина резкости – выключена;
- Тесселяция – Normal;
- Качество – Very High;
- Motion Blur – Normal;
- Полноэкранное сглаживание – SSAA;
- Анизотропная фильтрация (AF) – 16x.
Мин.|Средн.
2560x1440
Включите JavaScript, чтобы видеть графики
Разгон видеокарты достаточно средний. До этого момента все побывавшие на тестах модели GeForce GTX 980 все же достигали 1.5 ГГц. А вот ASUS ROG Poseidon GTX 980 стала исключением.

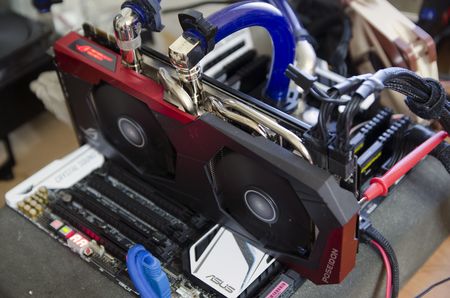

В случае работы только с воздушным охлаждением нам банально не повезло с качеством GPU. А низкое значение TDP лишь ухудшило положение дел. Модифицировав BIOS и переведя охлаждение на воду, удалось прибавить к частоте графического процессора аж 50 МГц. Мало, согласен, но в данном случае стандартное напряжение не меняется. Вроде бы заходите в фирменное ПО или в Afterburner, добавляете напряжение, оно применяется, но на практике все остается по-прежнему.
реклама
Стоит разъяснить и один спорный момент – как Zotac GeForce GTX 980 AMP! Extreme Edition с разгоном до 1550 МГц уступила модели ASUS с частотой 1525 МГц? У последней видеокарты есть одно преимущество – это правильная прошивка BIOS с нормальными таймингами памяти и высоким делителем кэша GPU. Поэтому графические ускорители ASUS Strix/Poseidon и Matrix с меньшими частотами будут опережать конкурентов.
Детальные данные
Для оценки поведения участников обзора в номинальном режиме и при разгоне обратимся к тесту Metro: Last Light, проведенному шесть раз, и параллельно соберем данные, которые затрагивают графическое ядро, память, энергопотребление и температуры. После объединения полученных результатов в единых графиках можно видеть, насколько точно соответствуют заводские характеристики реальным цифрам и что происходит с важными показателями при разгоне.

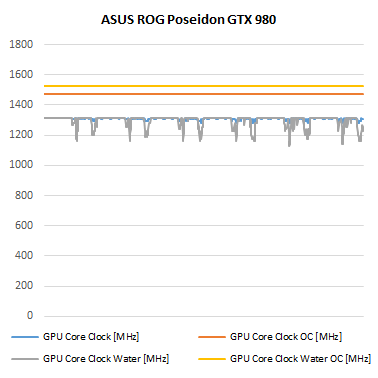

Частота ядра и стабильность GPU Boost.
- GPU Core Clock [MHz] – частота графического ядра;
- GPU Core Clock OC [MHz] – частота графического ядра в разгоне;
- GPU Core Clock Water [MHz] – частота графического ядра с водяным охлаждением;
- GPU Core Clock Water OC [MHz] – частота графического ядра с водяным охлаждением и разгоном.
Не знаю, чем объяснить, но факт налицо: без разгона частота GPU при охлаждении водой чаще снижается, чем при охлаждении исключительно воздухом. Возможно, есть в настройках где-то ошибка, которая сопоставляет загрузку ядра и обороты вентилятора, и если загрузка высокая, а обороты низкие, то видеокарта снижает частоту.

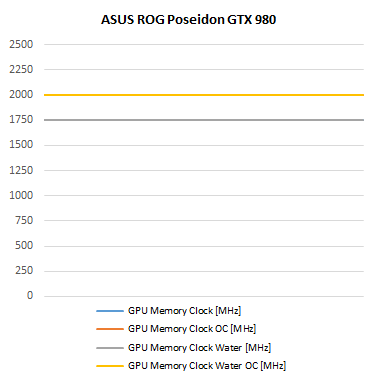

Частота памяти.
- GPU Memory Clock [MHz] – частота графического ядра;
- GPU Memory Clock OC [MHz] – частота графического ядра в разгоне;
- GPU Memory Clock Water [MHz] – частота графического ядра с водяным охлаждением;
- GPU Memory Clock Water OC [MHz] – частота графического ядра с водяным охлаждением и разгоном.
На памяти переход на водяное охлаждение никак не сказался. Ей без разницы, что 60°C, что 50°C. В целом ее запас по частоте с учетом новизны микросхем весьма высок. 2 ГГц и 8 ГГц эффективной частоты – очень приличный результат.

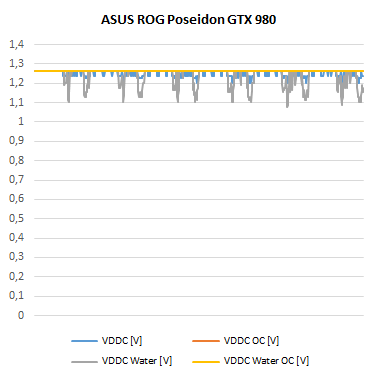

Напряжение vGPU.
Изменение в уровне напряжения происходит только в режиме работы без разгона. Расширенный диапазон TDP в модифицированном BIOS конкретно в данном случае ничего не решал. Напряжение GPU на ASUS ROG Poseidon GTX 980 всегда остается константой и равно 1.265 В.

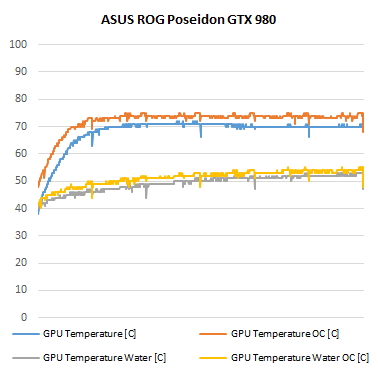

Температура GPU.
Комбинированное охлаждение действительно помогает охлаждать видеокарту и делает это чуть ли не в разы лучше.

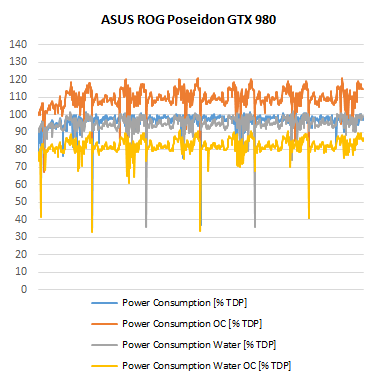

Энергопотребление.
Модифицировать BIOS пришлось как раз из-за этого графика. В разгоне TDP было израсходовано полностью и запаса не оставалось. Решение – поднять максимальный уровень. Увы, это не сказалось на максимальной частоте. Под воздушным охлаждением она составила 1475 МГц.

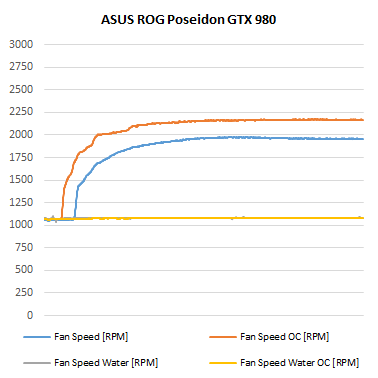

Обороты вентиляторов.
Задействовать СВО или нет, ответит вот этот график выше. С использованием воды вентиляторы на видеокарте ни под каким предлогом не разгоняются выше 1100 об/мин. Суммарный уровень шума, естественно, будет зависеть от качества комплектующих вашей СВО. В любом случае это будет тише, чем при работе только с воздушным охлаждением.
Заключение
Модель ASUS ROG Poseidon GTX 980 можно назвать удачным компромиссом. При использовании воздушной СО она вряд ли превзойдет результаты конкурентов по уровню шума и качеству охлаждения. Зато людям, у которых в системном блоке уже есть готовый контур СВО, такой вариант обязательно понравится.
Единственный недостаток, обнаруженный у видеокарты – узкий диаметр водяного канала, из-за чего стоит ожидать повышения ГДС. В остальном инженерам ASUS удалось найти хороший баланс между уровнем шума, разгоном и качеством.
С другой стороны, печалит тот факт, что у пользователей пока нет инструментов для изменения напряжения GPU. Ведь запас в ASUS ROG Poseidon GTX 980 точно есть, но реализовать его на все 100% нельзя.
