Система охлаждения
Охлаждение ASUS ROG Poseidon GTX 980 – это гибридная система, состоящая из единого водоблока-радиатора. Он же по совместительству является и теплорассеивателем системы питания. При использовании в воздушном режиме водоканал внутри радиатора остается незадействованным.
Для эксперимента я попробовал сравнить, насколько изменится температура, если штуцеры оставить открытыми или закрытыми. Что ж, если убрать заглушки, максимально достигнутая температура будет ниже на 2°C .
реклама

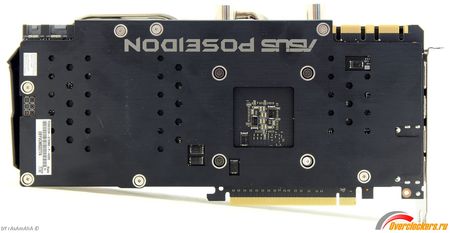

Задняя пластина – декоративная, она не охлаждает ровным счетом ничего.

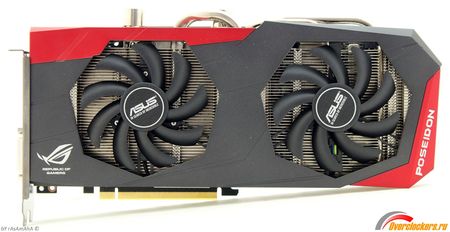

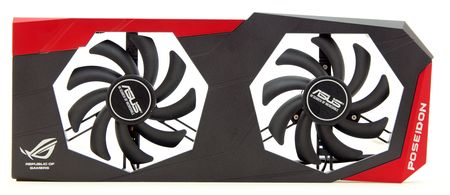

В моем случае кожух с 86 мм вентиляторами было не так просто снять. Несмотря на то, что он крепится всего лишь на защелки, по факту он еще и приклеен в нескольких местах к радиатору. Вариант оставался один – отжать защелки и равномерно оттягивать кожух.
Еще один элемент украшательства расположили на торце кожуха – это надпись «ROG», которая при работе подсвечивается. В принципе схема управления подсветкой аналогична GeForce GTX 980. Скачиваете утилиту и настраиваете, как вам нравится: свечение, мерцание или выключено.
Основной радиатор можно разделить на четыре составляющие, не в прямом, а в переносном смысле. Все элементы между собой скреплены, и их нельзя отделить друг от друга.
Обычно радиаторы состоят из ребер и тепловых трубок. В комбинированной системе охлаждения ASUS ROG Poseidon GTX 980 основой служит медная вставка.
реклама
Как я ни пытался разглядеть, но понять, является ли она испарительной камерой или нет, мне не удалось. Теоретически ее размеры говорят о том, что разработчики все же использовали испарительную камеру.

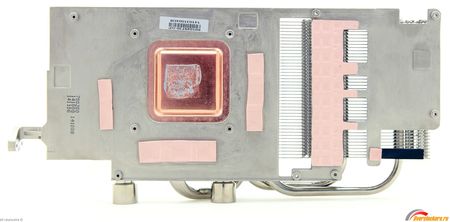

Внутри нее проходит U-образный канал, через который циркулирует охлаждающая жидкость. Снизу присутствует единая пластина охлаждения системы питания, соединенная с ребрами радиатора. Странно выглядят термопрокладки – они не закрывают целиком модули памяти. К медной подошве припаяны три тепловых трубки, которые другими концами вдеты в ребра.

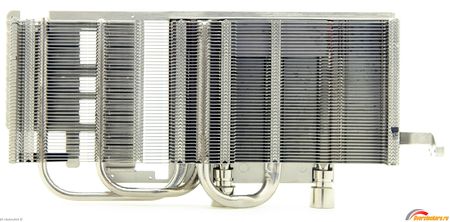

Расстояние между пластинами достаточно большое. Да и толщина самих ребер приличная.

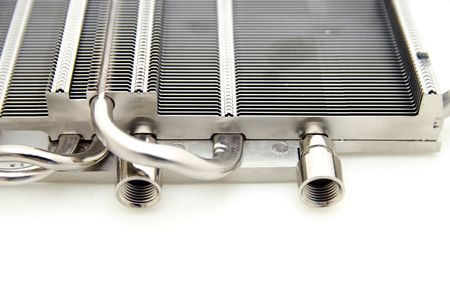

Не знаю почему, но в ASUS решили установить водопроводящую трубку со слишком маленьким диаметром, хотя входные отверстия рассчитаны на G1/4. Как следствие, из-за сильного усечения возрастает ГДС системы. При подключении такой видеокарты в общий контур пострадает КПД СВО.
Тестовый стенд
Для тестирования видеокарты ASUS ROG Poseidon GTX 980 использовалась следующая конфигурация:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.20 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, 15-15-15-36-1T, 1.65 В;
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
реклама
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (иногда от 10%, когда это позволяет PWM вентилятора/ов; для видеокарт Nvidia от 35% или меньше, когда это позволяет PWM вентилятора/ов) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей – температуру в простое, с черной – уровень шума.
Все видеокарты тестировались с заводскими частотами.

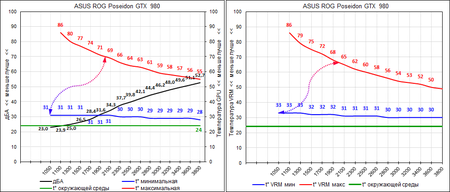

Температуры графического ядра/системы питания и обороты вентилятора/ов, полученные при использовании только воздушного охлаждения.
В случае ASUS ROG Poseidon GTX 980 возможность отключения вентиляторов во время простоя, как это сделано в серии Strix, не предусмотрена. И при бездействии в 2D видеокарта все же издает небольшой шум.
Под нагрузкой максимальные рабочие обороты крыльчаток поднимаются до 2000 об/мин. При этом уровень шума переходит черту бесшумности, подбираясь к 33 дБА.
Сводный анализ производительности систем охлаждения

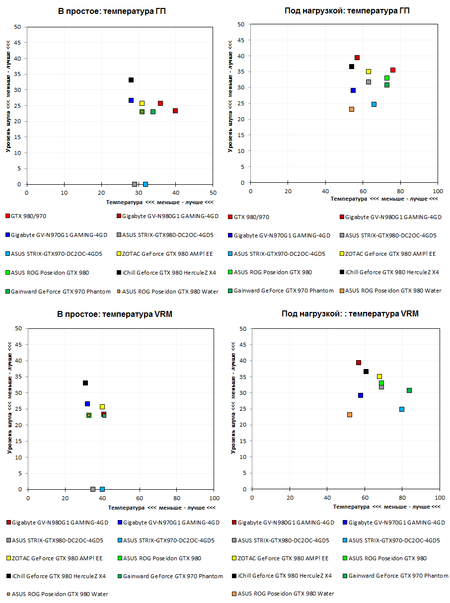

Соотношение температуры и шумности в автоматическом режиме.
Без подключения к водяной системе охлаждения ASUS ROG Poseidon GTX 980 занимает среднюю позицию в тесте. Дроссели на печатной плате не издают писк, они скорее стрекочут. Под нагрузкой в чисто воздушном исполнении гибридная система охлаждения проигрывает многим аналогам. Компромисс в таком случае неизбежен.

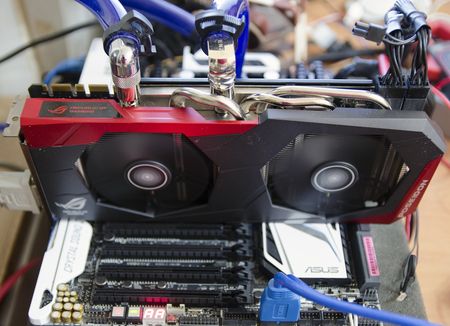

Но стоит подключить видеокарту к общему контуру, как результаты кардинально меняются. Сразу скажу, почему используется не отдельный, а общий контур, делящий ресурсы с процессором и ускорителем. Ответ прост: в 99 случаях из 100 ASUS ROG Poseidon GTX 980 купят к уже установленной СВО и, идя по пути наименьших затрат, подключат к ней.
