Система охлаждения

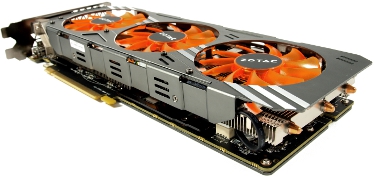

Теперь переходим к более интересным моментам. Графический ускоритель Zotac оснащается интересной и уже знакомой нам системой охлаждения Triple Silencer, которая досталась ему от предыдущих моделей.

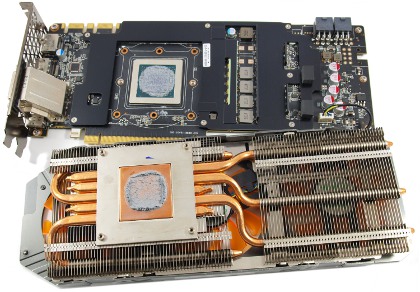

По традиции для отделения главного радиатора с кожухом и вентиляторами необходимо открутить четыре подпружиненных винта.
реклама

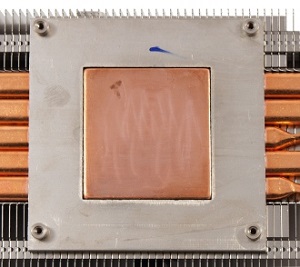

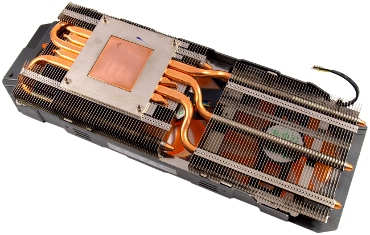

Радиатор представляет собой классическую конструкцию. В основании находится металлическая рамка, к которой осуществляется крепление. В его середине расположился медный теплосъемник.
Поверхность последнего ровная, но не зеркальная. С другой стороны он припаян к пяти медным тепловым трубкам диаметром 6 мм каждая, которые расходятся, как вправо, так и влево, пронизывая два массива алюминиевых ребер.

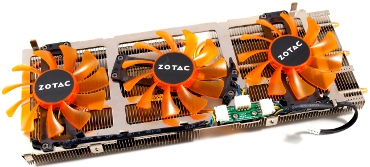

Под кожухом, который крепится с помощью четырех маленьких винтиков, прячутся три вентилятора и специальное шасси.

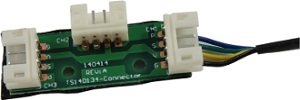

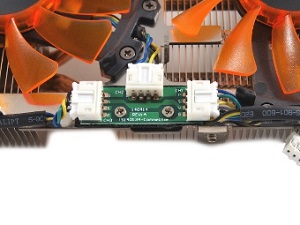

Как плюс стоит отметить тот факт, что они подключаются к небольшой плате с 4-pin разъемами (без какого-либо общего соединения). Это упрощает их подключение или смену в случае выхода одного из строя. Подобные схемы некоторые производители стали внедрять и на видеокартах AMD Radeon.
реклама

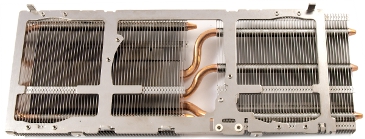

Сам радиатор претерпел мало изменений с момента нашего знакомства с Zotac GeForce GTX 780 Ti AMP! Edition: количество алюминиевых пластин и тепловых трубок не изменилось, а вот шасси напаяно более широкое.
Толщиной вторая секция не блещет, однако под ней располагается теплорассеиватель подсистемы питания, поэтому данный шаг оправдывается.

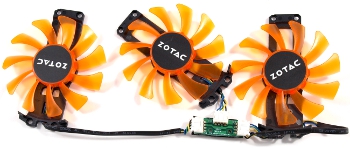

Три вентилятора монтируются к салазкам и отличаются разной длиной провода для подключения.

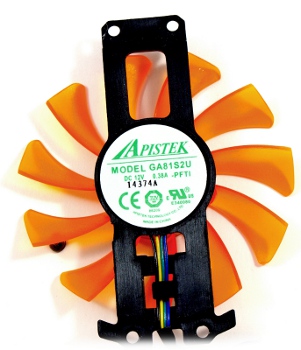

Диаметр крыльчатки каждого составляет 77 мм, как у системы охлаждения WindForce 3x компании Gigabyte. Здесь используются устройства Apistek GA81S2U с техническими характеристиками 12 В, 0.38 А.

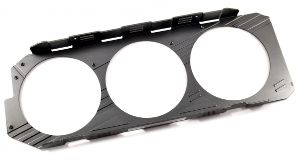

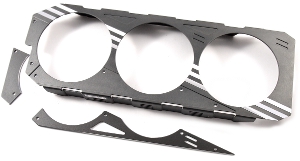

Как уже упоминалось, металлический кожух оснащен геометрическими выгибами, цель которых – создание интересного внешнего вида.

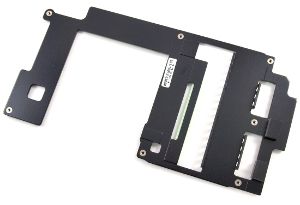

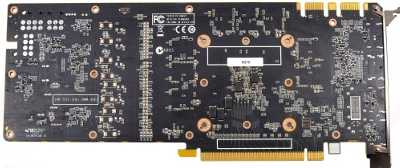

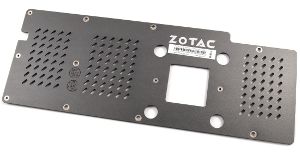

Обратная пластина крепится 12 винтиками по всему периметру и создает достаточно прижимной силы. Сам элемент не играет никакой роли в плане охлаждения компонентов печатной платы, но для защиты от короткого замыкания оснащен пленкой, чтобы контакты не соприкасались с металлом.

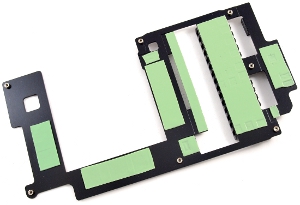

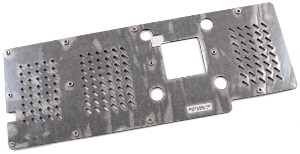

За отвод тепла от микросхем памяти и подсистемы питания отвечает единый плоский радиатор черного цвета с термопрокладками.
реклама

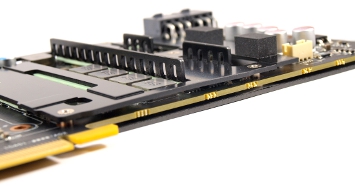

Область мосфетов получила лишь небольшое оребрение. О высоте пластины вы можете судить по фотографии ниже.
Видимо, разработчики посчитали данный элемент достаточным для охлаждения.
Печатная плата

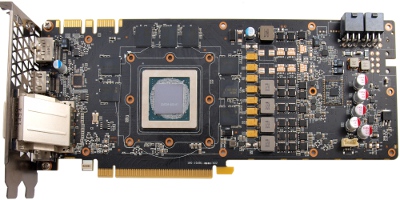

Сомнений быть не может: инженеры использовали эталонную печатную плату со всеми ее плюсами и минусами. Изменения коснулись лишь используемой элементной базы и только.
В узлах фильтрации напряжений установлены твердотельные конденсаторы (преимущественно танталовые) и катушки с ферритовыми сердечниками в закрытых корпусах.
Подсистема питания работает по штатной схеме 4+1+1 (для GPU, MEM, PLL). Два посадочных места остались незадействованными, и, судя по всему, эти фазы предназначены для более мощных ускорителей. Всем управляет знакомый нам ШИМ-контроллер NCP 81174, который распаян на плате.

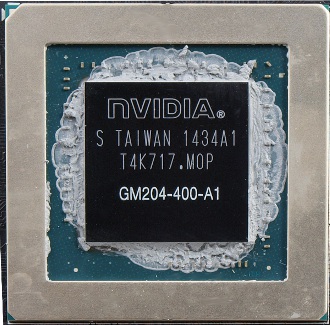

А вот и главный виновник – графический процессор GM204-400-A1 с общим числом потоковых процессоров 2048.
Не только мною замечено, что все термопрокладки разъедают надписи на микросхемах памяти, поэтому логично сделать вывод о хорошем контакте между ними. Как видите, одной из них повезло меньше всего – на ней читается маркировка Samsung K4G41325FC-HC28.
Всего на печатной плате распаяно восемь микросхем, что дает общий объем видеопамяти в 4 Гбайта.
